Танк послужил базой для создания нескольких образцов самоходно-артиллерийских установок.

После второй мировой войны М24 использовался американскими войсками в Корее, а французской армией — в Индокитае. В 50-х годах танк интенсивно экспортировался и долгое время состоял (а кое-где и до сих пор состоит) на вооружении в Греции, Норвегии, Пакистане, Португалии, Тайване, Таиланде, Турции, Уругвае и Вьетнаме.

БОЕВАЯ МАССА, т: 17,592.

ЭКИПАЖ, чел : 4 — 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мы: длина — 5490, ширина — 2847, высота — 2542, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка M6 калибра 75 мм, 1 пулемет Browning М2НВ калибра 12,7 мм, 2 пулемета Browning М1919А4 калибра 7,62 мм, 1 дымовой гранатомет калибра 50,8 мм,

БОЕКОМПЛЕКТ: 48 артвыстрелов, 440 патронов калибра 12,7 мм, 3750 патронов калибра 7,62 мм, 14 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М71.

БРОНИРОВАНИЕ, мм: лоб корпуса — 25,4, борт — 25,4, корма — 19, крыша и днище— 12,7, башня — 12,7...38,1.

ДВИГАТЕЛЬ: два Cadillac 44Т24, 8-цилиндровых, V-образных, карбюраторных, жидкостного охлаждения, суммарной мощностью 220 л.с. (162 кВт) при 4000 об/мин.

ТРАНСМИССИЯ: две гидромуфты, две планетарные коробки передач, демультипликатор, карданный вал, двойной дифференциал, бортовые передачи. Коробки передач и демультипликатор обеспечивали 6 скоростей вперед и 1 назад.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, три поддерживающих катка, направляющее колесо с компенсационным механизмом, обеспечивающим постоянное натяжение гусеницы, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное): подвеска индивидуальная торсионная; ширина гусениц 406 мм. СКОРОСТЬ МАКС,, км/ч: 55.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,91, ширина рва, м — 2,4, глубина брода, м — 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-538.

Единственный американский средний танк, принятый на вооружение между двумя мировыми войнами. Предполагалось развернуть его массовое производство на новом арсенале в Детройте, но 28 августа 1940 года заказ был аннулирован. В 1939 — 1941 годах завод Rock Island Arsenal изготовил 146 боевых машин этого типа.

Средние танки типа М2 не принимали участия в боевых действиях и использовались в качестве учебных вплоть до конца 1942 года. На базе танка было построено несколько опытных и экспериментальных машин, одна из которых — T9 — была принята на вооружение в качестве артиллерийского тягача М4 и выпускалась до 1945 года.

Серийные модификации:

М2 — первый вариант с клепано-сварным корпусом. Боевая масса 17,252 т, максимальная толщина брони — 25 мм, двигатель Continental мощностью 350 л-о. Вооружение: 37- мм пушка в многогранной конической башне и 8 пулеметов Browning М1919А4 (4 — в угловых спонсонах корпуса, 2 — в лобовом листе корпуса и 2 — зенитных). Экипаж 6 человек. Изготовлено 52 единицы.

М2А1 — новая сварная башня, аналогичная башне легкого танка М2А4. Форсированный двигатель, усиленная броня и более широкие гусеницы. Изготовлено 94 единицы.

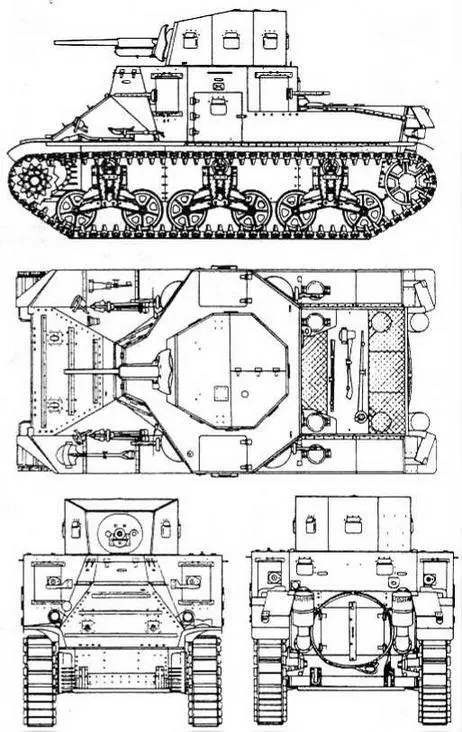

М2

БОЕВАЯ МАССА, т: 21,356.

ЭКИПАЖ, чел.; 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5185, ширина — 2447, высота — 2744.

ВООРУЖЕНИЕ: 1 пушка M6 калибра 37 мм, 8 пулеметов Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 200 артвыстрелов, 12 250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1.

БРОНИРОВАНИЕ, мм: 9,5.,.32.

ДВИГАТЕЛЬ; Continental R975 ЕС2, 9-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 400 л.с. (294,4 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); ширина гусеницы 356 мм.

СКОРОСТЬ МАКС., км/ч: 43.

ЗАПАС ХОДА, км: 210.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,6, ширина рва, м — 2,25, глубина брода, м — 1,06.

Создан на основе среднего танка М2 с использованием практически всех узлов и агрегатов силовой установки, трансмиссии и ходовой части последнего. Разрабатывался с учетом опыта боевых действий германских танковых войск в Европе и в первую очередь как альтернатива Pz.1V. Конструктивно далекий от совершенства (для начала 40-х годов многоярусное расположение вооружения было абсолютно архаичным), тем не менее представлял собой важный этап в развитии танкостроения в США, став первым американским танком, вооруженным 75-мм пушкой. Выпускался фирмами: American Locomotive Company, Detroit Tank Arsenal (Chrysler), Pressed Steel Car Company, Pullman Standard Car Company и Baldwin Locomotive Works. С июня 1941 по декабрь 1942 года изготовлено 6258 танков.
