М2АЗ —- 7,62-мм пулемет в левой башне вместо крупнокалиберного. Боевая масса 8,8 т. Толщина лобовой брони корпуса и башен 22,2 мм. Двигатель Continental W670-9. Изготовлено 72 единицы.
М2А4 — одна многогранная башня с 37-мм пушкой. 7,62-мм пулеметы в бортовых спонсонах. Зенитный пулемет на командирской башенке. Изготовлено 375 единиц.
Машины серии М2 поступали на вооружение танковых подразделений пехотных дивизий. К 1940 году в основном они были сосредоточены в 6-й моторизованной пехотной бригаде и во Временной танковой бригаде майора Брюса Магрудера. Эти части, наряду с упомянутой выше 7-й механизированной кавбригадой, стали основой для формирования первых танковых дивизий армии США.
На вооружении армии и морской пехоты танки М2А4 состояли до 1942 года. В боевых действиях они использовались только один раз — в сентябре 1942 года во время боев на о.Гвадалканал в составе 1-го танкового батальона морской пехоты. Четыре танка М2А4 были переданы англичанам по программе ленд- лиза.

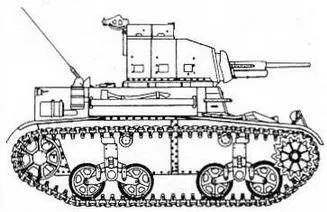

М2А4
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА М2А4
БОЕВАЯ МАССА, т: 10,95.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4448, ширина —2542, высота — 2504, клиренс — 368.
ВООРУЖЕНИЕ: 1 пушка М5 калибра 37 мм, 4 пулемета М1919А4 калибра 7,62 мм.
БОЕКОМПЛЕКТ: 104 артвыстрела, 7900 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1.
БРОНИРОВАНИЕ, мм: лоб корпуса — 25,4, борт — 25,4, корма — 9,5, башня — 32. .38.
ДВИГАТЕЛЬ: Continental W670-9A, 7-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 250 л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см³.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная синхронизированная коробка передач, дифференциал, бортовые передачи, ленточные тормоза.
ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака — 140 мм.
СКОРОСТЬ МАКС., км/ч: 56.
ЗАПАС ХОДА, км: 125.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 26, высота стенки, м — 0,61, ширина рва, м — 1,06, глубина брода, м — 1,32.
СРЕДСТВА СВЯЗИ: радиостанция SCR-210.
Light Tank M3/М5 General Stuart
Самый массовый и наиболее известный легкий танк периода второй мировой войны. Представлял собой прямое развитие легкого танка М2А4. Разрабатывался и производился фирмами American Саг and Foundry и Cadillac Car Division (филиал фирмы General Motors). С 1941 по 1944 год изготовлено 22 743 единицы.
Серийные модификации:
М3 — первый вариант с клепаными корпусом и башней. В процессе производства башня стала сварной, форму ее изменили — многогранную на подковообразную. Машины поздних выпусков имели частично сварной корпус. Боевая масса 12,43 т. Габариты 4531x2235x2515 мм. Часть машин оснащалась стабилизатором наведения пушки в вертикальной плоскости и дизелем Culberson Т-1020-4 мощностью 210 л.с. Изготовлено 5811 единиц.
M3А1 — ликвидирована командирская башенка и пулеметы в бортовых спонсонах. Корпус, ходовая часть и двигатель — без изменений. Изготовлено 4621 единица.
M3A3 — полностью сварной корпус новой формы со скошенными скулами. Башня с развитой кормовой нишей, в которой размещена радиостанция. Вооружение, двигатель и ходовая часть — такие же, как у M3А1. Изготовлено 3427 единиц.
М5 — силовая установка из двух карбюраторных 8-цилиндровых двигателей Cadillac Series 42 V8 суммарной мощностью 220 л.с. и автоматическая коробка передач Cadillac Hydra-Matic. Новый полностью сварной корпус с лобовой броней 63 мм. Башня и ходовая часть — как у M3А1. Изготовлено 2074 единицы.
М5А1 — М5 с башней от M3A3. Введено броневое прикрытие установки зенитного пулемета. Боевая масса 15,39 т. Габариты: 4602x2150x2161 мм. Запас хода 161 км. Изготовлено 6810 единиц.

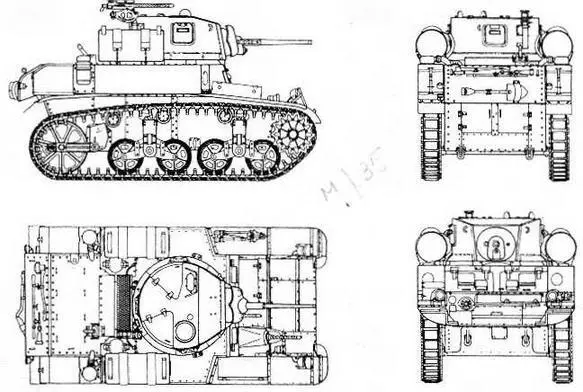

M3А1
Боевое крещение «стюарты» получили в ноябре 1941 года в Северной Африке в составе 8-й английской армии В декабре против японцев, высадившихся на Филиппинах, вступили в бой американские «стюарты» из 192-го танкового батальона.
В составе 1 -й и 2-й танковых дивизий армии США М3, M3А1 и М5 использовались в Северной Африке в 1942 — 1943 годах. Что касается М5А1, то в период боев в Тунисе они поступали на вооружение в батальоны легких танков и в противотанковые части, где использовались в качестве командирских. При этом из боевых частей постепенно вытеснялись «стюарты» ранних модификаций. Ко времени высадки в Сицилии, в конце 1943 года М5А1 стал стандартным легким танком армии США.
