М. Барятинский - Бронетанковая техника США 1939 - 1945

Широко применявшиеся одинаковые индексы различных образцов вооружения вносили такую путаницу, что порой непонятно, как в ней разбирались сами американцы. Скажем, обозначение М3 имели легкий танк, средний танк, полугусеничный бронетранспортер, 75-мм танковая пушка, 90-мм танковая пушка, 75-мм гаубица, 37-мм противотанковая пушка, 11,43-мм пистолет-пулемет — и так почти до бесконечности. Не случайно в Красной Армии американские легкий и средний танки, имевшие одинаковые индексы, обозначали M3л и M3с. Впрочем, идеальной системы обозначений не было ни у кого.

Не способствовал ясности и тот факт, что часть калиб-' ров артиллерийских орудий измерялась в миллиметрах, а часть в дюймах.

Что касается массы, размеров, расстояний и т.п., то измерялись они соответственно в фунтах, футах, дюймах и милях, но в справочнике приводятся в более привычной нашему читателю метрической системе. Отсюда и некоторые «некруглые» размеры, например, клиренса — 406 или 432 мм, толщины брони — 25,4 или 12,7 мм. В дюймовой системе все эти значения соответствуют «удобным» числам — 16, 17, 1 и 0,5 дюйма. В ряде случаев даются округленные значения, в зависимости от того, какие источники информации использовались.

Первый серийный американский легкий танк после 1918 года. По вооружению занимал промежуточное положение между своими «современниками» — немецкими танками Pz.l и Pz.II, но уступал им по броневой защите. Создавался в рамках концепции «боевой машины» для кавалерии и по тактико-техническим требованиям, разработанным ее командованием. С 1935 по 1937 год заводом Rock Island Arsenal изготовлено 114 единиц.

Серийные модификации:

М1 — корпус и башня смешанной клепанно-сварной конструкции. Вооружение установлено во вращающейся многогранной башне и в лобовом листе корпуса.

М1А1 — башня с закругленной кормовой частью. Усовершенствованная коробка передач.

С 1938 года состоял на вооружении 1-го и 13-го механизированных кавалерийских полков, а также 7-й механизированной кавалерийской бригады.

После начала создания бронетанковых войск армии США все «боевые машины» М1 и М1А1 были переименованы в легкие танки М1А2. Они оставались на вооружении вплоть до конца 1942 года и использовались в качестве учебных.

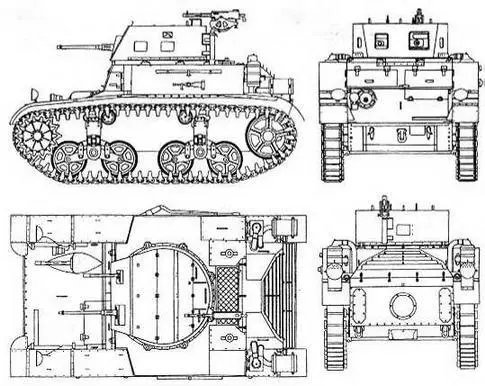

М1А1

БОЕВАЯ МАССА, т; 8,799.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4143, ширина — 2504, высота — 2364. клиренс — 368.

ВООРУЖЕНИЕ: 1 пулемет М2 калибра 12,7 мм, 3 пулемета М1919А4 калибра 7,62 мм (1 зенитный).

БОЕКОМПЛЕКТ: 1500 патронов калибра^/? мм, 2380 патронов калибра 7,62 мм.

БРОНИРОВАНИЕ, мм; лоб корпуса — 15,8, борт и корма — 6,4, башня — 5.4 ..15 8.

ДВИГАТЕЛЬ: Continental W670-7, 7-цилиндровый, карбюраторный, звездообразный, воздушного охлаждения; мощность 250<���л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см³,

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная синхронизированная коробка передач, Дифференциал, бортовые передачи, ленточные тормоза,

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака — 140 мм. СКОРОСТЬ МАКС., км/ч: 72,

ЗАП&С ХОДА, км: 209.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 26, высота стенки, м — 0,61, глубина брода, м — 1,32.

СРЕДСТВА СВЯЗИ: радиостанция SCR-209.

Создавался параллельно с «боевой машиной» М1 по такому же техзаданию, но предназначался для пехоты и именовался легким танком. Производился заводами Rock Island Arsenal, American Car and Foundry (M2A4) и Baldwin Locomotive Works (M2A4). C 1935 по апрель 1942 года изготовлено 696 единиц.

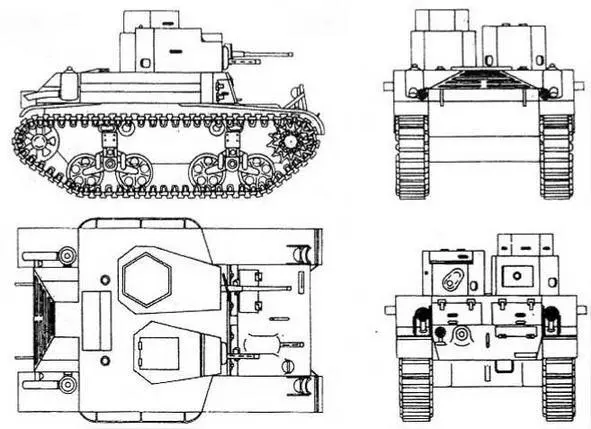

М2А2

Серийные модификации:

М2А1 — установочная серия. Вооружение: пулеметы калибра 12,7 и 7,62 мм во вращающейся башне и один 7,62-мм курсовой пулемет в лобовом листе корпуса. Боевая масса 7,1 т. Толщина лобовой брони корпуса и башни 15,8 мм. Двигатель Continental W670-7. Экипаж 4 чел. Изготовлено 10 единиц.

М2А2 — две вращающиеся башни с разным диаметром погона. В левой башне пулемет крупного калибра, в правой — обычный. Изготовлено 239 единиц.
