Серийные модификации:

М3 — первый и самый массовый вариант. Корпус клепаный, пушечная башня и пулеметная башенка —- литые. Часть танков оснащалась стабилизаторами наведения пушек в вертикальной плоскости и дизельными двигателями Guiberson Т-1400-2. Машины, выпускавшиеся для Великобритании (Grant I), имели только одну литую башню увеличенного размера. Изготовлено 4924 единицы ("включая Grant I).

M3А1 — М3 с литым корпусом. Посадочные люки в бортах — овальной формы. Изготовлено 300 единиц.

M3А2 — М3 со сварным корпусом. Изготовлено 12 единиц.

M3A3 — M3А2 с дизельной силовой установкой Genera/ Motors 6046 G-71 мощностью 375 л.с. Боевая масса 28,602 т. На части машин посадочный люк в левом борту корпуса был заварен. Изготовлено 322 единицы.

M3А4 —- двигатель Chrysler А57 Multibank мощностью 370 л.с. Длина клепаного корпуса увеличена до 6147 мм. Ликвидированы ящики для амуниции на корме корпуса и дверь в левом борту. Длина гусеницы увеличена до 83 траков. Улучшена конструкция тележек подвески. Боевая масса 29,056 т. Изготовлено 109 единиц.

M3А5 — М3 с дизелем Genera! Motors 6046 G-71. Левый бортовой люк заварен. Изготовлено 591 единица.

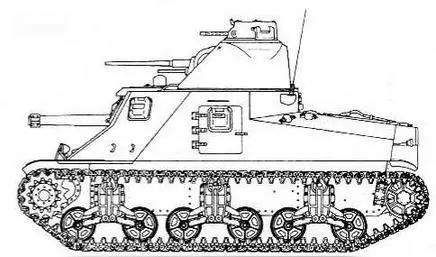

М3

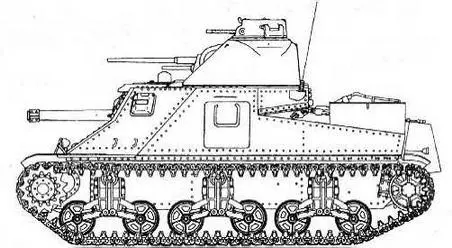

M3А1

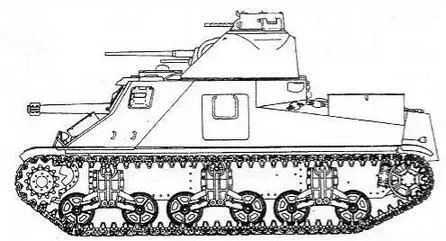

M3А2

Парадоксально, но факт: средние танки типа М3 меньше всего воевали в армии США, Большинство выпущенных машин было отправлено в Великобританию (2877), в СССР (1386) и в другие страны (100). В итоге в американские войска поступило только 1895 танков.

Боевое крещение М3 получили в Северной Африке, в сражении при Газала в составе 7-й английской танковой дивизии. В составе английских войск «ли» и «гранты» воевали в Африке вплоть до полного разгрома германо- итальянской армии Роммеля. При этом в боевых действиях принимали участие и американские экипажи.

Американские М3 впервые вступили в бой на Филиппинах в составе 192-го танкового батальона. В основном же они использовались в учебных целях как на территории США, так и за ее пределами. Боевыми машинами этого типа были вооружены, например, полки 1-й танковой дивизии армии США, переброшенные весной 1942 года в Северную Ирландию. Один из них — 13-й — принял участие в высадке американских войск в Марокко и в последующих боях в Тунисе, к концу которых почти все «ли» заменили «шерманами». М3 ограниченно использовались в боях на островах Тихого океана в ноябре 1943 года в составе 193-го танкового батальона на атолле Мекин с 27-й пехотной дивизией и на Тараве со 2-й дивизией морской пехоты.

После снятия с вооружения М3 переделывались в БРЭМ М31 и тяжелые артиллерийские тягачи М32 и активно применялись в этом качестве вплоть до конца войны. На базе танка выпускались самоходно-артиллерийские установки М7.

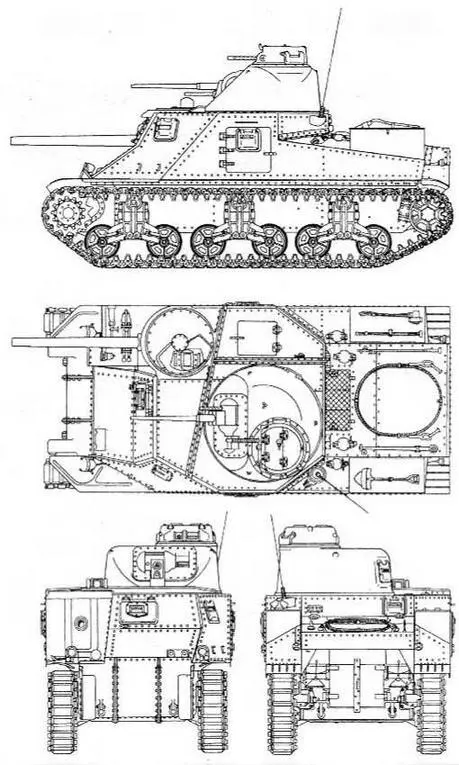

M3A3

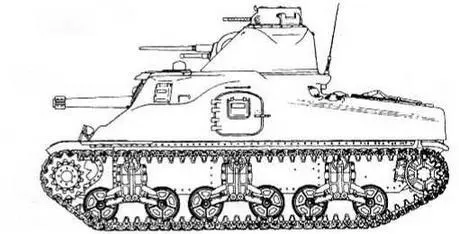

M3А4

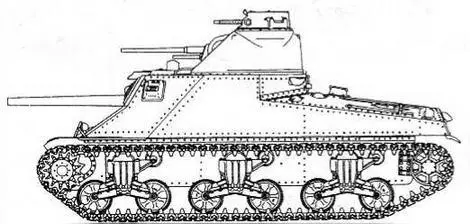

M3A3

БОЕВАЯ МАССА. : 27,921,

ЭКИПАЖ, чел : 6 — 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6 121 (с пушкой М3); 5639 (с пушкой М2), ширина — 2718. высота — 3124, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М3 или М2 калибра 75 мм, пушка М5 или M6 калибра 37 мм, 3 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 50 выстрелов калибра 75 мм, 178 выстрелов калибра 37 мм, 9000 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прибор М1 с телескопическим прицелом М21А1 для 75-мм пушки, перископический прибор М2 с телескопическим прицелом М19А1 для 37-мм пушки.

БРОНИРОВАНИЕ, мм: лоб корпуса — 38...50,8, борт и корма — .38. крыша — 12,7, днище — 12,7 ... 25.4, башня — 22.. .50,8.

ДВИГАТЕЛЬ; Continental R975 ЕС2, 9-цилиндровый, карбюраторный. четырехтактный, звездообразный, воздушного охлаждения; мощность 340 л.с. (250 кВт) при 2400 об/мин, рабочий объем 15 938 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака — 152 мм.
