М. Барятинский - Средний танк Panzer IV

Pz.IV в значительно больших количествах, чем другие немецкие танки, поставлялся на экспорт. Судя по немецкой статистике, к союзникам Германии, а также в Турцию и Испанию поступило в 1942 — 1944 годах 490 боевых машин.

Первой Pz.IV получила наиболее верная союзница гитлеровской Германии—Венгрия. В мае 1942 года туда прибыли 22 танка Ausf.F1, в сентябре— 10 F2. Наиболее крупная партия была доставлена осенью 1944 —весной 1945-го; по разным данным, от 42 до 72 машин модификации Н и J. Расхождение получилось потому, что в некоторых источниках подвергается сомнению факт поставки танков в 1945 году.

В октябре 1942-го первые 11 Pz.IV Ausf.G поступили в Румынию. В дальнейшем, в 1943- 1944 годах румыны получили еще 131 танк этого типа. Они использовались в боевых действиях как против Красной Армии, так и против вермахта, после перехода Румынии на сторону антигитлеровской коалиции.

Партия из 97 танков Ausf.G и Н в период с сентября 1943 по февраль 1944 года была отправлена в Болгарию. С сентября 1944-го они принимали активное участие в боях с немецкими войсками, являясь главной ударной силой единственной болгарской танковой бригады. В 1950 году в болгарской армии еще числилось 11 боевых машин этого типа.

В 1943 году несколько танков Ausf.F1 и G получила Хорватия; в 1944-м 14 Ausf.J — Финляндия, где их использовали до начала 60-х годов. При этом штатные пулеметы MG 34 с танков были сняты, а вместо них установлены советские ДТ.

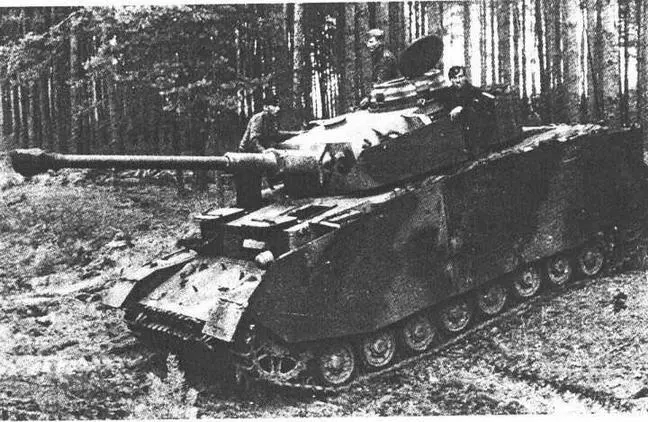

Pz.IV Ausf.J ранних выпусков. Почти полное внешнее соответствие модификации Н (единственное отличие — отсутствие бортового прибора наблюдения механика-водителя), Восточный фронт, 1944 год.

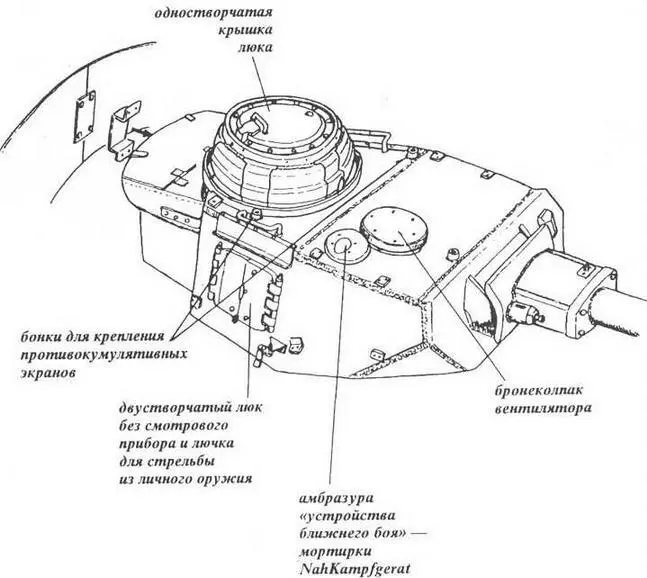

Характерные особенности башни танка Pz.IV Ausf.J

Компоновка танка — классическая, с передним расположением трансмиссии.

Отделение управления находилось в передней части боевой машины. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления, контрольные приборы, курсовой пулемет (за исключением модификаций В и С), радиостанция и рабочие места двух членов экипажа — механика- водителя и стрелка-радиста.

Боевое отделение располагалось в средней части танка. Здесь находились (в башне) пушка и пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. Боекомплект размещался частично в башне, частично в корпусе.

В моторном отделении, в кормовой части танка, находились двигатель и все его системы, а также вспомогательный двигатель механизма поворота башни.

КОРПУСтанка сваривался из катаных броневых листов с поверхностной цементацией, в основном расположенных под прямыми углами по отношению друг к другу.

В передней части крыши подбашенной коробки имелись люки-лазы механика-водителя и стрелка-радиста, которые закрывались прямоугольными крышками, откидывающимися на петлях. У модификации А крышки — двустворчатые, у остальных — одностворчатые. В каждой крышке был предусмотрен лючок для запуска сигнальных ракет (за исключением вариантов Н и J).

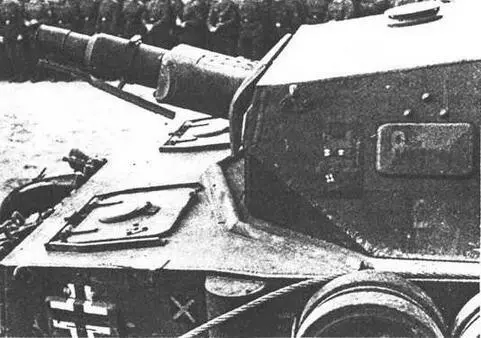

Pz.IVAusf.FI. Хорошо видны крышки люков (механика- водителя и пулеметчика) с круглыми лючками для запуска сигнальных ракет. Приваренный к борту корпуса перед укладкой запасных катков полуцилиндр закрывает вытяжное отверстие системы охлаждения тормозов.

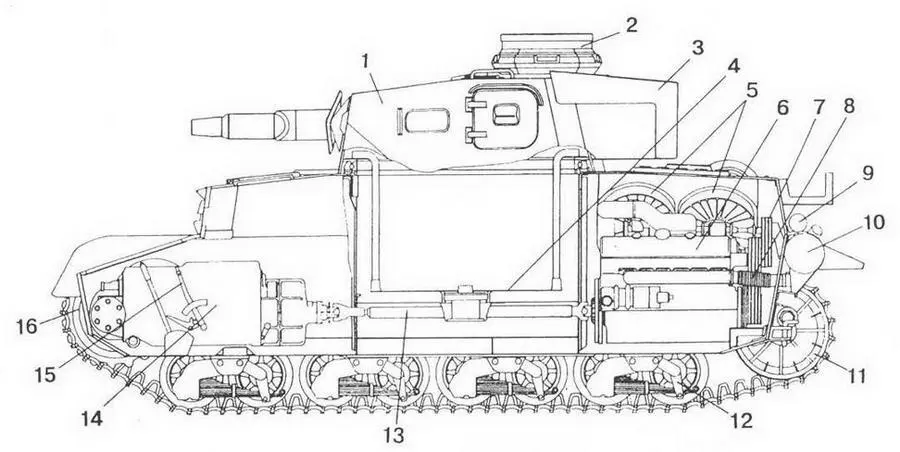

Компоновка танка Pz.IV:

1 — башня; 2 — командирская башенка; 3 — ящик для снаряжения; 4 — вращающийся полик боевого отделения; 5 — вентиляторы; 6 — двигатель; 7 — шкив привода вентиляторов; 8 — выхлопной коллектор; 9 — глушитель двигателя поворота башни; 10 — глушитель; 11 — направляющее колесо; 12 — тележка подвески; 13 — карданный вал; 14 — коробка передач; 15 — кулиса переключения передач; 16 — ведущее колесо.
