М. Барятинский - Средний танк Panzer IV

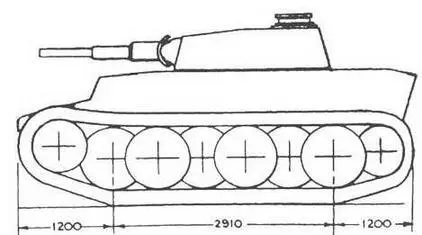

Проект фирмы MAN — VK 2002 (MAN).

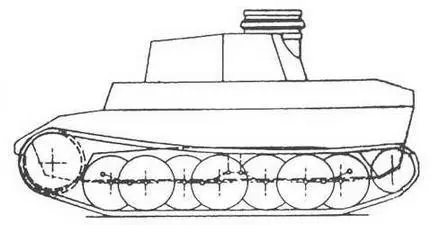

Проект фирмы Daimler-Benz — VК 2001 (D).

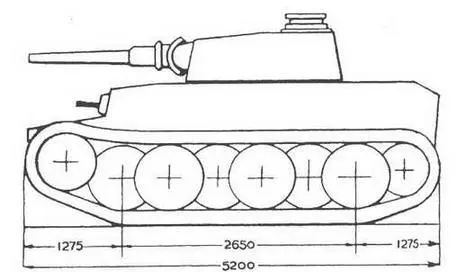

Проект фирмы Krupp — VK 2001 (К).

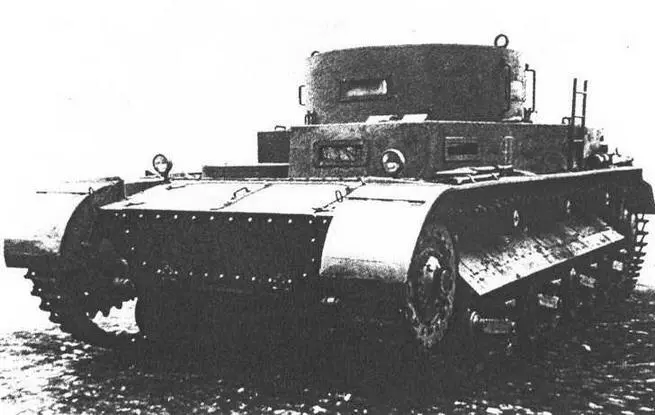

Прототип VK2001 (Rh), 1935 год.

Несколько машин нулевой серии были изготовлены в цехах крупповского завода в Эссене, но уже в октябре 1937 года производство перенесли на завод Krupp- Gruson AG в Магдебурге, где начался выпуск боевых машин модификации А.

Броневая защита корпуса Ausf.A колебалась от 15 (борта и корма) до 20 (лоб) мм. Лобовая броня башни достигала 30, бортов — 20, кормы — 10 мм. Боевая масса танка составила 17,3 т. Вооружение — 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG 34 калибра 7,92 мм (один — спаренный с пушкой, другой — курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа Zahnradfabrik ZF SFG75. Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы. Впоследствии при многочисленных модернизациях Pz.IV его ходовая часть не претерпела сколько-нибудь серьезных конструктивных изменений.

Характерными чертами машин модификации А стали командирская башенка цилиндрической формы с шестью смотровыми щелями и курсовой пулемет в шаровой установке в ломаном лобовом листе корпуса. Башня танка была смещена влево от его продольной оси на 51,7 мм, что объяснялось внутренней компоновкой механизма поворота башни, включавшего в себя двухтактный бензиновый двигатель, генератор и электромотор.

До марта 1938 года заводские цеха покинули 35 танков модификации А. Практически это была установочная партия.

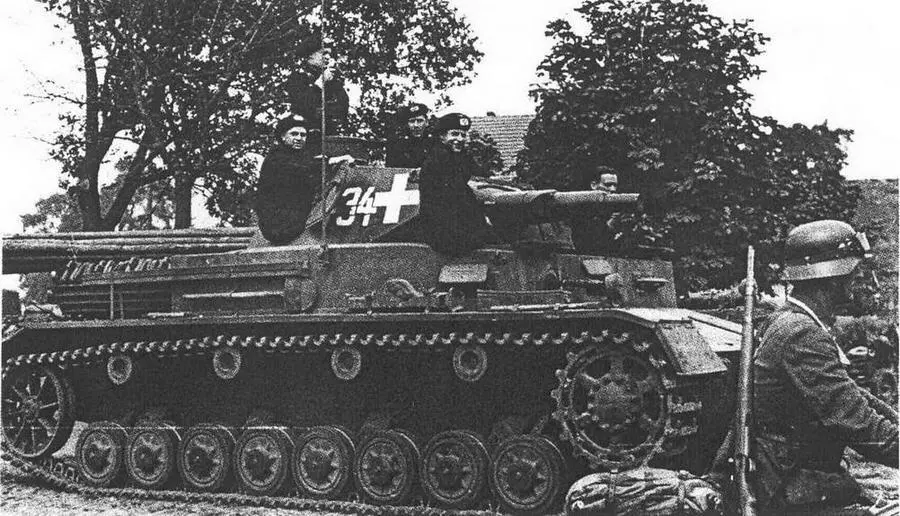

Pz.IV Ausf.A, 1-я танковая дивизия, Польша, сентябрь 1939 года.

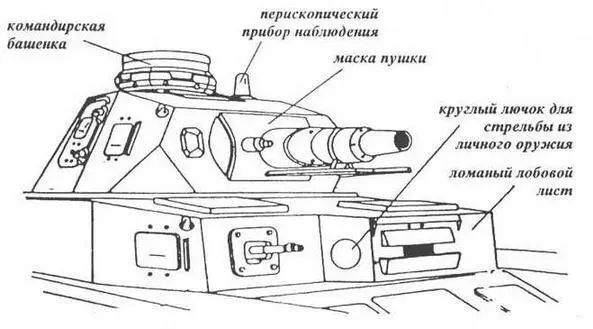

Характерные особенности башни танка Pz. IV Ausf.A

Машины модификации В несколько отличались от предыдущих. Ломаную лобовую плиту корпуса заменили на прямую. ликвидировали курсовой пулемет (на его месте появился смотровой прибор радиста, а справа от него — бойница для стрельбы из личного оружия), ввели новую командирскую башенку и перископический прибор наблюдения, изменили конструкцию бронировки почти всех смотровых приборов, вместо двухстворчатых крышек посадочных люков механика-водителя и радиста установили одностворчатые. Танки Ausf.B оснащались двигателем Maybach HL120TR мощностью 300 л.с. при 3000 об/мин и шестискоростной коробкой передач ZF SSG76. Боекомплект сократился до 80 выстрелов и 2700 патронов. Броневая защита практически осталась прежней, лишь толщину лобовой брони корпуса и башни довели до 30 мм.

С апреля по сентябрь 1938 года было изготовлено 45 Pz.IV Ausf.B.

С сентября 1938 по август 1939 года производились танки серии С — 140 единиц (по другим данным, 134 танка и шесть шасси для инженерных войск). С 40-й машины серии (заводской номер — 80341) начали устанавливать двигатель Maybach HL120TRM — в дальнейшем он применялся на всех последующих модификациях. К другим усовершенствованиям можно отнести специальный отбойник под стволом орудия для отгибания антенны при повороте башни и броневой кожух спаренного пулемета. Две машины Ausf.C переоборудовали в мостовые танки.

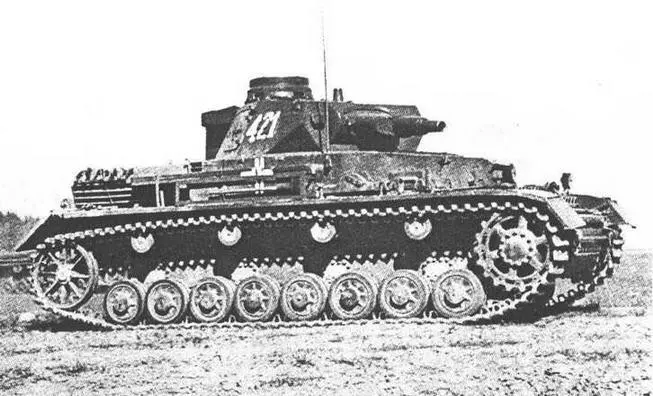

Pz.IV Ausf.B, Восточный фронт, лето 1941 года.

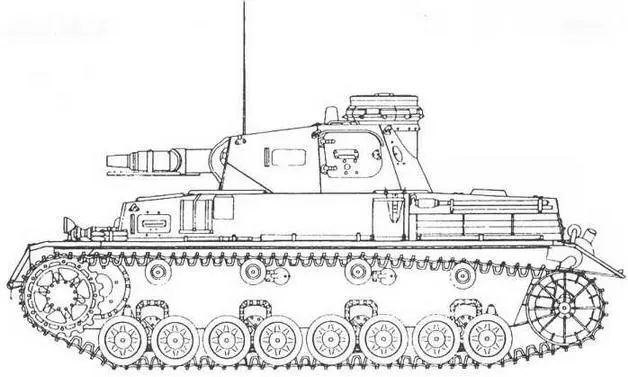

Pz.1V Ausf.C

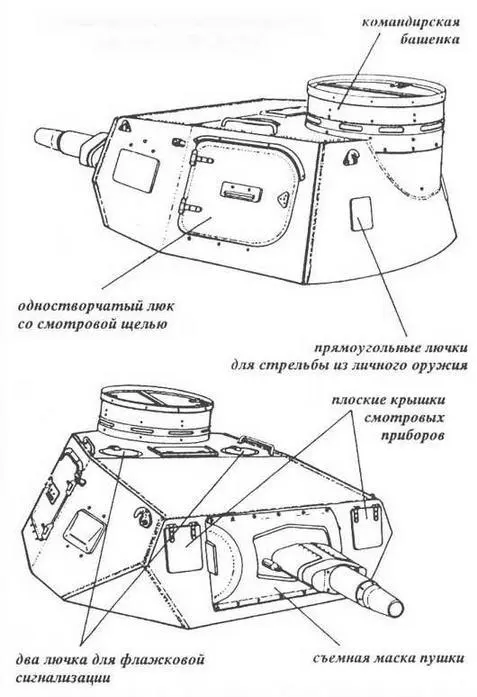

Характерные особенности танка Pz.IV Ausf.D
