М. Барятинский - Средний танк Panzer IV

В лобовом листе корпуса слева находился смотровой прибор механика-водителя, который включал в себя стеклоблок триплекс, закрываемый массивной броневой сдвижной или откидной заслонкой Sehklappe 30 или 50 (в зависимости от толщины лобовой брони), и бинокулярный перископический прибор наблюдения KFF 2 (у Ausf.A — KFF 1). Последний при отсутствии в нем надобности сдвигался вправо, и механик-водитель мог вести наблюдение через стеклоблок. У модификаций В, С, D, Н и J перископический прибор отсутствовал.

По бортам отделения управления, слева от механика-водителя и справа от стрелка-радиста, имелись смотровые приборы триплекс, закрываемые откидными бронекрышками.

Между кормовой частью корпуса и боевым отделением находилась перегородка. В крыше моторного отделения имелись два люка, закрытых откидными крышками. Начиная с Ausf.F1 крышки оборудовались жалюзи. В обратном скосе левого борта было окно воздухопритока к радиатору, а в обратном скосе правого борта — окно воздухооттока от вентиляторов.

БАШНЯ— сварная, шестигранная, установлена на шариковой опоре на подбашенном листе корпуса. В ее передней части в маске располагались пушка, спаренный пулемет и прицел. Слева и справа от маски имелись лючки для наблюдения со стеклами триплекс. Лючки закрывались наружными броневыми заслонками изнутри башни. Начиная с модификации G, лючок справа от пушки отсутствовал.

Башня приводилась во вращение электромеханическим поворотным механизмом с максимальной скоростью 14 град/с. Полный оборот башни осуществлялся за 26 с. Маховики ручного привода башни располагались у рабочих мест наводчика и заряжающего.

В задней части крыши башни находилась командирская башенка с пятью смотровыми щелями со стеклами триплекс. Снаружи смотровые щели закрывались раздвижными броневыми заслонками, а люк в крыше башенки, предназначенный для входа и выхода командира танка, — двустворчатой крышкой (позже — одностворчатой). В башенке имелось устройство циферблатно-часового типа для определения места цели. Второе такое же устройство было в распоряжении наводчика и, получив приказ, он мог быстро развернуть башню на цель. У места механика-водителя размещался индикатор положения башни с двумя лампочками (кроме танков Ausf.J), благодаря которому он знал, в каком положении находятся башня и пушка (это особенно важно при движении по лесистой местности и населенным пунктам).

Для посадки и высадки членов экипажа в бортах башни имелись люки с одностворчатыми и двустворчатыми (начиная с варианта F1) крышками. В крышках люков и бортах башни устанавливались смотровые приборы. Кормовой лист башни был оборудован двумя лючками для стрельбы из личного оружия. На части машин модификаций Н и J, в связи с установкой экранов, смотровые приборы и лючки отсутствовали.

ВООРУЖЕНИЕ.Основное вооружение танков модификаций А — F1 — пушка 7,5 cm KwK 37 калибра 75 мм фирмы Rheinmetall-Borsig. Длина ствола пушки — 24 калибра (1765,3 мм). Масса пушки — 490 кг. Вертикальная наводка — в пределах от — 10° до +20°. Пушка имела вертикальный клиновой затвор и электроспуск. В ее боекомплект входили выстрелы с дымовыми (масса 6,21 кг, начальная скорость 455 м/с), осколочно-фугасными (5,73 кг, 450 м/с), бронебойными (6,8 кг, 385 м/с) и кумулятивными (4,44 кг, 450...485 м/с) снарядами.

Танки Ausf.F2 и часть танков Ausf.G вооружались пушкой 7,5 cm KwK 40 с длиной ствола 43 калибра (3473 мм), имевшей массу 670 кг. Часть танков Ausf.G и машины Ausf.H и J оснащались пушкой 7,5 cm KwK 40 с длиной ствола 48 калибров (3855 мм) и массой 750 кг. Вертикальная наводка —8°...+20°. Предельная длина отката — 520 мм. На марше пушка фиксировалась на угле возвышения + 16°.

С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке (кроме модификаций В и С). На командирской башенке позднего типа на специальном устройстве Fliegerbeschutzgerat 41 или 42 можно было установить зенитный пулемет MG 34..

Танки Pz.IV первоначально оборудовали монокулярным телескопическим прицелом TZF 5Ь, а начиная с Ausf.E —TZF 5f или TZF 5f/1. Эти прицелы имели 2,5- кратное увеличение. Курсовой пулемет MG 34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

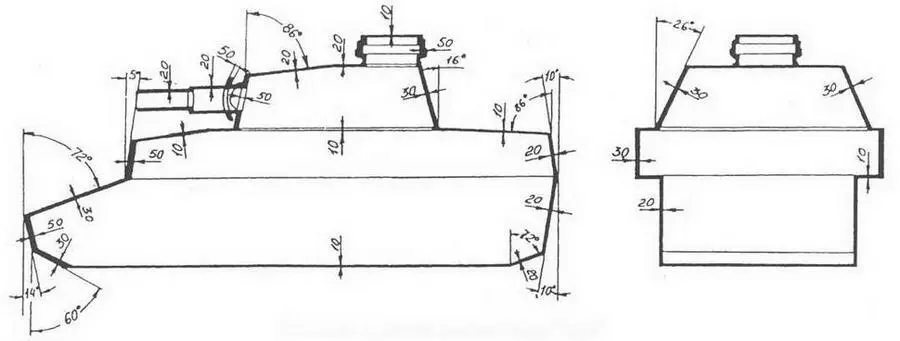

Схема бронирования среднего танка Pz.IV

Гитлер в окружении высших офицеров вермахта и СС осматривает один из первых танков Ausf.F2, Берлин, 4 апреля 1942 года.
