М. Барятинский - Средний танк Panzer IV

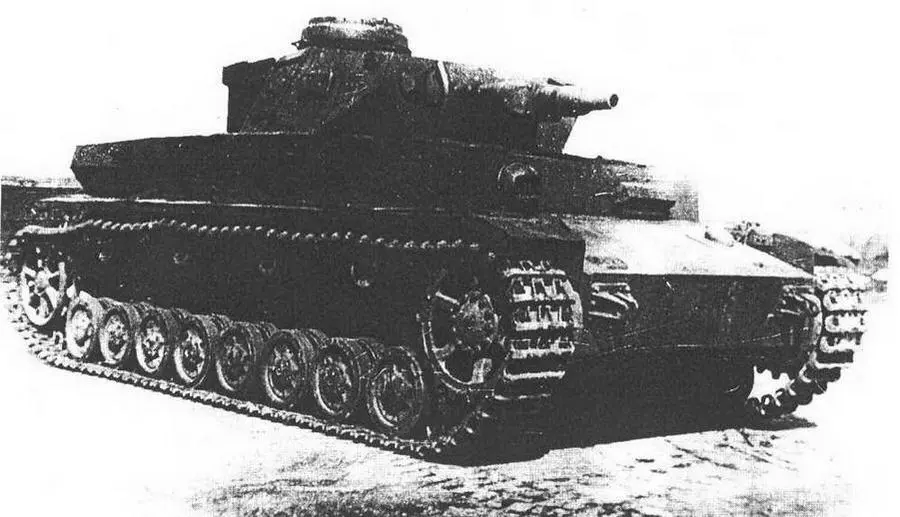

Pz.IV Ausf.Fl ни НИИБТПолигоне в Кубинке, 1947 год. Характерная деталь этой модификации — прямая лобовая плита с шаровой установкой курсового пулемета.

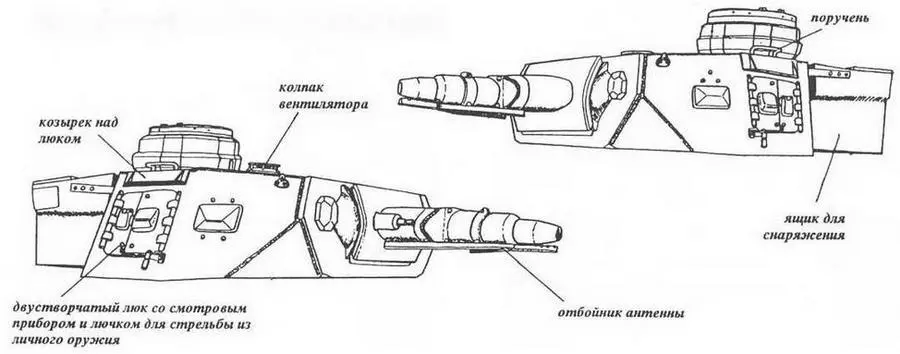

Характерные особенности башни танка Pz.IV Ausf.FI

Вариант Pz.IV Ausf.G (изготовлено 1687 единиц), выпуск которого начался в мае 1942 и продолжался до апреля 1943 года, принципиальных отличий от машин модификации F не имел. Единственной сразу бросающейся в глаза новинкой стал двухкамерный дульный тормоз пушки. Кроме того, на большей части выпущенных машин отсутствовали приборы наблюдения в лобовом листе башни справа от пушки и в правом борту башни. Впрочем, судя по фотографиям, этих приборов нет и на многих машинах варианта F2. Последние 412 танков Ausf.G получили 75-мм пушку KwK 40 с длиной ствола в 48 калибров. Машины поздних выпусков оснащались 1450-кг «восточными гусеницами» — Ostketten, дополнительной 30-мм лобовой броней (ее получили около 700 танков) и бортовыми экранами, что делало их почти не отличимыми от следующей модификации — Ausf.H. Один из серийных танков был переоборудован в прототип самоходного орудия Hummel.

Танки модификации Н получили 80-мм лобовую броню, антенна радиостанции была перенесена в корму корпуса, появились 5-мм бортовые экраны на корпусе и башне, предохранявшие от кумулятивных (или, как их тогда у нас называли, бронепрожигающих) снарядов, изменилась конструкция ведущих колес. Часть танков имела необрезиненные поддерживающие катки. На Ausf.H устанавливалась коробка передач Zahnradfabrik ZF SSG77, аналогичная применяемой в танке Pz.III. На командирской башенке была смонтирована зенитная установка пулемета MG 34 — Fliegerbeschussgerat 41 или 42. На машинах последних выпусков кормовой лист корпуса стал вертикальным (раньше он располагался под наклоном 30° к вертикали). До 18 мм возросла броневая защита крыши башни. Наконец, все наружные поверхности танка обмазывались циммеритом. Эта версия Pz.IV стала самой массовой: с апреля 1943 по май 1944 года заводские цеха трех фирм- производителей — Krupp-Gruson AG в Магдебурге, Vogtlandische Maschinenfabrik AG (VOMAG) в Плауэне и Nibelungenwerke в С.Валентине — покинули 3960 боевых машин. При этом 121 танк был переоборудован в самоходные и штурмовые орудия.

По другим данным, изготовили 3935 шасси, 3774 из которых были использованы для сборки танков. На базе 30 шасси выпустили 30 штурмовых орудий StuG IV и 130 САУ Brummbar.

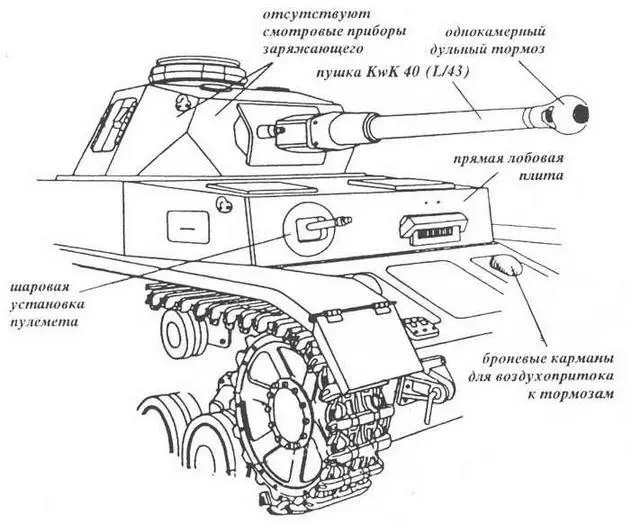

Характерные особенности танка PzJV AusfF2

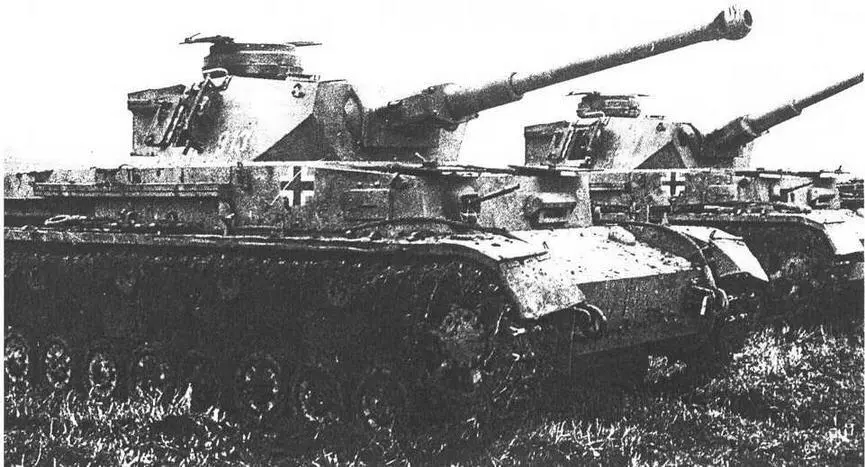

Pz-IV Ausf.F2, захваченные Красной Армией, Северный Кавказ, декабрь 1942 года. Судя по внешнему виду машин они, видимо, были брошены экипажами.

Последним вариантом Pz.IV стала модификация Ausf.J. С июня 1944 по март 1945 года завод Nibelungenwerke выпустил 1758 машин этой модели. В целом подобные предыдущему варианту танки Ausf.J претерпели изменения, связанные с технологическими упрощениями. Так, например, был ликвидирован силовой агрегат электропривода поворота башни и сохранился только ручной привод! Упростилась конструкция башенных люков, был демонтирован бортовой прибор наблюдения механика-водителя (при наличии бортовых экранов он стал бесполезным), поддерживающие катки, число которых на машинах поздних выпусков сократилось до трех, лишились резиновых бандажей, изменилась конструкция направляющего колеса. На танке устанавливались топливные баки повышенной емкости, в результате чего запас хода по шоссе возрос до 320 км. Для бортовых экранов широко стала использоваться металлическая сетка. Часть танков имела вертикальные выхлопные патрубки, подобные применяемым на танке «Пантера».

За период с 1937 по 1945 год неоднократно предпринимались попытки глубокой технической модернизации Pz.IV. Так, один из танков Ausf.G в июле 1944 года оборудовали гидравлической трансмиссией. С апреля 1945 г ода собирались оснащать Pz.IV 12-цилиндровыми дизельными двигателями Tatra 103.

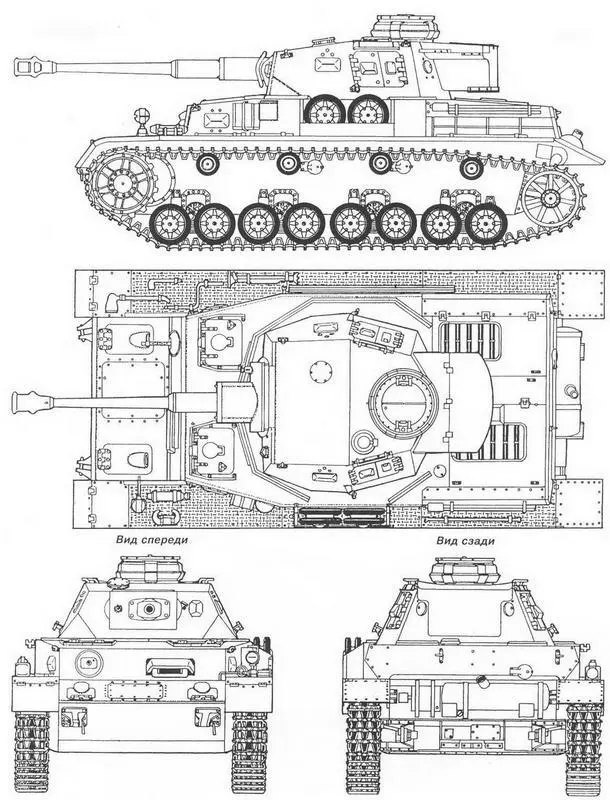

Pz.IV Ausf.G

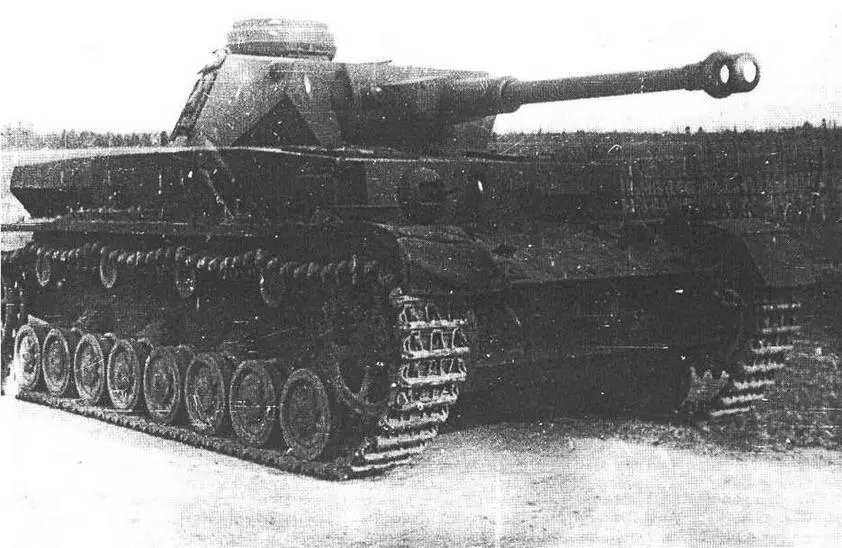

Pz.IV Ausf.G на НИИБТ Полигоне в Кубинке. 1947 год. Эта машина (№ 83122) экспонируется в Музее бронетанкового вооружения и техники по сей день.
