М. М.Барятинский - Средние и основные танки зарубежных стран. (часть 2)

ВООРУЖЕНИЕ: 1 пушка М68 калибра 105 мм, 1 пулемет М73 калибра 7,62 мм, 1 пулемет М85 калибра 12,7 мм.

БОЕКОМПЛЕКТ: 63 выстрела, 5950 патронов калибра 7,62 мм, 900 патронов калибра 12,7 мм.

СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электрогидравлический.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: монокулярный нерасстраивающийся прицел-дальномер М17А1, телескопический прицел M105D, перископический прицел командира М28С.

БРОНИРОВАНИЕ, мм: лоб корпуса — 120, борт — 50...76, корма — 44, крыша — 57, днище — 20...50, башня — 25...180.

ДВИГАТЕЛЬ: Continental AVDS-1790-2C, 12-цилиндровый, дизельный, V-образный, воздушного охлаждения; мощность 750 л.с. (550 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: GMC CD-850-6, гидромеханическая типа «Кросс-Драйв», включающая в себя первичный редуктор, комплексный гидротрансформатор, гидромеханическую планетарную трехскоростную коробку передач, механизм поворота дифференциального типа с двойным потоком мощности, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, три обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная торсионная; гидравлические амортизаторы на 1-м, 2-м и 6-м узлах подвески; гусеница шириной 710 мм обрезиненная с РМШ параллельного типа и съемными асфальтоходными подушками.

СКОРОСТЬ МАКС., км/ч: 48,3.

ЗАПАС ХОДА, км: 480.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30; ширина рва, м — 2,6; высота стенки, м — 0,91; глубина брода, м — 1,2 (с ОПВТ — 5 м).

СРЕДСТВА СВЯЗИ: УКВ телефонная, симплексная радиостанция ANA/RC-12, переговорное устройство.

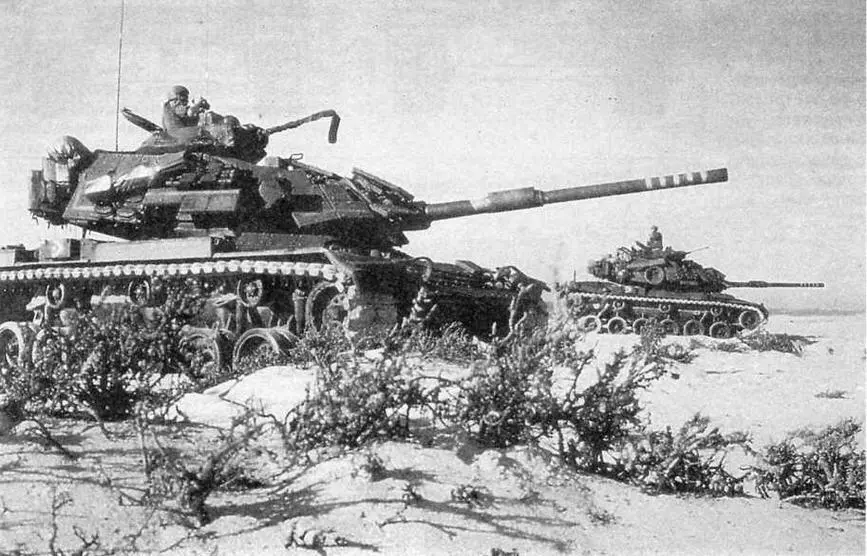

Танки М60А1 Корпуса морской пехоты США, оснащенные комплектом навесной динамической защиты. Операция «Буря в пустыне», февраль 1991 года

Танк М1 разрабатывался на конкурсных началах в 1971 — 1976 годах фирмами Chrysler и General Motors. На вооружение был принят вариант фирмы Chrysler с газотурбинным двигателем. Серийное производство началось в 1980 году на новом государственном заводе Lima Tank Plant, а затем и на Detroit Tank Plant. С марта 1982 года генеральным подрядчиком по изготовлению танка М1 и его модификаций является отделение Land Systems Division фирмы General Dynamics.

Серийные модификации:

М1— сварные корпус и башня, выполненные с использованием многослойной композитной брони. Рабочее положение механика-водителя — полулежа. Установлены газотурбинный двигатель и автоматическая трансмиссия, в ходовой части используются семь опорных катков на борт. СУО включает в себя лазерный дальномер, электронный баллистический вычислитель, стабилизатор вооружения, тепловизионный прицел. От химико-бактериологических средств предусмотрена система защиты индивидуального типа. Применены изолированные отсеки для топлива и боеприпасов, локальные экраны, вышибные пластины в крыше башни для сброса давления при взрыве боекомплекта, имеется быстродействующая система ППО с ИК-датчиками и т.д. Изготовлено 2374 единицы.

Ml

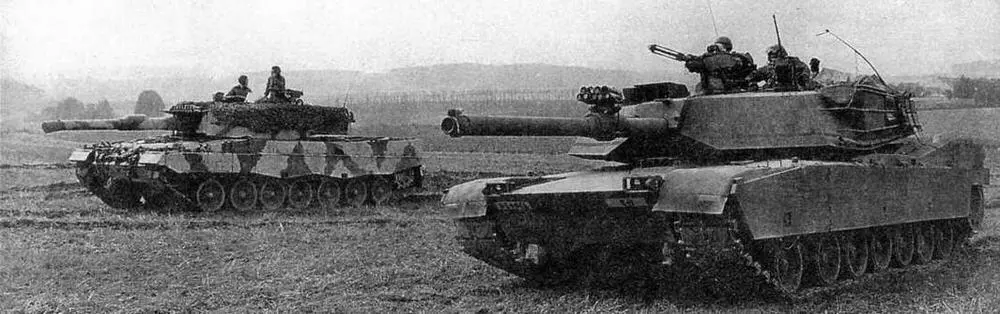

Танк M1 армии США и «Леопард-2» бундесвера (слева) на учениях в Германии, 1984 год

IPМ1(1984 г.)—усиленное бронирование лобовой части корпуса и башни, усовершенствованная подвеска, доработанная трансмиссия, новая гусеница Т156, дополнительная корзина для имущества в кормовой части башни. Боевая масса 55,55 т. Изготовлено 894 единицы.

М1А1(1985 г.) — 120-мм гладкоствольная пушка М256, изготавливаемая по немецкой лицензии. Боекомплект пушки уменьшен до 40 выстрелов, боекомплект спаренного пулемета —до 2800 патронов. На крыше башни смонтированы две вышибные панели одинакового размера вместо трех, в дополнение к существующей индивидуальной защите от ОМП установлена система коллективной защиты с ФВУ М43А1. В связи с возросшей массой танка внесены изменения в ходовую часть. С 1988 года на части танков в состав лобовой брони корпуса и башни введен обедненный уран (М1А1 НА — Heavy Armor). Боевая масса 57,155 т (М1А1) и 62,2 т (М1А1 НА). Изготовлено 4802 единицы.

М1А2(1994 г.) —стабилизированный командирский тепловизионный прибор кругового наблюдения CITV, баллистический вычислитель с увеличенным объемом памяти, лазерный дальномер на углекислом газе, интегральная бортовая информационная система IVIS, тепловизионный прибор наблюдения механика-водителя, более широкое использование элементов бронезащиты из обедненного урана, противокумулятивные экраны на крыше башни. Боевая масса 63,1 т.
