М. Барятинский - Пехотный танк «Черчилль»

Боевые машины «Черчилль VII» вооружались 75-мм пушкой Mk V с длиной ствола 36,5 калибра. Затвор клиновой, полуавтоматический. Скорострельность— до 20 выстр./мин. Масса орудия— 314 кг. Вертикальное наведение от - 12,5° до +20° с помощью подъемного механизма винтового типа. Электроспуск — ножной.

Боекомплект танков моделей VII и X состоял из 84 выстрелов; XLT — из 71 выстрела.

На танках модификаций V, VIII, XI и XILT устанавливалась 95-мм танковая гаубица Mk 1 с длиной ствола 20,75 калибра. Боекомплект гаубицы включал 47 выстрелов.

В «Черчиллях» всех модификаций (за исключением I, ICS и IICS) устанавливались два 7,92-мм пулемета Besa — спаренный и курсовой. Углы наведения спаренного пулемета совпадали с углами наведения пушки. Курсовой пулемет имел угол возвышения +17°, склонения - 8°. Горизонтальное наведение было возможно в секторе 47°. Боекомплект пулеметов — 4950 патронов калибра 7,92 мм (во всяком случае, такое количество указано во всех английских источниках). Однако в укладке танка «Черчилль III», проходившего испытания в СССР на НИБТПолигоне в сентябре 1942 года, имелось 7875 патронов этого калибра (35 коробок).

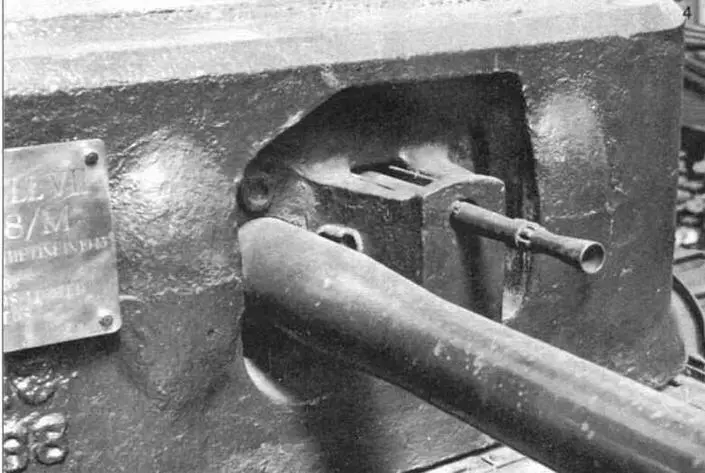

Все танки «Черчилль» имели внутренние маск-установки. На ф о т о: спаренная установка вооружения в амбразуре башни танка «Черчилль VII»

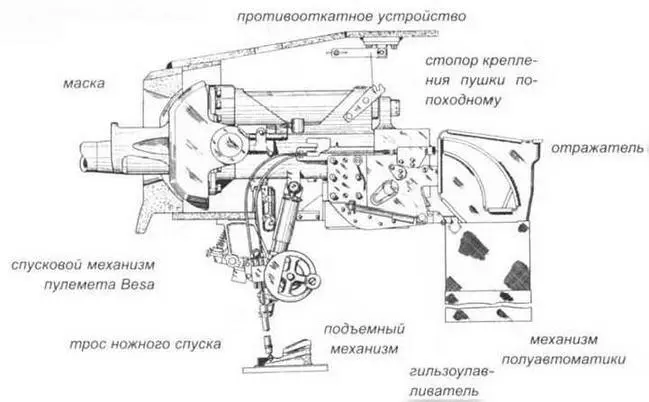

Установка 75-мм пушки в башне

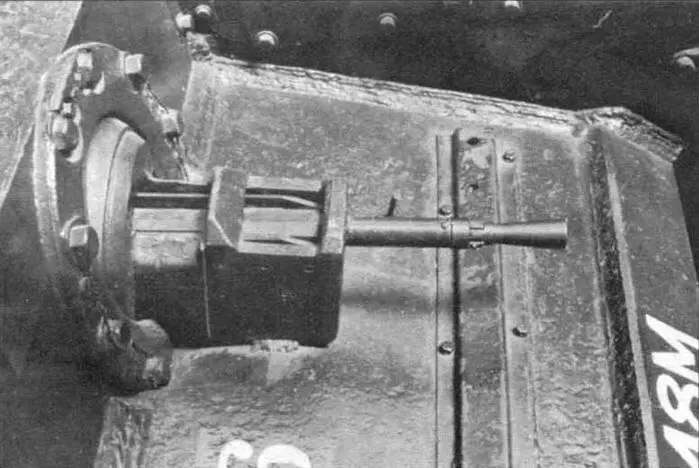

Шаровая установка курсового пулемета Besa с бронировкой

У части машин на специальном кронштейне на крыше башни крепилась зенитная установка Lakeman для 7,7-мм пехотного пулемета Bren. В его боекомплект входило 594 патрона.

У всех танков в крыше башни справа располагался 2-дюймовый (50.8-мм) миномет для стрельбы дымовыми минами (на «Черчиллях», воевавших в Красной Армии, для стрельбы из миномета использовались и осколочные мины от 50-мм ротного миномета советского производства). Масса миномета — 7,6 кг. Максимальная дальность метания дымовой мины —137 м, осколочной — 415 м. Вертикальный угол обстрела — от +5° до +37°; горизонтальный — 360° (задавался поворотом башни танка). Штатный боекомплект — 30 дымовых мин.

Для стрельбы из 2-фунтовой пушки и спаренного пулемета использовался телескопический прицел № 24В Mk I; для ведения огня из 6-фунтовых пушек — телескопические прицелы № 39 Mk I или № 33 Мк II; из 75-мм пушки — № 50x3L Mk I. Для стрельбы из курсового пулемета применялись телескопические прицелы № 30 Mk I или Mk IA и № 33 Mk IS или IIS.

ДВИГАТЕЛЬ.На танках всех модификаций устанавливался двигатель одной марки — 12-цилиндровый горизонтально-оппозитный карбюраторный жидкостного охлаждения Bedford «Twin- Six» мощностью 350 л.с. при 2200 об/мин. Диаметр цилиндра — 127 мм. Ход поршня — 139.7 мм. Рабочий объем — 21 237 см 3. Масса сухого двигателя — 1533 кг.

Количество топливных баков — шесть основных (по три с каждой стороны двигателя) и один дополнительный наружный. подключенный к системе питания двигателя. Общая емкость баков — 828 л. Карбюраторов — четыре, каждый на три цилиндра марки Solex 46FWHE.

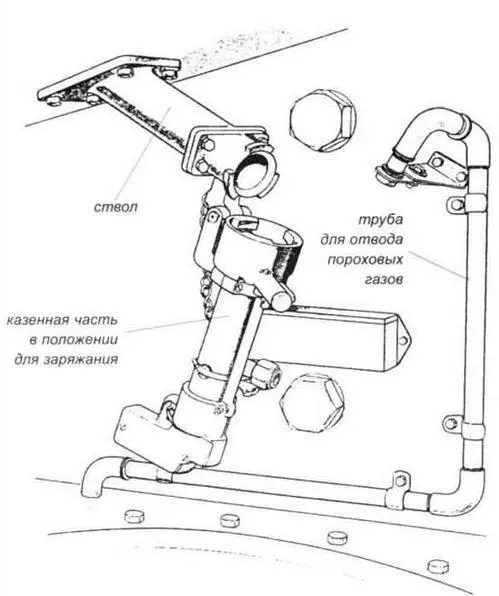

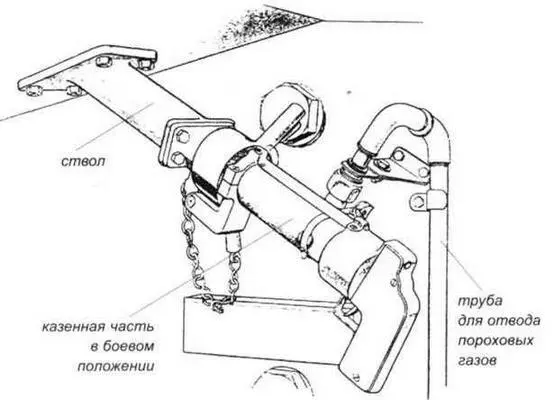

Двухдюймовый дымовой миномет: вверху — в положении для заряжания, внизу — в боевом положении

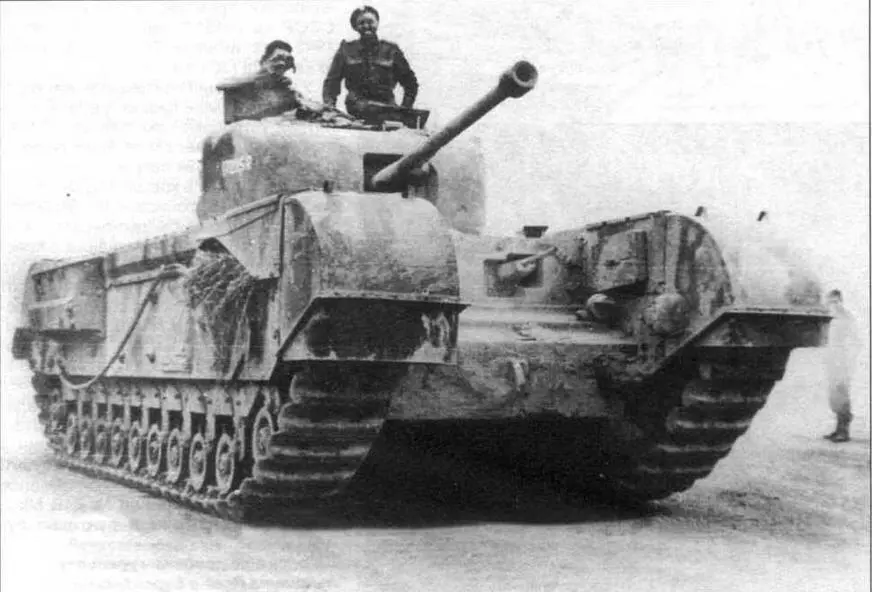

Модификация «Черчилль IV» отличалась от предыдущей главным образом наличием литой башни. На «четверках» чаще устанавливали и длинноствольную 6-фунтовую пушку Mk V

Система смазки — циркуляционная, под давлением, с сухим картером. Тип масляных насосов — шестеренчатые двухсекционные: один — нагнетающий, другой — откачивающий. Рабочая емкость системы смазки — 50 л.

Система охлаждения — жидкостная, замкнутого типа, с принудительной циркуляцией. Два трубчатых радиатора были установлены по обеим сторонам двигателя. Емкость системы охлаждения — 118 л.

ТРАНСМИССИЯвключала в себя однодисковый главный фрикцион сухого трения Borg and Beck, механическую четырехскоростную коробку передач Merrit-Brown Н4, объединенную в один агрегат с механизмом поворота, и бортовые передачи. Механизм поворота (цилиндрический дифференциал с двумя планетарными механизмами) обеспечивал поворот на месте и легкость управления танком при движении. Минимальный радиус поворота на 1-й передаче— 3,3 м. Управление машиной еще больше облегчалось за счет применения сервомеханизмов с гидроприводом.
