М. Барятинский - Пехотный танк «Черчилль»

Конструктивно танк Mk IV «Черчилль» представлял собой весьма оригинальную машину.

КОРПУСтанка был выполнен в виде прямоугольной сварной коробки. За счет охвата его гусеницами английским конструкторам удалось сделать корпус максимально широким — равным ширине танка. Это обеспечило достаточно свободную компоновку узлов и агрегатов внутри машины и комфортные условия работы экипажа. Характерной особенностью корпуса являлось наличие в его бортах (на уровне отделения управления) аварийных люков: прямоугольных у модификаций I — VI и круглых у VII — VIII.

В отделении управления находились места механика-водителя и пулеметчика (на модификации «Черчилль I» — наводчика-заряжающего 76-мм гаубицы). Для их посадки в танк служили два прямоугольных люка с двухстворчатыми крышками. На танках модификаций I — VI смотровой люк механика-водителя имел прямоугольную крышку, у VII — VIII — круглую.

К бортам корпуса на уровне моторного отделения болтами крепились короба воздухопритока к радиаторам системы охлаждения.

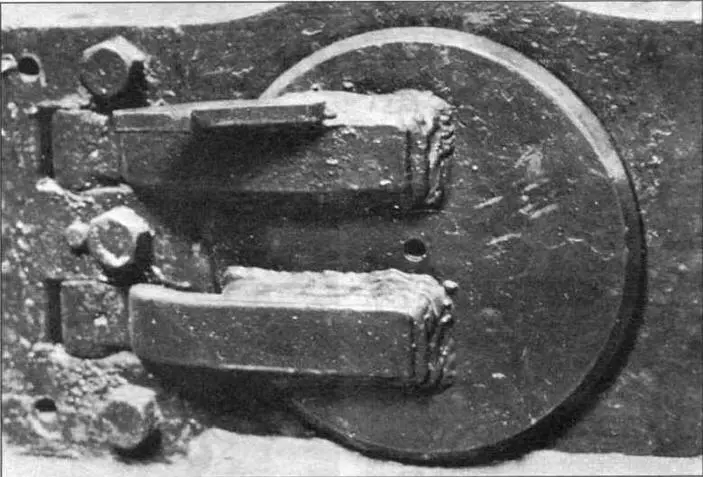

Смотровой люк механика-водителя танка модификации «Черчилль VII». Обращают на себя внимание характерные для английского танкостроения тех лет широкое применение болтовых соединений и грубое качество сварки

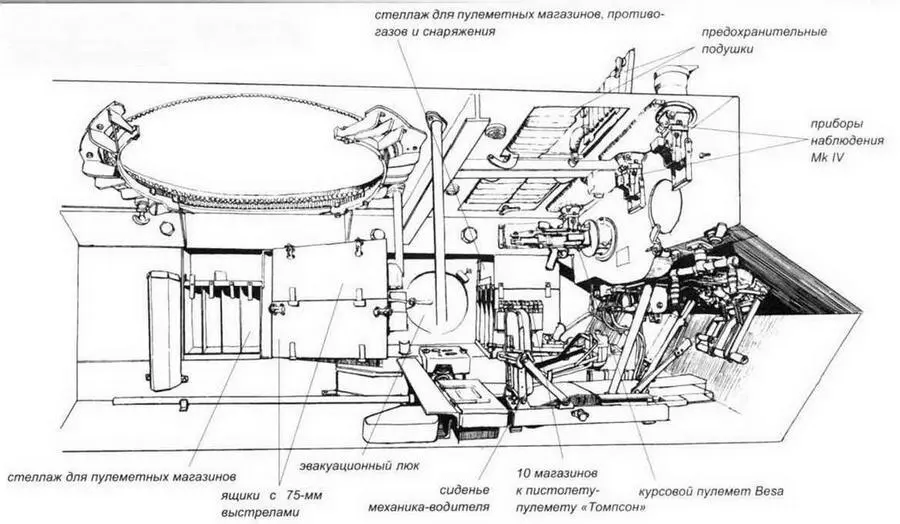

Компоновка отделения управления и боевого отделения танка «Черчилль VII» (вид с правого борта)

БАШНИтанков по способу изготовления делились на три типа: литые (модификации I, II. IV — VI), сварные (III) и смешанной конструкции (VII и VIII). Немного различаясь в размерах и конфигурации, все башни были практически идентичны по размещению агрегатов. люков и лючков, приборов наблюдения и вооружения. Начиная с танков «Черчилль III», люк заряжающего располагался под углом к оси машины. Танки версий VII и VIII получили вращающуюся командирскую башенку с семью перископическими смотровыми приборами. Начиная с машин модели IV поздних выпусков, колпак башенного вентилятора стал располагаться по оси симметрии башни. Все башни оснащались вращающимся поликом.

ВООРУЖЕНИЕ.На танках модификаций I, ICS, II, IICS в разных комбинациях устанавливались 2-фунтовая (40-мм) пушка Mk IX с длиной ствола 52 калибра и танковая гаубица 3" Howitzer OQF Mk I или Mk IA калибра 76 мм.

Пушка состояла из ствола, затвора с полуавтоматикой, люльки, противооткатного устройства, спускового механизма, гильзоулавливателя и плечевого упора. Масса ствола без затвора — 130,2 кг. Нормальная длина отката — 265 мм.

Вертикальные углы наведения в пределах от +20° до - 15° придавались пушке и спаренному пулемету с помощью плечевого упора, который крепился к левой щеке кронштейна гильзоулавливателя и мог регулироваться в соответствии с ростом наводчика.

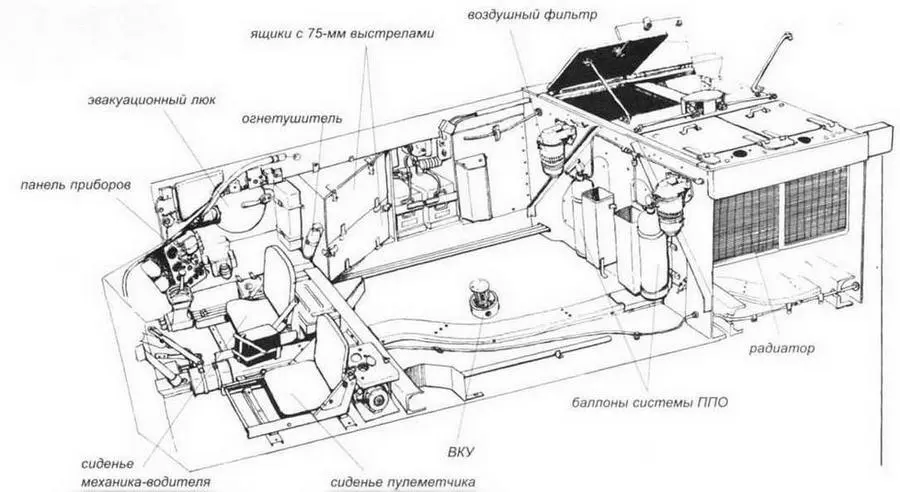

Компоновка отделения управления и боевого отделения танка «Черчилль VII» (вид с левого борта)

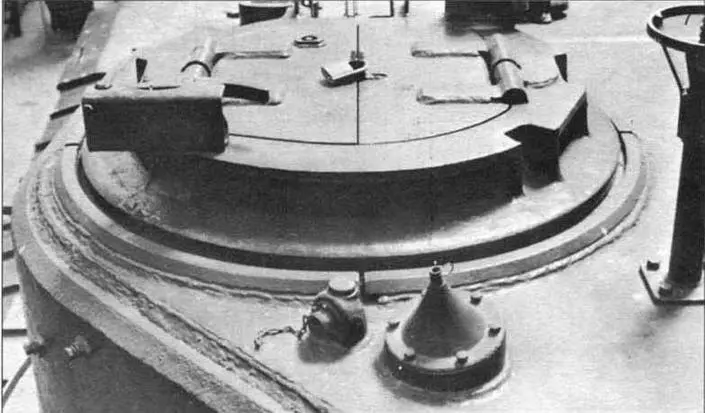

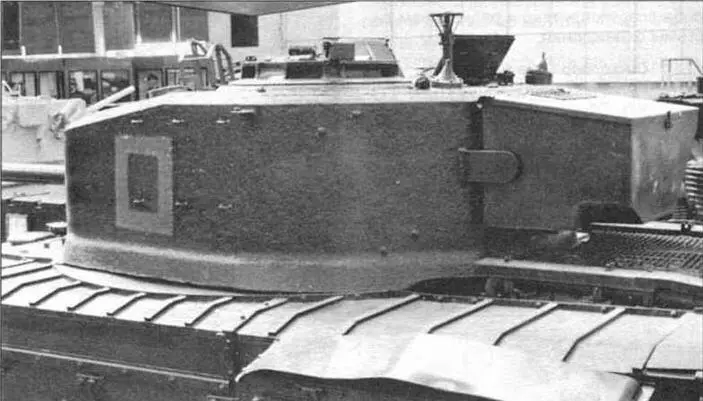

Вверху: башня танка модификации «Черчилль VII» с массивным ящиком для снаряжения. Внизу: командирская башенка с двухстворчатым люком. На переднем плане — левый антенный ввод радиостанции №19

Боекомплект орудий танка «Черчилль I» состоял из 150 выстрелов для пушки и 58 для гаубицы.

Танки модификаций III и IV вооружались 6-фунтовыми (57-мм) пушками Mk III и Mk V, а варианты VI, IX и IXLT — Mk V.

6-фунтовая пушка Mk III с длиной ствола 42,9 калибра была разработана на основе буксируемой противотанковой пушки Mk II. Затвор — вертикальноклиновой, полуавтоматика — копирного типа. Масса орудия — 326,88 кг.

Вертикальное наведение в пределах от - 8° до +17° осуществлялось с помощью плечевого упора и двух «пистолетных» рукояток, на которых находились электроспуски пушки и спаренного пулемета.

6-фунтовая пушка Mk V имела длину ствола 50 калибров и большую начальную скорость снаряда. Ее наведение по вертикали производилось с помощью подьемного механизма винтового типа.

Боекомплект танков с 6-фунтовой пушкой состоял из 84 артвыстрелов.
