Александр Карпенко: Ракетные танки

Ракетные установки в количестве четырех штук размещались по бортам танка попарно на крыльях, последовательно друг за другом. Для транспортировки и хранения реактивных снарядов (PC), а так же для защиты от осколков использовался специальный ящик-контейнер под каждый снаряд. Из него выходила направляющая для пуска PC. Ракетный танк КВ-1К прошел испытания. На вооружение танк не был принят.

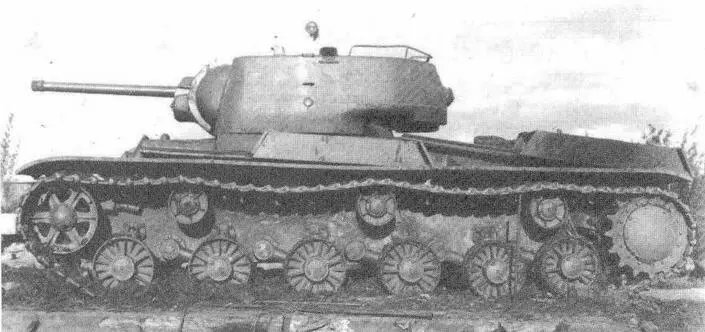

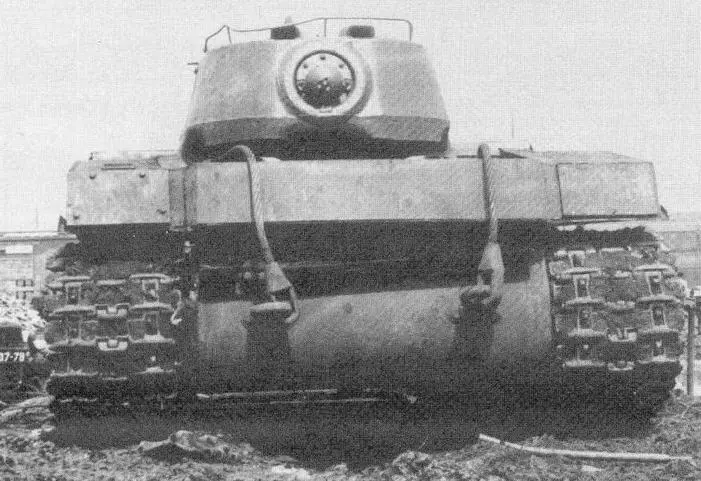

Тяжелый танк КВ-1К с реактивными снарядами на испытаниях

Состояние создан в 1942 году

Разработчик СКБ-2 ЛКЗ

Изготовитель ЛКЗ

Производство небольшая серия

Боевая масса, т ок. 45

Вес корпуса, т 15,7

Длина, мм:

- с пушкой вперед 6950

- корпуса 6637

- опорной поверхности 4400

Ширина, мм 3250

Высота, мм 2640

Колея, мм 2590

Клиренс, мм 450

Ср. уд. давление на грунт, кг/см 2. 0,74-0,76

Двигатель: - тип 4-тактный V-образный бескомпрессорный дизель В-2К струйного распыления

- максимальная мощность, л.с 600

- тип топлива дизельное ДТ, газойль Э

- тип охлаждения водяное принудительное

Тип радиатора водяной

Тип воздухоочистит "Вортонс" или "Циклон"

Запас топлива, л 610-1000

Максимальная скорость, км/ч ок. 41

Запас хода, км 250-300

Ходовая часть:

- тал ведущих колес литые с 2 съемными венцами заднего расположения

- тип направляющих колес литые со стальным ободом переднего расположения

- способ натяжен. гусеницы поворот кривошипа

- тип поддерживающих катков литые со стальным ободом

- тип опорных катков литые со стальным ободом

- тип подвески независимая тосионная

- тип гусеницы штампован, мелкозвен.

- тип зацепления цевочное

- число траков в гусенице 90

Преодолеваемые препятствия:

- подъем, град 40

- крен, град 30

- ров, м 2,5

- стенка, м 1,0

- брод, м 1,6

Бронирование, мм (угол наклона, град.):

- лоб корпуса верх 75 (30)

- лоб корпуса середина 50 (70)

- лоб корпуса низ 60 (25)

- борт корпуса 60

- корма корпуса 60

- крыша корпуса и башни 30

- днище корпуса 30

- лоб башни 100

- борт башни 82(15)

- бронировка оружия 82

Экипаж, чел 5

Вооружение:

Тип орудия одна 76,2-мм пушка ЗИС-5

- боекомплект, выстрелов ок. 90

- угол горизонт, наведения, град 360

- угол горизонт, навед., град. .. от -5 до +25

Тип пулеметов 7,62 мм ДТ

- боекомплект, патронов до 3000

- угол горизонт, наведения, град 30

- угол горизонт, навед., град -12

Реактивные снаряда четыре PC-132

Прицел 9Т-7, ПТ-4-7

Радиостанция ЮР

Реактивный снаряд разрабатывался в НИИ-1 для ракетных танков, вероятно, легкого танка типа ПТ-85 ("объект 906"), в начале 60-х гг. Снаряд прошел опытную отработку, на вооружение не принимался.

85-мм танковый НУРС АРС-85

Состояние .... разрабатывался в начале 60-х гг.

Разработчик НИИ-1 ГКОТ

Калибр снаряда, мм 84,8

Дальность стрельбы, м... 1000

Длина снаряда, мм 491

Масса снаряда, кг 4,77

Тип выстрела унитарный

Тип БЧ — осколочно-фугасная

Масса ВВ, кг. 0,5

Тип взрывателя контактный

Тип двигателя реактивный

Диаметр внешний/внутренний пороховых шашек, мм 40/8

Длина пороховой шашки, мм. 550

132-мм реактивный снаряд ТРС-132 предполагалось использовать из специальных пусковых установок ракетных танков, работы по которым активно проводились в конце 50-х - начале 60-х гг.

ВНИИ-100 в 50-е гг. проводил испытания штатных 140-мм реактивных снарядов М-140Ф при пусках из различных типов пусковых устройств и при различных скоростях схода снарядов. При начальной скорости снаряда в 35-50 м/с и штатной открытой направляющей трубе кучность стрельбы была Вb=Вb=4-8 т.д., при 60- 170 м/с и при полузакрытой направляющей трубе Вb=Вb=1,25-4 т.д. Испытатели ожидали при стрельбе 132-мм снарядами ТРС-132 при начальной скорости стрельбы 200-300 м/с и при закрытой направляющей трубе получить кучность стрельбы Вb=Вb=0,5-1,25 т.д.

132-мм танковый НУРС
