Александр Карпенко - Ракетные танки

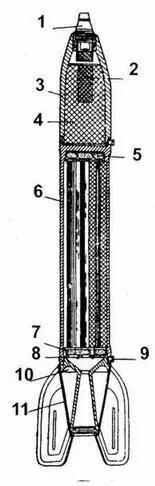

Разрез реактивного снаряда М-8:

1 - взрыватель; 2 - дополнительный детонатор; 3 - корпус боевой части; 4 ~ разрывной заряд; 5 - донный воспламенитель; 6 - реактивная камера; 7 - диафрагменный воспламенитель; 8 - дисковая диафрагма; 9 - направляющий штифт; 10- сопло; 11 - конус обтекателя

Состояние на вооружении с октября 1941 г.

Разработчик СКБ завода №733 ("Компрессор"), НИИ-3, КБ з-да №37

Завод-изготовитель №733, "Красная Пресня"

Производство серия

Тип гусеничная на базе шасси плавующего танка Т-40 (Т-60)

Полная масса, кг 5800

Длина, мм 4100

Ширина, мм 2342

Клиренс, мм 300

Двигатель:

- тип карбюратор Г АЗ-202

- максимальная мощность, л.с 70

Максимальная скорость, км/ч 45

Запас хода по топливу, км 450

Преодолеваемые препятствия:

- подъем, град 35

- водная преграда, м 0,9

Разработчик СКБ з-да "Компрессор"

Тип снаряда М-8

Калибр снаряда, мм 82

Дальность стрельбы, км 5,5

Длина ствола ПУ, мм 2000

Число направляющих 12

Число снарядов на направляющих 24

Углы наведения, град.:

- вертикального от -3 до +45

- горизонтального ±50

Время полного залпа, сек 8-10

Время готовности к стрельбе, мин 1,5-2 |

Время перезаряжания, мин 5-6

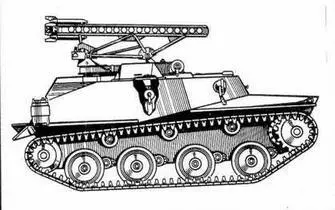

Реактивная установка БМ-8-24 на базе шасси тапка Т-40

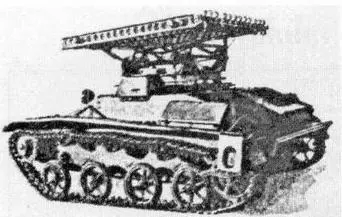

Реактивная установка БМ-8-24 на базе шасси танков Т-60

Корпус танка Т-40 (Т-60) сварной из катаных броневых листов. На серийном танке Т-60 впервые было применено устройство для подогрева зимой охлаждающей жидкости двигателя. Реактивная установка отличалась высокой проходимостью, имела в корпусе укрытие для боевого расчета и позволяла вести стрельбу прямой наводкой. В годы Великой Отечественной БМ-8-24 на танках применялись под Москвой и Сталинградом, в Крыму, на Северо-Западном и Волховском фронтах.

Состояние на вооружении

с июля- августа 1941 года

Разработчик НИИ-3 (РНИИ)

Завод-изготовитель №№ 70,12, 4, 522, Горьковский АЗ, Брянский химзавод, Нижнетагильский химзавод и др.

Производство серия с 1941 г.

Калибр снаряда, мм 82

Дальность стрельбы, м 5000-5515

Дальность активного участка, м 80

Скорость, м/сек:

- начальная 50

- наибольшая 315

Длина снаряда, мм:

- вариант 1 660-680

- вариант 2 714

Размах стабилизаторов, мм 200

Тип пороха Н,НМ-2

Точность стрельбы, м 105 х 220

Масса снаряда, кг:

- вариант 1 7,92-8

- вариант 2 7,98

- неокончательно снаряженного выпуска

1942 года (з-дом №4) 6,475-6,735

Масса ракетной части, кгн 5,13

Пороховой заряд:

- разработчик:

вариант 1 НИИ-6

вариант 2 ОТБ з-да №98

- изготовитель ... НИИ-6, Гос. з-д НИИ-6, завод №59 (г.Ворошиловград), 98 (г.Пермь)

- вес вариант 1, кг 1,04

- вес вариант 2, кг 1,18(1,2)

Первый отечественный тяжелый танк КВ, имевший однобашенную компоновку, был создан СКБ-2 Ленинградского Кировского завода (ЛКЗ) в 1939 г. Его главным конструктором был Ж.Я.Котин, ведущим конструктором - Н.Л.Духов. Опытный образец танка КВ выпущен в сентябре 1939 г., машина принята на вооружение РККА 19 декабря 1939 г. Серийные танки отличались наличием курсового пулемета и выпускались с башней двух типов: сварной из листов толщиной 75 мм или литой с толщиной стенок 95 мм. Пушка Л-11 была заменена 76,2 мм пушкой Ф-32, ас 1941 г. танк выпускался с 76,2 мм пушкой ЗИС-5 с боекомплектом 114 выстрелов. Бронезащита корпуса была усилена дополнительными 25-мм экранами. Толщина стенок литой башни доведена до 105 мм.

В 1941-1942 гг. в СКБ-2 ЛКЗ был разработан вариант танка КВ-1К с дополнительным размещением четырех 132-мм реактивных снарядов М-13. PC М-13 создан в НИИ-3 на базе авиационного реактивного снаряда РС-132. Во время испытаний с БМ МУ-2 имел обозначение РОФС-132. Принят на вооружение под маркой М-13.

В 1942 г. были изготовлены опытные образцы боевой машины КВ-1К. В качестве шасси уже использовался модифицированный танк КВ-1C (скоростной) - развитие танка КВ-1 с новой трансмиссией, облегченным бронированием корпуса и литой башней меньших размеров.
