Александр Карпенко - Ракетные танки

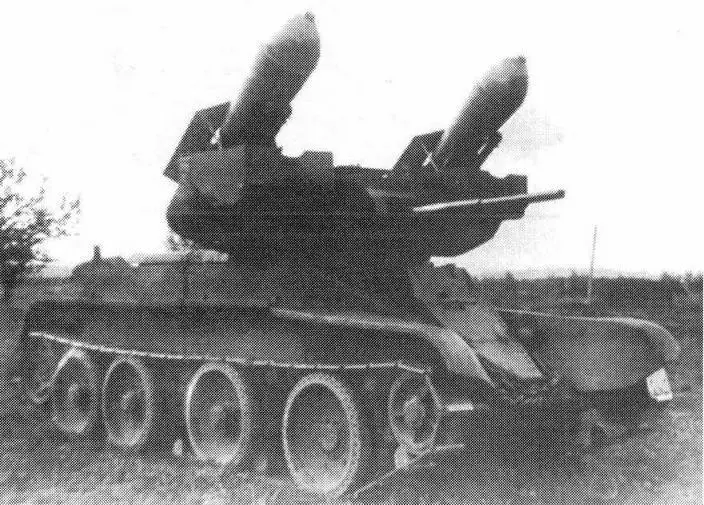

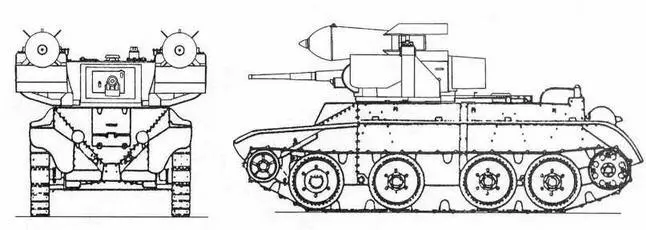

Опытный танк РБТ-5 е 250-кг танковой торпедой ТТ

Опытный танк РБТ-5 е 250-кг танковой торпедой ТТ

Состояние испытания в 1935 году

Разработчик НПО ВАММ и КБ ХПЗ

Изготовитель ХПЗ им. Коминтерна

Производство опытный образец

Боевая масса, т ок. 12

Длина, мм:

- с пушкой вперед 5350

- корпуса 5350

Ширина, мм 2230

Высота по крышу башни, мм 2250

Клиренс, мм 350

Ср. уд. давление на грунт, кг/см 20,65

Двигатель:

- тип карбюраторный М-5

- максимальная мощность, л.с 400

Удельная мощность, л.с./т 34,8

Максимальная скорость, км/ч:

- на колесах 72

- на гусеницах 52

Запас хода, км:

- на колесах 300

- на гусеницах 200

Преодолеваемые препятствия:

- подъем, град 37-42

- крен, град 30-35

- ров, м 1,8-2,0

- стенка, м 0,55

- брод, м 0,9-1,0

Бронирование, мм:

- лоб корпуса и башни 13

Экипаж, чел 3

Вооружение:

Тип орудия одна 45-мм танковая пушка обр.1932 г. (20К)

Тип пулеметов один 7,62 мм ДТ

Ракетное две танковые торпеды ТТ

Прицел ТСМФ, ПТ-1

Радиостанция 71-ТК-1

Опытный образец ракетной установки изготовлен на московском заводе № 37, а ее монтаж на танк БТ-5 был осуществлен на ХПЗ. Клепаная конструкция пусковой установки была выполнена по типу фермы, собранной из швеллеров. Каждая ракета хвостовой частью устанавливалась в направляющую втулку и автоматически стопорилась. Уравновешивание установки осуществлялось с помощью специального пружинного механизма. Наведение установки в вертикальной плоскости осуществлялось изнутри машины с помощью рукоятки специального подъемного механизма, имевшего две передачи. В горизонтальной плоскости наведение обеспечивалось поворотом башни. Максимальный угол возвышения 48° позволял поражать различные цели на дальности до 1500 м. Выстрел производился с помощью электрозапала.

Перед пуском ракеты производилась предварительная пристрелка цели 45-мм штатной пушкой танка, затем с помощью переходных таблиц вводился поправочный коэффициент в вертикальные углы наводки пусковой установки и пуск ракет.

Танковая торпеда и пусковая установка не были полностью отработаны, они имели ряд конструктивных недоработок. В тоже время ТТ имела малую дальность стрельбы, низкую вероятность поражения цели и высокую уязвимость от пуль и осколков. Эти причины послужили основанием на прекращение дальнейших работ над танком РБТ-5 и ТТ. Результаты работ по танку РБТ-5 легли в основу новых ТТТ, утвержденных начальником НТО АБТУ РККА 29 января 1935 г.

Согласно тактико-техническим требованиям, утвержденным начальником НТО АБТУ РККА 29 января 1935 г., в качестве дополнительного вооружения на штатной башне танка БТ-5 необходимо было установить два 132-мм реактивных орудия.

Реактивная установка имела круговой обстрел на дальности до 4 км. Внешние элементы изготовили с учетом требования защищенности от пуль и артогня противника. Придание углов возвышения для реактивных орудий - раздельное.

Установка на танк БТ-5 в качестве дополнительного вооружения 132-мм реактивных снарядов (PC) производилась в РНИИ с привлечением инженера АБТУ В.И.Александрова. В апреле 1935 г. был разработан проект и изготовлены опытные образцы установки 132-мм PC на БТ-5.

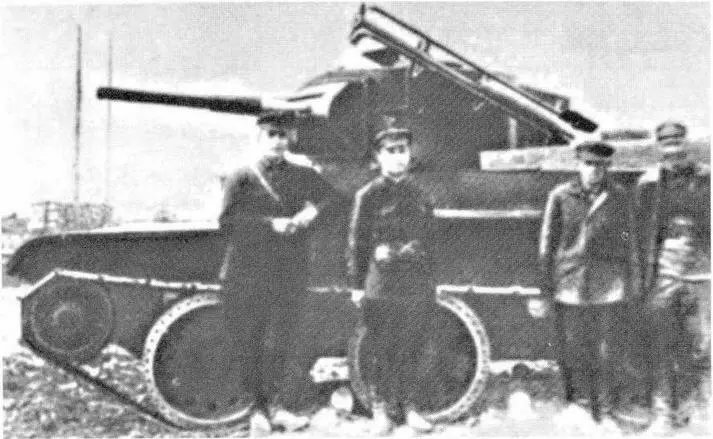

Для проведения экспериментальных работ 132-мм ракетное орудие (разработчик Ю.А.Победоносцев) было закреплено с помощью болтов только на одной (левой) стороне башни танка, оно обеспечивало пуск двух реактивных снарядов. Задача экспериментальной установки состояла в изучении действия газовой струи, образующейся при выстреле, на механизмы и экипаж танка. Наведение по вертикали ограничивалось только двумя фиксированными углами возвышения в 0° и 20°. Перед пуском реактивных снарядов производилась пристрелка с помощью 45-мм танковой пушки.

Испытания опытной установки были проведены на артполигоне под Софрино. На первом испытании 28 апреля 193'5 г. произведено три выстрела, третий выстрел сделан с работающим мотором, с экипажем. Стрельба прошла успешно, дальнейшие испытания из-за опасности возникновения пожара приостановлены. 22 мая 1935 г. они возобновились, был произведен всего один выстрел, во время которого струя сорвала защитный кожух над воздухоочистителем и входными жалюзи, а также пробку с заправочной горловины правого топливного бака. 26 мая 1935 г. был осуществлен успешный пуск четырех фугасных и двух агитационных реактивных снарядов. Испытания показали, что стрельба реактивными снарядами с танка возможна и при внесении необходимых конструктивных изменений безопасна. Опытная модернизация танка продолжалась до февраля 1936 г. Однако, несмотря на положительные результаты, командование АБТУ работы прекратило.
