Проект танка БТ-5 со 132-мм реактивным орудием

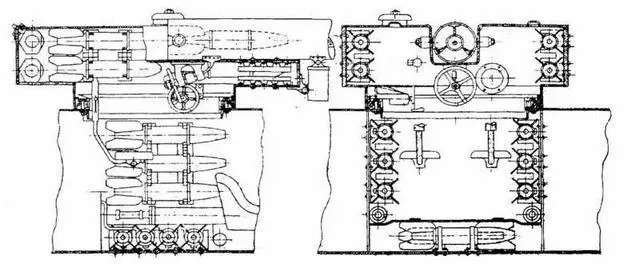

Руководство РНИИ (НИИ-3) считало целесообразным проводить работы по оснащению танков реактивным оружием. При проведении в 1934-1936 гг. исследовательских и проектных работ в НИИ-3 было разработано несколько вариантов установки 132-мм реактивных снарядов на легкие танки БТ-5 и БТ-7. В одном варианте проекта основное вооружение танка было сохранено, две реактивные установки размещались по бортам башни в качестве дополнительного вооружения. Горизонтальный угол обстрела составлял 360°, вертикальный - от -5° до +25°. В боезапасе реактивных установок, размещенном в кормовой части башни вместе с механизмом подачи, укладывались восемь PC. Заряжание установок осуществлялось в горизонтальном положении, выстрел производился с помощью электроспуска от аккумулятора. Расчетная скорострельность должна была составлять 4 выстрела в мин. Масса всей реактивной установки не превышала 650 кг.
Во другом варианте на танке БТ-5 предусматривалась установка специальной прямоугольной башни с основным реактивным вооружением и механизмами управления. В качестве дополнительного оружия на танке предполагалась установка 7,62-мм пулемета ДТ. Боекомплект танка состоял из 18 ракет PC.
Реактивная установка БМ-13 на базе танка Т-40
Танк Т-40 разработан в КБ завода №37 (главный конструктор Н.А.Астров, 1939) для замены легкого танка Т-38. Танк Т-40 предназначался для ведения разведки.
Корпус танка изготовлен из броневых катаных листов, соединенных сваркой или клепкой. Новым в его конструкции было использование в качестве упругого элемента индивидуальной подвески опорных катков торсионных стержней, работающих на скручивание. Двигатель размещен в средней части корпуса, а трансмиссия - в передней. Для движения по воде применяются четырехлопастные винты с приводом от основного двигателя, для управления - водоходные рули. Для лучшей устойчивости и маневренности на плаву сварной корпус танка вверху расширен, а передняя часть скошена. Решение о начале производства танка Т-40 принято в декабре 1939 г., выпуск машины начался весной 1940 г. и продолжался до осени 1941 г.
На базе шасси танка Т-40 в СКБ завода №733 "Компрессор" в 1941 г. была создана самоходная реактивная установка под 132-мм реактивный снаряд М-13. В том же году было изготовлено небольшое количество реактивных установок.

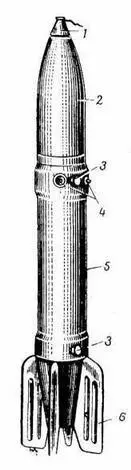

Реактивный М-18:
1 - взрыватель; 2 - боевая часть; 3 - направляющие штифты; 4 - пиросвечи; 5 - реактивный двигатель;
Основные характеристики реактивной установки на базе танка Т-40
Состояние создана в 1941 году
Разработчик СКБ завода №733 ("Компрессор"), НИИ-3, КБ з-да №37
Завод-изготовитель №733, "Красная Пресня"
Производство опытные образцы
Тип установки на базе танка Т-40
Полная масса, кг 5800
Длина, мм 4100
Ширина, мм 2342
Клиренс, мм 300
Двигатель:
- тип карбюратор Г АЗ-202
- максимальная мощность, л.с 70
Максимальная скорость, км/ч 45
Запас хода по топливу, км 450
Преодолеваемые препятствия:
- подъем, град 35
- водная преграда, м 0,9
Реактивная установка:
Разработчик СКБ з-да "Компрессор"
Тип направляющих баллонные
Калибр снаряда, мм 132
Тип снаряда М-13
Дальность стрельбы, м до 8000
Время полного залпа, сек 7-10
Основные характеристики 132-мм реактивного снаряда
Состояние на вооружении с июня 1941 г.
Разработчик РНИИ
Завод-изготовитель ..№4, №70, №77 и др.
Производство серия с 1941 г.
Калибр снаряда, мм 132
Макс, дальность стрельбы, м 8470-8500
Скорость полета, м/сек до 355
Длина снаряда, мм 1410-1415
Размах стабилизаторов, мм 300
Масса снаряда, кг 42,3-42,5
Боевая часть:
- тип осколочно-фугасная
- масса БЧ, кг 21,3
- масса ВВ, кг 4,9
Тип взрывателя ГВМ-3,ГВМЗ-1
Характеристики рассеивания:
- Bd/x 1/65-1/80
- Bb/x 1/45-1/48
Радиус сплошного поражения, м 8-10
Тип двигателя реактивный
Тяга двигателя, kN(Kr) 19,6-20,4
Тип пороха нитроглицериновый "Н"
Вес порохового заряда, кг 7-7,13(7,2)
Вес двигателя, кг 20,8
Реактивная установка БМ-8-24 на базе шасси танков Т-40 и Т-60 (изделие 52-353-Б)
Руководитель разработки В.А.Тимофеев, ведущий конструктор шасси Д.И.Сазонов. Артиллерийская часть реактивной установки БМ-8-24 устанавливалась на танк Т-40 (Т-60) вместо башни. Реактивный снаряд М-8, применяемый на установке, был создан в НИИ-3 НКБ на базе авиационного реактивного снаряда РС-82, принятого на вооружение РККА в 1937 г.
