Владимир Кофман - Германские легкие крейсера Второй мировой войны

Двойное дно проходило на протяжении 2/3 длины, от отсека VI до отсека XVII, между 22-м и 90-м шпангоутами. Его помещения использовались для хранения жидкого топлива, резервной воды и балласта. В числе главных отличительных особенностей внутреннего расположения можно отметить необычную позицию электрогенераторов (в отсеке XIX в самом носу, перед погребами боезапаса носовой группы артиллерии ГК) и размещение кают унтер-офицеров в корме. Помещения команды занимали всю переднюю часть корпуса на главной и средней палубе. Командный состав размещался в носовой и кормовой надстройках, а средняя надстройка за второй трубой предназначалась для служебных помещений и кают-компании.

Сразу после вступления в строй «Эмден» имел трубчатую переднюю мачту, заканчивающуюся дальномерно-наблюдательным постом в виде характерной для немецких легких крейсеров времен 1-й мировой войны высокой и узкой «воронки», однако после первых испытаний эту конструкцию несколько изменили, уменьшив общую высоту, поскольку мачта сильно раскачивалась, делая работу наблюдателей и операторов дальномера на топе практически невозможной. Форму поста изменили: он стал более широким и менее высоким. Первый опыт эксплуатации выявил чрезмерный вес высоко расположенных конструкций, поэтому в ходе главной модернизации в 1934 г укоротили обе трубы. В 1938 г крейсер получил новый форштевень; вместо исходного серповидного он стал типично крейсерским, скошенным.

Бронирование практически полностью повторяло военные проекты. Бортовой пояс толщиной 50 мм прикрывал все пространство от отсека III до отсека XVIII включительно, заканчиваясь спереди броневым траверзом. Примерно на уровне его верхней кромки проходила броневая палуба толщиной 40 мм. Ее края спускались к нижней кромке пояса под углом 40°, образуя скосы, усиливавшие защиту борта. В оконечностях палуба утоньшалась до 20 мм. По германской традиции боевая рубка представляла собой солидное сооружение со стенками толщиной 100 мм. В общем конструкция для столь небольшого водоизмещения выглядела весьма солидной и хорошо продуманной, а защита борта почти гарантировала корабль от огня 6-дюймовых орудий на средних дистанциях боя.

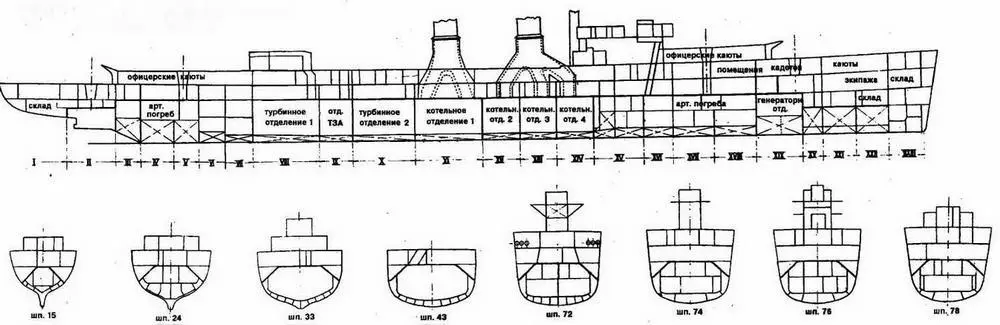

Продольный и поперечные разрезы крейсера «ЭМДЕН»

Артиллерия «Эмдена» также почти соответствовала крейсерам времен войны. На нем использовались все те же орудия 150-мм с длиной ствола 45 калибров в установках С/16 с боезапасом 120 снарядов на ствол. Правда, первоначально предполагалось установить 8 пушек в полузакрытых спаренных установках с легким бронированием {по 2 установки в обоих оконечностях), однако общее состояние разрухи в послевоенной Германии не позволило создать «спарку» в срок, и веймарский первенец остался с открытыми одноорудийными. (Предполагалось произвести замену в первый подходящий момент, однако своих двухорудийных установок крейсеру пришлось безуспешно ждать до конца карьеры!) Единственным улучшением по сравнению с кайзеровским прототипом стало расположение второго орудия в" носу на надстройке, обеспечивающее 6- орудийный залп на борт и трех-четырехорудийный в нос и корму. Максимальная дальность стрельбы составляла 95 каб - вполне достаточно для 20-х гг. Вооружение дополняли два 88-мм зенитных орудия (впоследствии добавлено еще одно) и два двухтрубных торпедных аппарата. Первоначально они имели калибр 500 мм, но затем их заменили на стандартные для нового немецкого флота 533-мм. Опять-таки, по исходному проекту предполагалось иметь 4 таких аппарата, но конструкторы сочли вес расположенного над верхней палубой оборудования слишком большим, и, чтобы не уменьшать проектную остойчивость, пришлось ограничиться только двумя. Как и подавляющее большинство немецких кораблей всех классов, "Эмден" был оборудован рельсовыми путями для минных постановок. Всего он мог принимать до 120 мин различных образцов времен 1-й мировой войны. Использование кормовых орудий в этом случае было весьма проблематичным.

Оборудование управления стрельбой практически не претерпело изменений со времен 1-й мировой войны, и оставляло желать лучшего, хотя и не уступало соответствующим системам последних британских крейсеров. Для определения дистанции служили три 4-м дальномера (на топе передней мачты, на боевой рубке и на задней надстройке). Информация от них поступала в центральный пост под броневой палубой (перед носовым котельным отделением). Определенным улучшением по сравнению с предшественниками являлись специальные дальномеры для зенитной артиллерии (на крыльях мостика) и для торпедной стрельбы (на задней надстройке).
