1 — радиостанция Р-123; 2 — блок питания радиостанции; 3 — азимутальный указатель; 4,20 — вентиляторы; 5 — защитный колпак ввода антенны; 6 — ночной прицел ТПН-1; 7— прибор наблюдения ТНП-165; 8— прицел ТШ2Б-41; 9 — фильтр радиопомех; 10 — распределительный щиток; 11 — шток силового цилиндра; 12 — пушка; 13 — пополнительный бак; 14 — спаренный пулемет; 15 — бачок для воды; 16 — преобразователь напряжения; 17 — прибор наблюдения заряжающего; 18 — распределительная коробка стабилизатора; 19 — коробка управления механизмом выброса гильз; 21 — сумка с ЗИП пушки; 22 — аппарат Ns 4 ТПУ; 23 — сиденье заряжающего; 24 — боеукладка в баках-стеллажах; 25 — аптечка; 26,27 — магазин-коробки; 28—блок усилителей; 29 — сиденье наводчика; 30 — пульт управления; 31 — баллоны со сжатым воздухом; 32 — механизм поворота башни

Механизм выброса состоит из ограждения; рамки; захвата; гильзы с фиксатором взведения и сброса; механизма взвода; захвата с копиром и тягой; стопорного устройства рамки с зацепом, штоком и пружиной; привода рамки с тягой и рычагами; редуктора рамки с электродвигателем; крышки люка с приводом; копира; редуктора люка с электродвигателем; коробки управления и электромонтажного комплекта.

В исходном положении рамка опущена вниз и стопорится зацепом за неподвижное ограждение. Торсион захвата раскручен, дополнительные пружины расслаблены. Защелка под действием пружины коромысла прижата к зубу левого кронштейна захвата. Створка под действием пружины занимает вертикальное положение. Люк выброса закрыт.

При откате ствола во время выстрела вместе с казенником перемещается тяга, шарнирно связанная с копиром, который взводит зацепы захвата, закручивая пластинчатый торсион и растягивая дополнительные пружины. Копир воздействует на кулак захвата до тех пор, пока захват с зацепами не займет положение в плоскости, перпендикулярной к оси канала ствола. При накате ствола (промежуточное положение) штифт копира встречает на пути створку и увлекает ее за собой. Поворачиваясь на своей оси, створка воздействует на зацеп и отклоняет его в направлении перемещения копира, освобождая при этом рамку от стопорения за неподвижное ограждение.

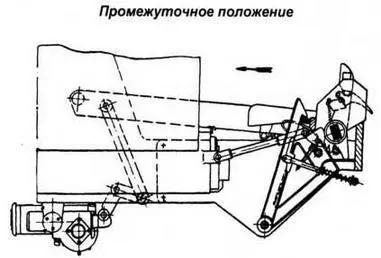

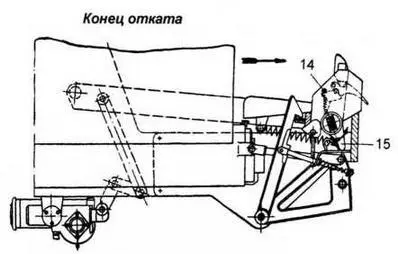

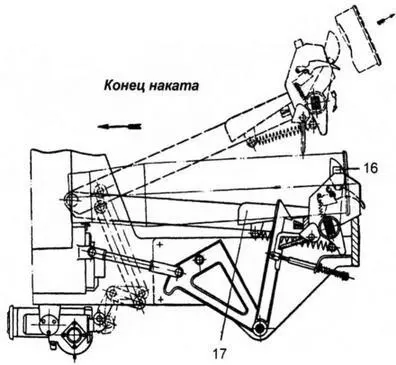

Схема работы механизма выброса:

1 — казенник пушки; 2 — тяга; 3 — копир; 4 — штифт; 5 — зацеп рамки; 6 — коромысло; 7 — защелка; 8 — зацеп захвата; 9 — торсион: 10 — створка; 11 — пружина; 12 — вал; 13 — ограждение: 14 — палец электромагнита; 15 — кулак захвата; 16 — буфер; 17 — лоток

Экстрактируемая гильза, попав на приемный лоток, с силой ударяется фланцем в скосы зацепов захвата и, преодолевая сопротивление пружин, раздвигает их в стороны. При этом резиновые буфера ограничивают развод зацепов в стороны и тем самым обеспечивают надежное удержание гильзы после прохождения ее за зацепы захвата. При ударе фланцем о заднюю стенку ограждения гильза включает кнопку запуска электрической схемы. Происходит открывание люка в башне и подъем рамки

на линию выброса. Рамка поднимается до тех пор, пока кулачок не коснется плоскости копира и не включит переключатель ограничения подъема в положение рамки против люка в башне. С включением переключателя подается напряжение на электромагнит сброса, который пальцем освобождает захват с зацепами от удержания его защелкой. Силой взведенного торсиона и пружин гильза выбрасывается через люк наружу. После выброса гильзы рамка опускается в исходное положение и люк в башне закрывается, а все узлы механизма выброса занимают исходное положение.
