М. Барятинский - Средний танк Т-62

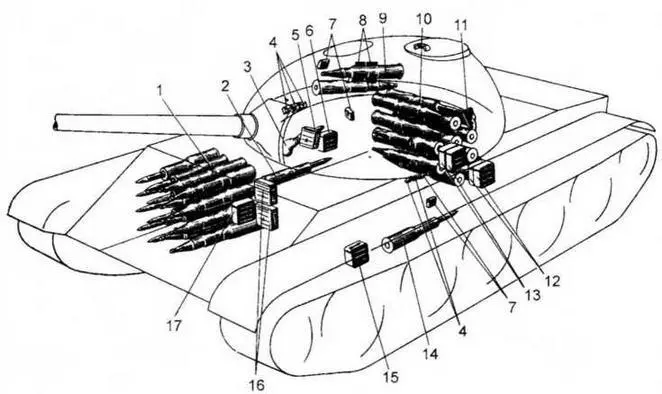

Размещение боекомплекта в танке:

1 — укладка на 16 выстрелов в двух баках-стеллажах; 2 — хомутиковая укладка на один выстрел; 3 — укладка автомата АК; 4 — стеллажи с сумками для ручных гранат Ф-1; 5 — магазин-коробка в установке пулемета; 6 — магазин-коробка для пулемета на правом борту корпуса танка; 7 — сумки с патронами для сигнального пистолета; 8 — две сумки под магазины с патронами для автомата АК; 9 — хомутиковая укладка на два выстрела; 10 — стеллажная укладка на 20 выстрелов; 11 — кобура сигнального пистолета; 12 — магазин-коробки к пулемету на левом борту корпуса танка; 13 — магазин-коробки к пулемету на перегородке стеллажной укладки; 14 — хомутиковая укладка на один выстрел; 15 — магазин-коробка к пулемету на кронштейне баллонов воздухопуска; 16 — магазин-коробки к пулемету на щитке аккумуляторов; 17 — магазин-коробка к пулемету у перегородки аккумуляторов

На танках ранних выпусков установлен электрогидравлический стабилизатор «Метеор», на последующих — «Метеор М» и «Метеор М1»; их характеристики практически одинаковы. «Метеор» имеет электронику на лампах, а «Метеор М» и «Метеор М1» — на транзисторах. Стабилизатор обеспечивает угловые скорости наведения пушки в горизонтальной плоскости от 0,07 до 16 град/с и в вертикальной — от 0,07 до 4,5 град/с.

Боекомплект пушки У-5ТС состоит из 40 унитарных выстрелов с бронебойно- подкалиберными, кумулятивными и осколочно-фугасными снарядами. Выстрелы размещены в специальных укладках в корпусе и башне танка: 16 — в двух баках-стеллажах в носовой части корпуса; 20 — в стеллажной укладке у перегородки силового отделения; 2 — с помощью хомутиковых укладок крепятся по бортам корпуса танка; 2 — в хомутиковой укладке на борту башни. Все боеукладки рассчитаны на размещение выстрелов с любым типом снаряда, за исключением хомутиковой укладки на правом борту башни, которая приспособлена только под выстрелы с бронебойно-подкалиберными снарядами.

Для всех выстрелов пушки У-5ТС используются одинаковые гильзы: стальная 4Г9 массой 7,95 кг или латунная 4Г10А массой 8,45 кг. Выстрелы с подкалиберными снарядами комплектуются только латунными гильзами, как более надежными.

Стреляные гильзы автоматически удаляются из боевого отделения с помощью механизма выброса стреляных гильз на всем диапазоне вертикальных и горизонтальных углов наведения пушки.

Средний танк Т-62 выпуска 1972 года

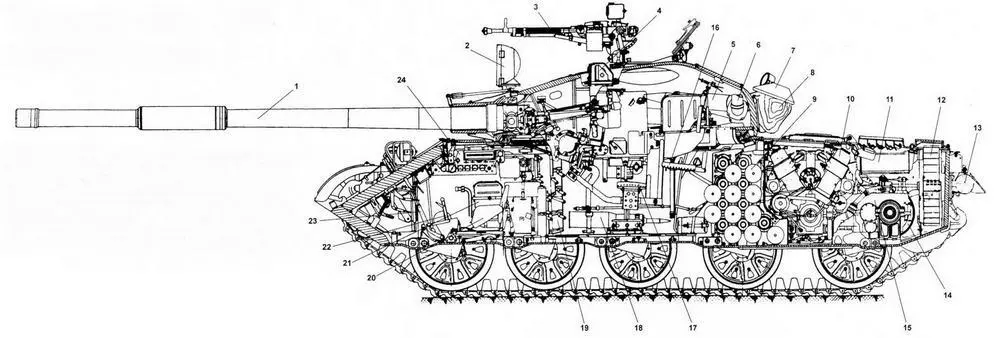

Компоновка танка Т-62:

1 — пушка: 2 — ИК-прожектор Л-2Г; 3 — зенитный пулемет ДШКМ; 4 — перископический ночной прицел ТПН-1; 5 — артвыстрел в хомутиковой укладке; 6 — нагнетатель: 7 — защитный колпак механика-водителя: 8 — укрывочный брезент; 9 — стеллажная укладка на 20 выстрелов; 10— двигатель В-55; 11—радиатор системы смазки двигателя; 12 — вентилятор; 13— бревно для самовытаскивания; 14 — планетарный механизм поворота; 15— коробка передач; 16 — сиденье командира танка; 17—сиденье наводчика; 18 — артвыстрел на правом борту; 19 — артвыстрелы в бак-стеллажной укладке; 20 — сиденье механика-водителя; 21 — магазин-коробка; 22 — рычаг переключения передач; 23 — рычаг управления планетарным механизмом поворота; 24 — щиток контрольных приборов

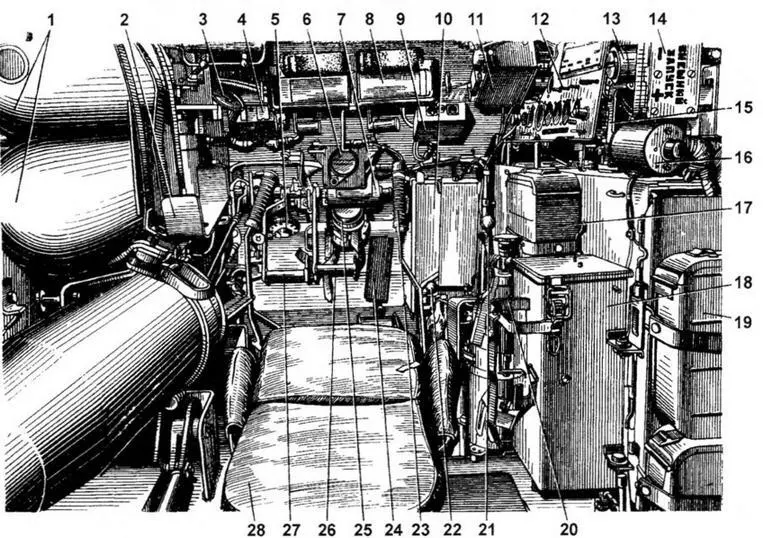

Отделение управления:

1 — воздушные баллоны; 2 — стеллаж для крепления магазин-коробки; 3 — спидометр; 4 — прибор КРП-1; 5 — бустер гидропневматического привода управления главным фрикционом; 6 — курсоуказатель; 7 — блок питания курсоуказателя; 8 — прибор наблюдения механика-водителя; 9 — прибор КУВ-3; 10 — ящик для сухого пайка со стеллажом для запасной призмы механика-водителя; 11 — автомат системы АС-2; 12 — щиток контрольно-измерительных приборов; 13 — счетчик моточасов; 14 — розетка внешнего запуска; 15 — кронштейн для крепления измерительного пульта ДП-ЗБ; 16— выключатель батарей; 17,19 — магазин-коробки; 18 — ящик для ТВН-2; 20 — ручной огнетушитель; 21—рычаг переключения передач; 22 — рычаг топливоподкачивающего насоса; 23 — рычаг привода управления ПМП, правый; 24 — педаль подачи топлива; 25—бачок для питьевой воды; 26 — педаль тормоза; 27—педаль главного фрикциона; 28 — сиденье механика-водителя

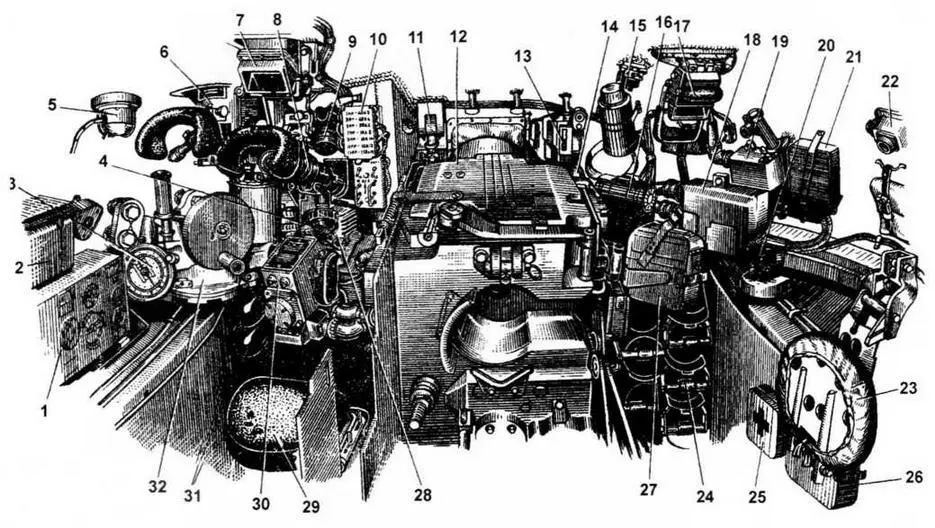

Боевое отделение:
