М. Барятинский - Средний танк Т-62

Боекомплект пулемета ПКТ (или СГМТ) состоит из 2500 патронов (10 лент в магазин-коробках). Боекомплект пулемета ДШКМ (при наличии последнего) включает в себя 300 патронов (6 лент в магазин-коробках).

Кроме того, в танк укладываются автомат АК (АКМ) и 120 патронов к нему, 10 ручных гранат Ф-1, сигнальный пистолет и 12 патронов к нему.

Танки Т-62 выходят на Красную площадь. 7 ноября 1973 года

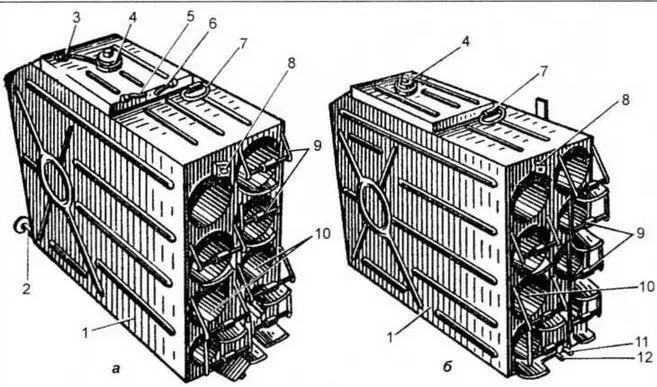

Баки-стеллажи (а — левый; б — правый):

1 — корпус бака; 2 — патрубок для соединения с передним топливным баком; 3 — патрубок для сообщения с атмосферой переднего топливного бака; 4 — пробка заправочной горловины; 5 — патрубок для соединения с клапаном выпуска воздуха; 6 — патрубок для соединения с атмосферой наружных топливных баков; 7 — ручка; 8 — защелка для крепления артвыстрела; 9 — опоры-качалки для крепления артвыстрелов; 10 — гнезда для артвыстрелов; 11 — патрубок для соединения со средним топливным баком; 12 — патрубок для соединения с топливораспределительным краном

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке Т-62 установлен 12-цилиндровый V-образный четырехтактный быстроходный бескомпрессорный дизель жидкостного охлаждения В-55 или В-55В максимальной мощностью 580 л.с. при 2000 об/мин. Двигатель В-55В отличается от В-55 установкой генератора мощностью 6,5 кВт вместо 5 кВт. Рабочий объем двигателя 38 880 см 3. Степень сжатия — 15. Масса двигателя 920 кг. Двигатель установлен в силовом отделении танка перпендикулярно к его продольной оси на раме, приваренной к днищу корпуса.

Топливо — дизельное, летом—ДЛ, зимой—ДЗ или ДА (при температуре ниже 30°С). В систему питания двигателя танка Т-62 входят четыре внутренних топливных бака общей емкостью 675 л и три наружных общей емкостью 285 л, размещенных на правой надгусеничной полке.

Все баки объединены между собой в две группы. Первую составляют правый бак-стеллаж (145 л), средний бак (127 л) и все наружные баки (по 95 л каждый); вторую — передний (носовой) бак (280 л) и левый бак-стеллаж (125 л). Все эти емкости, за исключением наружных, для предохранения от коррозии снаружи и внутри покрыты бакелитовым лаком. Наружные баки покрыты бакелитовым лаком только внутри, а снаружи окрашены защитной краской.

Система смазки — циркуляционная комбинированная. Масляный насос — шестеренчатый, трехсекционный (одна секция нагнетающая и две откачивающие). Емкость системы 77 л. Заправочная емкость масляного бака 55 л. Емкость наружного масляного бака 35 л (к системе смазки не подключен).

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Заправочная емкость системы — 77 л. Радиатор трубчатоленточного типа установлен в силовом отделении горизонтально над коробкой передач. Вентилятор— центробежный, с 18-ю загнутыми назад лопатками. Установлен на оси, закрепленной на специальном кронштейне, приваренном к кормовому листу корпуса танка. Для повышения КПД вентилятор помещен в специальный кожух (улитку).

Система подогрева органически входит в систему охлаждения и служит для подготовки двигателя к запуску и поддержания его в состоянии постоянной готовности к запуску в холодное время года путем подогрева охлаждающей жидкости, масла и топлива.

Система подогрева двигателя состоит из форсуночного подогревателя с электрическим (основным) и ручным (аварийным) приводами, змеевика подогрева масла, обогреваемых маслопроводов, крана отключения подогревателя от системы охлаждения и трубопроводов.

Для очистки воздуха, поступающего в цилиндры двигателя, на танке Т-62 установлен воздухоочиститель ВТИ-4 с двумя ступенями очистки и с эжекционным удалением пыли из пылесборника.

Воздушная система танка включает в себя: два баллона со сжатым воздухом, воздушный компрессор АК-150СВ, автомат давления, воздушный редуктор, кран отбора воздуха, три электропневмоклапана, манометр, влагомаслоотделитель, отстойник, воздухораспределитель двигателя с обратным клапаном для консервации и трубопроводы.

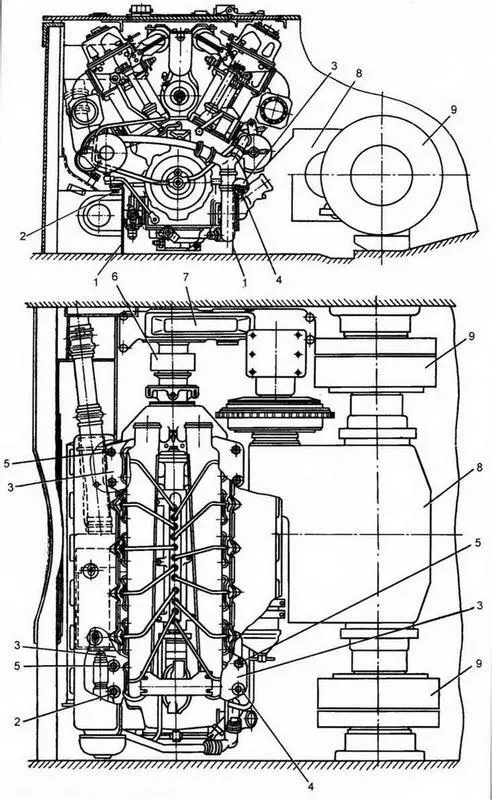

Установка двигателя в танке:

1 —рама; 2,4,5 — болты крепления двигателя; 3 — лапы двигателя; 6 — зубчатая муфта, соединяющая двигатель с гитарой; 7 — гитара; 8 — коробка передач; 9 — планетарные механизмы поворота
