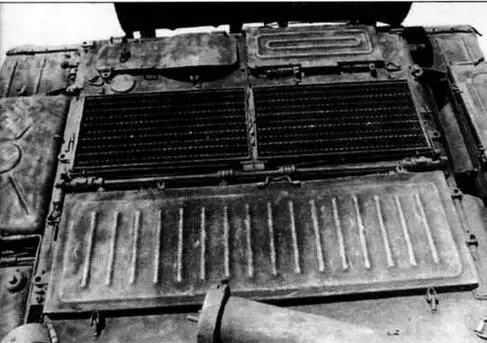

Крыша МТО танка выпуска 1967 года. В походном положении уплотнительные крышки входных жалюзи закрывались защитной крышкой.
На фото — уплотнительные крышки в рабочем положении для подводного хода
Борта корпуса образуются вертикальными броневыми листами. В передней части корпуса снаружи к бортам, листам носовой части и днищу приварены кронштейны кривошипов направляющих колес. Внизу к каждому борту приварено по пять упоров балансиров опорных катков, а сзади — отбойные кулаки для забивания пальцев гусениц во время движения танка. К верхней части бортов приварены подбашенные броневые планки, а над гусеницами — полки, защищающие корпус и башню от забрызгивания грязью во время движения. Над направляющими и ведущими колесами расположены грязевые щитки. В опущенном положении передние откидные грязевые щитки удерживаются торсионами, а в поднятом крепятся защелками к надгусеничным полкам.
Для предотвращения поломок задних грязевых щитков их нижняя часть сделана из резины и удерживается от провисания проволочным торсионом,расположенным на внутренней стороне щитка. (На танках, выпущенных до 1 января 1964 года, нижняя часть задних грязевых щитков была металлической и крепилась к верхней части щитка с помощью петель и торсиона.) Для предотвращения поломок при преодолении препятствий нижняя часть этих грязевых щитков поднимается и крепится к верхнему кормовому листу корпуса гайками-барашками.
В верхней задней части левого борта имеется вырез, в который ввариваются выхлопной патрубок и его броневая защита. К концу патрубка приварен фланец, к нему крепится панель с выпускными клапанами при установке оборудования для подводного вождения танка.
Кормовая часть корпуса состоит из двух броневых листов: верхнего и нижнего. К ним и к бортам приварены картеры бортовых передач. В верхней части верхнего кормового листа приварено четыре кронштейна для крепления дополнительных топливных бочек. В месте стыка кормовых листов приварены два буксирных крюка с защелками.
Днище корпуса в поперечном сечении имеет корытообразную форму и состоит из четырех сваренных между собой броневых листов. Вдоль бортов корпуса в днище вварено по пять кронштейнов балансиров и по два кронштейна для крепления амортизаторов. В днище предусмотрены люки и лючки для доступа к агрегатам, а также для слива топлива и других жидкостей.
Крыша корпуса состоит из переднего и заднего листов, съемной крыши над двигателем, откидной крыши с входными жалюзи над радиаторами, откидной крышки над вентилятором и выходных жалюзи, закрытых сеткой.
В переднем и заднем листах крыши и в подбашенных планках сделана кольцевая выточка и просверлены отверстия для установки и крепления погона башни. Для защиты его от прямого пулевого попадания к корпусу приварены броневые планки.
В крыше над двигателем выполнены два люка для доступа к двигателю и воздухоочистителю, закрываемые крышками. В танках выпуска после 1967 года эти люки отсутствуют.
Башня:
1 — крюк; 2 — амбразура прицела; 3 — защитная планка; 4 — расточка для цапфы люльки пушки; 5 — амбразура пулемета; 6 — кронштейн для крепления ИК-прожектора; 7 — отверстие для установки прибора наблюдения заряжающего; 8 — крышка люка заряжающего; 9 — люк командира танка; 10—броневое кольцо; 11 — прибор наблюдения наводчика; 12 — отверстие для антенного ввода; 13 — поручень; 14 — отверстие для установки прицела ТПН-1; 15 — крышка люка выброса гильз; 16 — скобы крепления брезента; 17 — отверстие для выброса отсепарированной пыли; 18 — броневой грибок
Командирская башенка. На переднем плане — ИК-прожектор ОУ-ЗГК; под ним — прибор наблюдения командира ТКН-3
БАШНЯ представляет собой фасонную стальную отливку. В передней ее части расположена амбразура для установки пушки. В амбразуре имеются расточки, в которые своими обоймами, надетыми на цапфы люльки, устанавливается пушка. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления защитного чехла пушки. Справа от пушечной амбразуры имеется амбразура для спаренного пулемета, а слева —для прицела. К башне приварены кронштейн для крепления прожектора и три крюка для захвата башни тросами при монтаже и демонтаже.
