Вооружение состояло из спаренной установки 128-мм и 75-мм пушек, защищённых литой бронемаской, крепившейся болтами к люльке, и 7,92-мм пулемёта. Углы вертикальной наводки пушек составляли от -7° до +23°.

128-мм орудие KwK 44 с длинной ствола 55 калибров, разработанное фирмой Krupp в 1943 году на базе самой мощной зенитной пушки Flak 40, имело раздельное заряжание, скорострельность не превышала 2-3 выстрела в минуту, несмотря на наличие двух заряжающих в составе экипажа. В боекомплект входили бронебойные снаряды с начальной скоростью 920 м/с, пробивавшие с дистанции 1000 м 202 мм брони, установленной под углом 30°, и осколочно-фугасные с дальностью стрельбы 12,5 км. Затвор кпиновый горизонтальный, открывание затвора и извлечение гильзы производилось вручную, после досылания снаряда и заряда затвор закрывался автоматически. Боезапас составлял порядка 68 выстрелов, 25 из которых размещались в стеллажах по бортам башни, остальные - в нишах надгусеничных полок корпуса. Данная пушка устанавливалась также на самоходках «Ягдтигр» и являлась самым мощным противотанковым орудием Второй мировой войны.

75-мм пушка с увеличенной до 36 калибров длиной ствола разработана на базе орудия KwK 37, применявшегося на танках Panzer III модификации N, Panzer IV модификаций А, В, С, D, Е, F1, самоходных штурмовых орудиях Sturmgeschutz III модификаций А, В, С, D, Е. В состав боекомплекта входили бронебойные и осколочно-фугасные снаряды, всего 200 выстрелов, 50 из которых размещались в носовой части башни справа от самого орудия, остальные - в корпусе.

7,92-мм пулемёт устанавливался в лобовой части башни слева от 128-мм орудия, боекомплект насчитывал 1000 патронов в четырёх коробках, располагавшихся в башне под самим пулемётом.

Для ближнего боя и обороны танка применялся 26-мм гранатомёт-мортирка, располагавшийся в корме крыши башни и стрелявший дымовыми, осколочными и осколочно-зажигательными гранатами.

Изначально на танк планировалось установить дизельный двигатель, разработки Daimler-Benz или Porsche, но ни тот, ни другой не были готовы в срок, поэтому в качестве замены на первом прототипе Maus применили V-образный 12-цилиндровый четырёхтактный жидкостного охлаждения с непосредственным впрыском топлива дефорсированный до 1200 л.с. авиационный двигатель Daimler-Benz DB.603, получивший обозначение МВ.509. Этот же двигатель установили и на втором танке, однако из-за проблем с клапанами и большого расхода топлива его заменили на МВ.517 - форсированный до 1200 л.с. Daimler- Benz МВ.507, представлявший собой V-образный 12-цилиндровый четырёхтактный жидкостного охлаждения дизель объёмом 42,4 л мощностью 850 л.с., спроектированный для лёгкого торпедного катера.

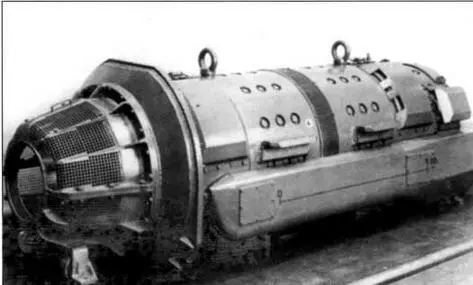

Блок генераторов. Вид спереди справа

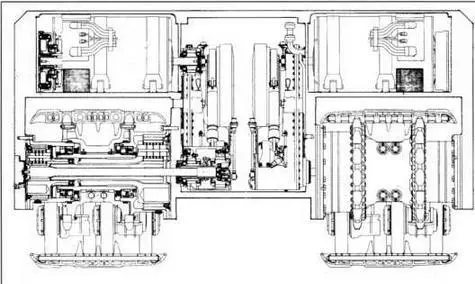

Поперечный разрез по кормовому отсеку трансмиссионного отделения

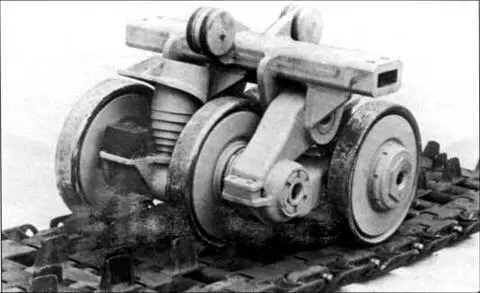

Блок подвески ходовой части

Питание топливом осуществлялось из баков общей ёмкостью 1560 л, расположенных в носовой части корпуса. К верхнему кормовому бронелисту крепился дополнительный съёмный бак на 1500 л.

Охлаждение двигателя производилось принудительной циркуляцией по замкнутому контуру водоэтиленгликовой смеси, проходившей через два радиатора, обдуваемых четырьмя двухступенчатыми вентиляторами, расположенных в направляющих насадках справа и слева от мотора. Также система охлаждения ёмкостью 110 л включала в себя два пароотделителя, водяной насос, компенсационный бачок с паровым клапаном и трубопроводы.

Снизить риск возникновения пожара из-за перегрева выхлопных коллекторов позволила отдельная жидкостная замкнутая с принудительной циркуляцией система охлаждения, четыре радиатора которой устанавливались рядом с радиаторами системы охлаждения двигателя.

Одной из наиболее значительных особенностей Maus являлась электромеханическая трансмиссия, разработанная Porsche и применённая сначала на опытном танке VK 30.01 (Р), а затем на самоходках «Фердинанд». Принцип работы заключался во вращении ведущих колёс тяговыми электромоторами, ток для которых вырабатывали электрогенераторы, приводимые в движение двигателем внутреннего сгорания. На каждую гусеницу работала отдельная независимая связка генератора, электромотора и контроллера-реостата.
