В корме корпуса размещались элементы трансмиссии: тяговые электромоторы, промежуточные редукторы (гитары) с дисковыми тормозами и бортовые передачи.

Сварной корпус из катаных гомогенных бронелистов имел рациональные углы наклона лобовой и кормовой бронеплит (35°-55°), отсутствие в них люков, щелей, пулемётной установки повышали противоснарядную стойкость. Толщина лобовой брони составляла 200 мм, кормовой 160 мм.

Бортовые бронелисты вертикальные сплошные переменной толщины - верхняя часть 185 мм, нижняя 105 мм, представлявшая собой одновременно защиту и крепление ходовой части, располагавшейся между бортовым листом и внешним листом центрального колодца корпуса. Спереди ходовая часть прикрывалась 100 мм бронекозырьками с углами наклона 100.

Крыша над отделением управления имела толщину 105 мм, надмоторная плита состояла из трёх съёмных бронелистов толщиной 50 мм с 60 мм треугольными бронекозырьками против попадания снарядов под нижний срез башни, подбашенный лист толщиной 55 мм приваривался к бортам корпуса, крыша трансмиссионного отделения также была съёмной и состояла из трёх 50 мм бронелистов.

Бронезащита днища корпуса в носовой части составляла 105 мм, остальная часть 55 мм. Надгусеничные листы и борта центрального колодца корпуса имели толщину 40 мм и 80 мм соответственно.

Распределение толщин элементов бронекорпуса продиктовано стремлением конструкторов создать равнопрочную бронезащиту. Отношение толщины бортового бронелиста к толщине лобовой брони у других немецких тяжёлых танков составляет 0,5 - 0,6, у Maus данный показатель равен 0,925, т.е. толщина бортового листа приближается к толщине лобового.

Основные детали бронекорпуса имели прямоугольное шиповое соединение с цилиндрическими штифтами, что повышало прочность конструкции и делало соединение неразъёмным ещё до сварки. Штифт представлял собой стальной валик диаметром 50 мм или 80 мм, вставляемый в высверленные в стыках соединяемых бронелистов отверстия. Верхняя часть штифта была на одном уровне с поверхностью соединяемых листов и приваривалась к ним. Аналогичное решение применялось на самоходке «Фердинанд».

Штифты использовались в соединениях верхнего и нижнего лобовых бронелистов, бортовых листов с верхним лобовым, кормовыми и днищем, а верхний и нижний кормовые листы соединялись в косой шип без шпонок. Остальные детали корпуса соединялись в четверть, впритык, внахлёст и заваривались с двух сторон.

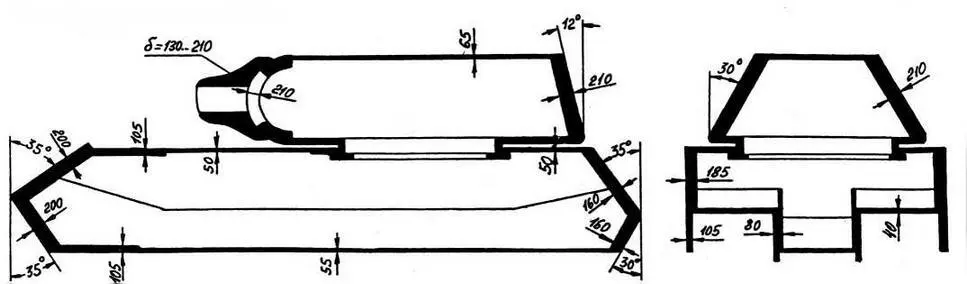

Схема бронирования танка Маус Спаренная установка 128 и 75мм пушек во - фото 20

Схема бронирования танка «Маус»

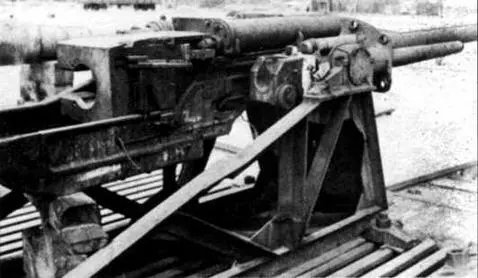

Спаренная установка 128 и 75мм пушек во время испытаний на полигоне Башня - фото 21

Спаренная установка 128- и 75-мм пушек во время испытаний на полигоне

Башня, также соответствовавшая принципу равнопрочного бронирования, сваривалась из деталей, соединявшихся в шип с применением штифтов. Лобовая часть литая цилиндрической формы толщиной 220 мм, бортовые и кормовые листы плоские катаные толщиной 210 мм, угол наклона бортовых листов - 30°, кормового - 15°. В корме башни располагался люк для загрузки боекомплекта. В крыше толщиной 65 мм имелись два люка для доступа в башню, бронеколпак перископического прицела, командирский прибор наблюдения, два вентилятора и амбразура для оборонительного гранатомёта.

Погон башни состоял из неподвижных и подвижных элементов. Неподвижная часть с зубчатым венцом крепилась к ступенчатой расточке крыши корпуса, подвижная часть включала в себя три двухроликовые тележки в основании башни, двигавшиеся по круговой беговой дорожке неподвижного элемента погона, обеспечивая вращение башни.

Электромеханический и аварийный ручной привод давали возможность вращения с двумя скоростями: 8 град/сек и 4 град/сек. Три стопора и специально пневматическое устройство обеспечивали фиксацию башни в походном положении.

Детали корпуса и башни разной толщины имели разную твёрдость: до 50 мм - высокая, 160 мм - средняя и низкая, 80 мм листы внутренних бортов корпуса - низкая, 185-210 мм - низкая. Химический состав брони также отличался в зависимости от толщины: 50 мм листы выполнялись из хромоникельмолибденовой брони с повышенным содержанием марганца, 65 мм - хромомарганцевая с 0,5% никеля, 80 мм - хромоникельмолибденовая с повышенным содержанием марганца, 200-210 мм - хромоникельмолибденовая с содержанием никеля свыше 30%. Содержание углерода составляло 0,3-0,45%.
