М. Барятинский - Отечественные колесные бронетранспортеры БТР-60, БТР-70, БТР-80

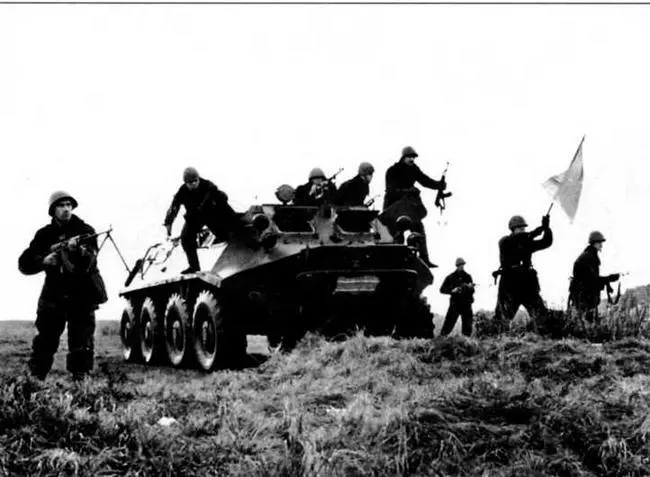

Морская пехота на учениях, 1967 год. Откидные двери в бортах корпуса существенно облегчали десантникам спешивание

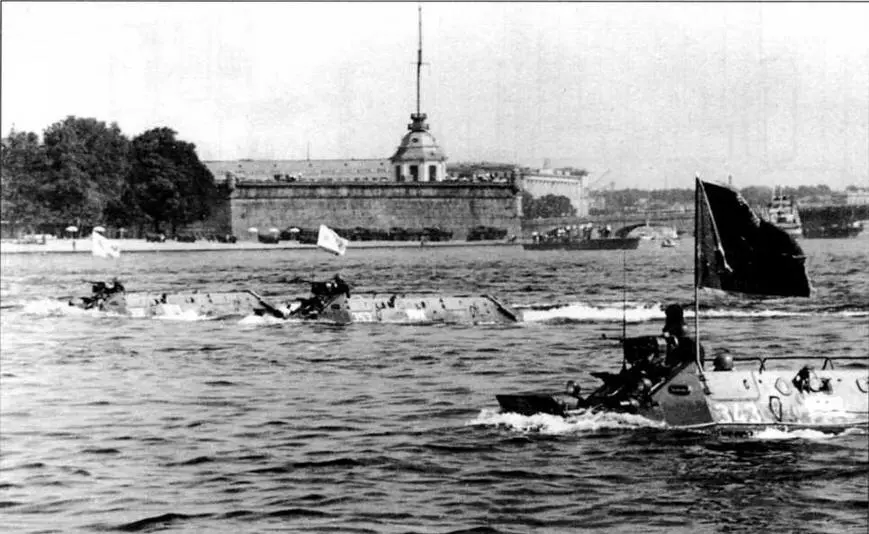

Бронетранспортеры БТР-60П в парадном строю на Неве в День Военно-Морского Флота. Ленинград, 30 июля 1967 года

Для обеспечения движения машины на плаву задним ходом выходное окно водомета перекрывалось двухстворчатой броневой заслонкой с гидроприводом. В этом случае вода из водовода движителя направлялась в бортовые каналы заднего хода и выбрасывалась в направлении носовой части машины вдоль ее бортов. Входной участок водовода, вваренный в днище корпуса, экранировался защитной решеткой и соединялся с литым корпусом водовода с помощью болтов. В нижней части входного участка водовода были выполнены ввод концевой трубы с обратным клапаном эжекционной системы удаления воды из корпуса и вводы для подсоединения водяных теплообменников систем охлаждения и смазки двигателей машины. К фланцу дейдвудной трубы водовода крепился редуктор водомета.

Максимальная скорость движения передним ходом на спокойной воде глубиной более 5 м — 9 — 10 км/ч. Скорость движения по воде задним ходом — 3,5 — 4,0 км/ч. При выходе из строя водометного движителя машина могла передвигаться по воде за счет вращения всех колес со скоростью не более 4 км/ч.

К концу 1959 года опытный образец бронетранспортера со сдвоенной силовой установкой был готов. Внутренняя приемная комиссия Минавтопрома принятое конструкторами решение назвала авантюрным и безграмотным, но идея дублировать двигатель и трансмиссию привела военных в полный восторг. При выходе из строя одного из двигателей БТР мог продолжать двигаться со скоростью до 60 км/час по шоссе. Это, собственно, и решило дело. Новый бронетранспортер приняли на вооружение Советской Армии приказом МО СССР № 0202 от 13 ноября 1959 года под индексом БТР-60П. Серийное производство БТР-60П началось на ГАЗе в 1960 году, и уже в середине года первые машины начали поступать в войска.

В 1963 году был создан модернизированный вариант бронетранспортера — БТР-60ПА (ГАЗ-49А), у которого вместо съемного брезентового тента появилась броневая крыша. Корпус выполнялся полностью герметичным. Для доступа в бронетранспортер имелось четыре верхних люка с бронекрышками. Численность перевозимого десанта сократилась до 12 человек, зато существенно возросла степень его защищенности, особенно в условиях применения оружия массового поражения (что в начале 1960-х годов считалось делом весьма вероятным). Вооружение машины сохранилось прежним, однако впоследствии на части машин пулемет СГМБ заменялся на ПКБ. Боевая масса возросла до 10,2 т. Серийный выпуск БТР-60ПА осуществлялся с 1963 по 1965 год.

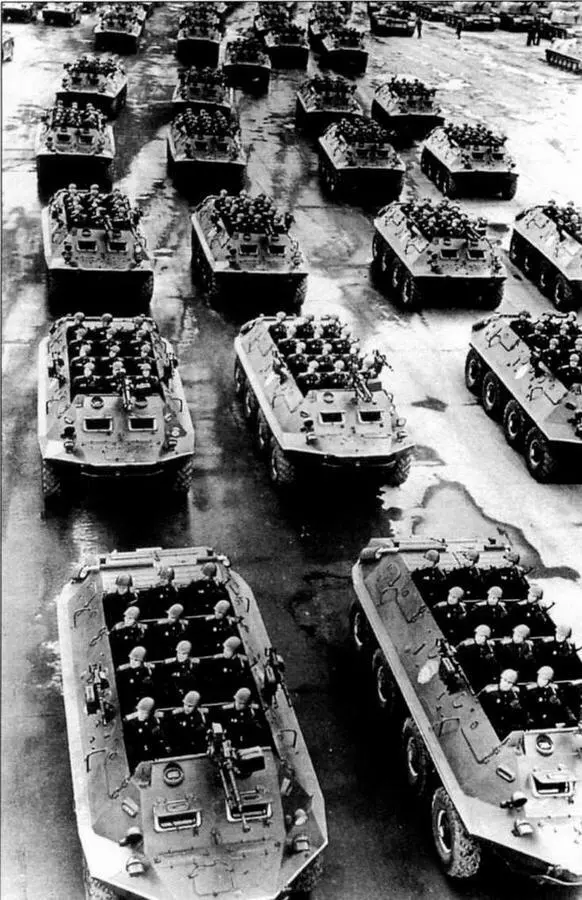

Колонна бронетранспортеров БТР-60П перед парадом. Хорошо видны парадное размещение мотострелков-десантников и штатное парадное вооружение из крупнокалиберного пулемета ДШКМ и двух пулеметов СГМБ

В 1965 году на производственном конвейере его сменил бронетранспортер БТР-60ПА-1 с усовершенствованными агрегатами силовой установки и силовой передачи. Его серийное производство продолжалось до 1966 года. Приказом министра обороны СССР от 29.06.1964 года на вооружение Советской Армии был принят бронетранспортер БТР-60ПБ. Эта машина являлась последней и наиболее удачной модификацией БТР-60. Серийное производство БТР-60ПБ осуществлялось на ГАЗе в 1965 — 1976 годах. По компоновке и форме броневого корпуса, а также всех основных узлов и агрегатов силовой установки, трансмиссии, ходовой части и водоходного движителя БТР-60ПБ мало отличался от своих предшественников — бронетранспортеров БТР-60ПА и БТР-60ПА-1. Главным его отличием стало размещение на крыше десантного отделения башни со спаренной установкой пулеметов: КПВТ калибра 14,5 мм и ПКТ (6П7) калибра 7,62 мм с прицелом ПП-61АМ (первоначально ПП-61А). Башня была разработана в начале 1960-х годов в Тульском КБ Приборостроения (КБП, ныне НПО «Точность») и принята на вооружение вместе с бронированной разведывательной машиной БРДМ-2 в 1962 году. Башня — сварная, имеет форму усеченного конуса, установлена на шариковой опоре (погоне) над вырезом в подбашенном листе крыши корпуса бронетранспортера. Внутри нижней части башни вварено кольцо с отверстиями для крепления погона. Для исключения деформации кольца к нему и корпусу башни приварены ребра жесткости. Кроме того, к кольцу приварены две колодки с вырезом под штырь стопора башни по-походному и кронштейн крепления механизма поворота башни. В кормовой части последней приварена пластина для крепления кронштейна сиденья стрелка, а с левой стороны кронштейн электрощитка. К крыше башни приварены кронштейн плафона освещения, бонки для крепления стопора люльки по- походному и кронштейн уравновешивающего механизма качающейся части установки. В переднем листе башни имеется прямоугольный вырез, к которому справа и слева приварены щеки с бобышками под цапфы маски. Маска служит основанием для крепления люльки и для защиты стрелка и механизмов установки от пуль и осколков снарядов. Зазоры между башней и маской закрыты уплотнителем из прорезиненной ткани.
