М. Барятинский - Отечественные колесные бронетранспортеры БТР-60, БТР-70, БТР-80

В лобовом листе корпуса имелись смотровые люки командира и водителя. Над ними располагались гнезда для установки смотровых приборов. Для наблюдения при закрытых люках на уровне глаз водителя в броневых крышках, а также наклонных листах корпуса слева и справа предусматривались легкосъемные блоки Б-1. При движении в ночное время могли применяться приборы ночного видения ТВН-2 для водителя и ТКН-1 для командира, причем последний прибор был связан тягой с осветителем ОУ-3. Позже для улучшения обзора командира в дневное время на БТРе появился перископический прибор ТПКУ-2Б.

Внешняя связь обеспечивалась приемо-передающей радиостанцией Р-113.

Полная масса нового БТРа достигала 9800 кг. На первых опытных образцах использовался рядный 6-цилиндровый карбюраторный двигатель ГАЗ-40П (форсированный вариант двигателя грузового автомобиля ГАЗ-51) мощностью 90 л.с. Однако он оказался слишком слабым, хотя по остальным показателям вполне устраивал. Для обеспечения необходимой динамики и ходовых качеств двигатель должен был быть вдвое мощнее. Выбор пал на дизель ЯАЗ-206Б, развивавший мощность до 205 л.с. Но этот двигатель, имевший чугунный блок цилиндров, оказался слишком тяжелым — при движении по суше сцепление первой пары колес с грунтом оказывалось недостаточным, а водные препятствия бронетранспортер пересекал с сильным дифферентом на корму. Предложенное инженерами выравнивание нагрузок на оси за счет усиления лобовой брони заказчиками было отвергнуто — количество десантников при этом уменьшалось до 8 человек. Для выхода из создавшегося тупика В.А.Дедков принял неожиданное решение — установить на БТР два двигателя ГАЗ-40П. Двигатели были смонтированы параллельно, каждый со своими обслуживающими системами на одной общей раме в корме корпуса. Каждый из двигателей через свою механическую трансмиссию обеспечивал привод колес двух мостов. Правый двигатель по ходу машины осуществлял привод колес первого и третьего мостов, а левый — колес второго и четвертого мостов. Трансмиссия каждого двигателя включала: однодисковое сухое сцепление с гидравлическим приводом управления; четырехскоростную коробку передач; двухступенчатую раздаточную коробку; главные передачи двух ведущих мостов с кулачковыми дифференциалами повышенного трения; четыре колесных редуктора и карданные передачи, соединявшие между собой агрегаты трансмиссии. Обе коробки передач имели коробки отбора мощности. С их помощью и с помощью карданных передач мощность двух двигателей суммировалась в редукторе водометного движителя. Отбор мощности на лебедку, установленную в передней части корпуса, осуществлялся от правой раздаточной коробки. Лебедка имела трос длиной 50 м и максимальное тяговое усилие 4500 кгс.

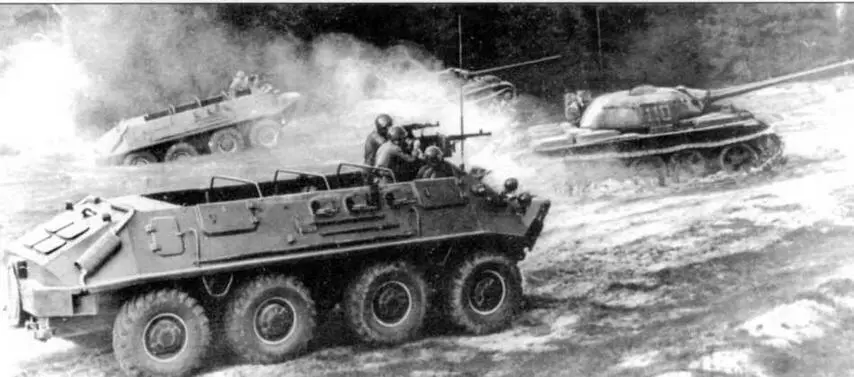

В учебной атаке — бронетранспортеры БТР-60П. 1963 год

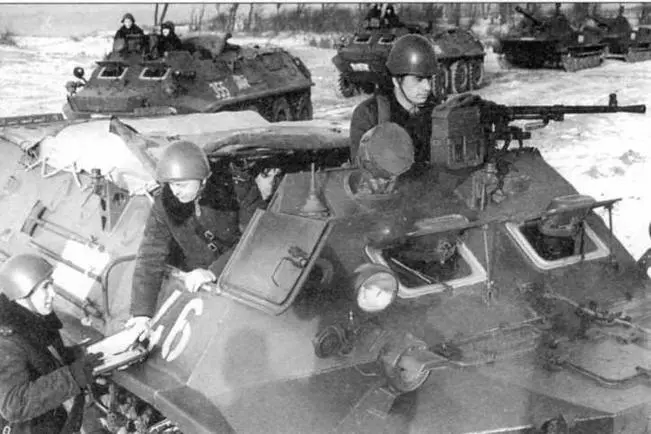

Бронетранспортер БТР-60П морской пехоты. Январь 1969 года. Десантное отделение машины закрыто брезентом. Штатный пулемет СГМБ установлен на носовом шкворне. На правом борту машины виден бортовой шкворень, еще один установлен на левом борту

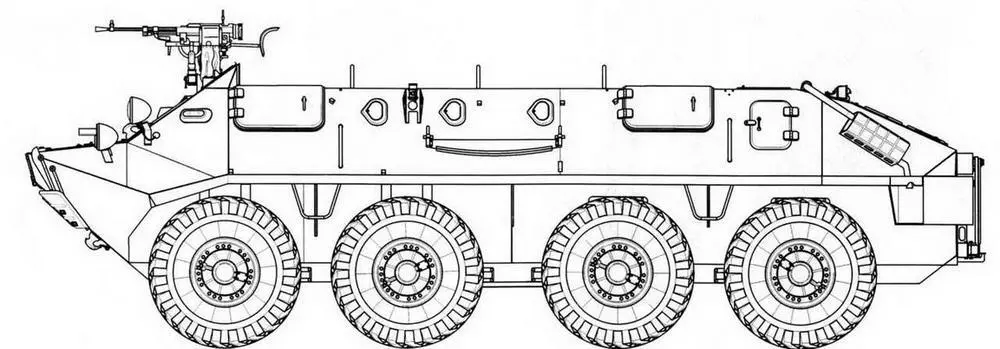

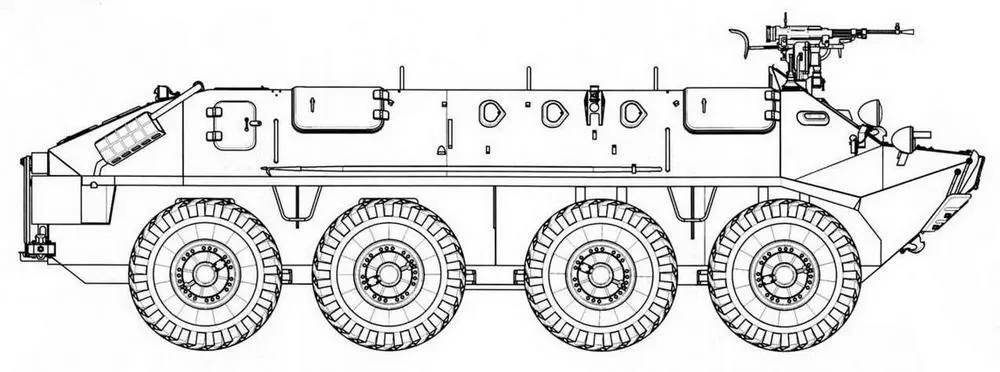

БТР-60П 1960 г.

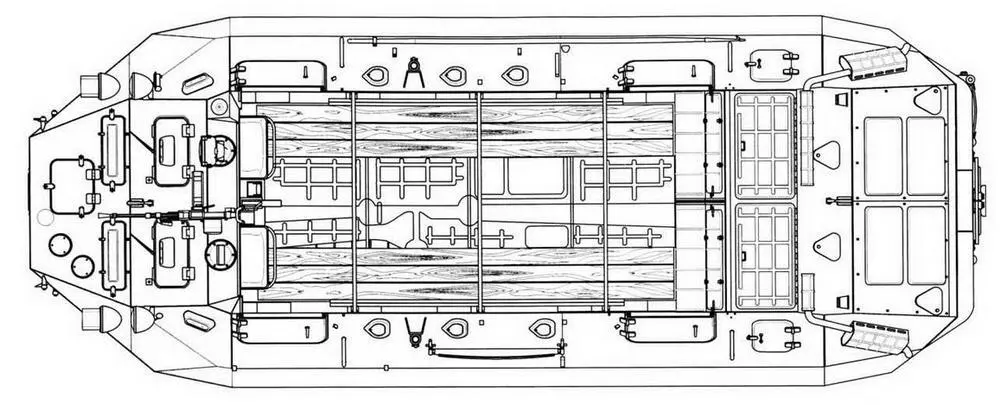

Вид сверху

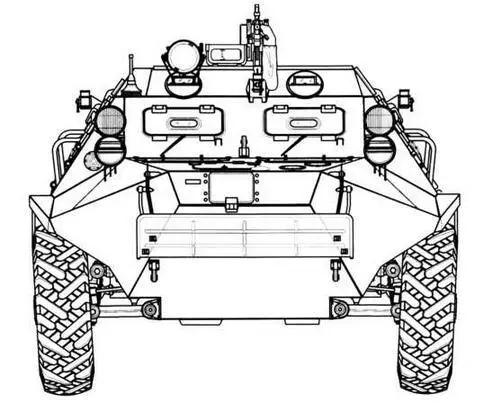

Вид опереди

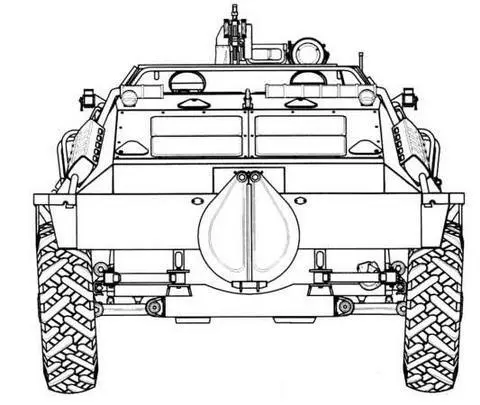

Вид сзади

Для обеспечения движения по воде в кормовой части корпуса смонтировали один водометный движитель с 4-лопастным рабочим колесом левого вращения диаметром 600 мм. За рабочим колесом устанавливались два небольших по площади водяных руля, привод которых был сблокирован с рулевым приводом управляемых колес машины. На плаву изменение направления движения осуществлялось их одновременным поворотом. При максимальных углах отклонений колес и рулей обеспечивался радиус циркуляции в пределах 8 — 10 м в обе стороны от направления движения. Такое устройство рулевого привода упрощало управление машиной при движении по воде, за исключением выхода на берег на реках с сильным течением. В этом случае более предпочтительным был бы раздельный поворот колес и водяных рулей.
