М. Барятинский: Истребитель танков «Мардер»

Рак 40 являлось наиболее удачным и самым массовым противотанковым орудием Вермахта периода Второй мировой войны. Всего за 1942 — 1945 годы было произведено 23 303 пушки Рак 40. Они широко использовались для вооружения самоходных артиллерийских установок на танковом шасси, бронетранспортеров и бронемашин. За время серийного производства на различных шасси было установлено не менее 3000 орудий этого типа.

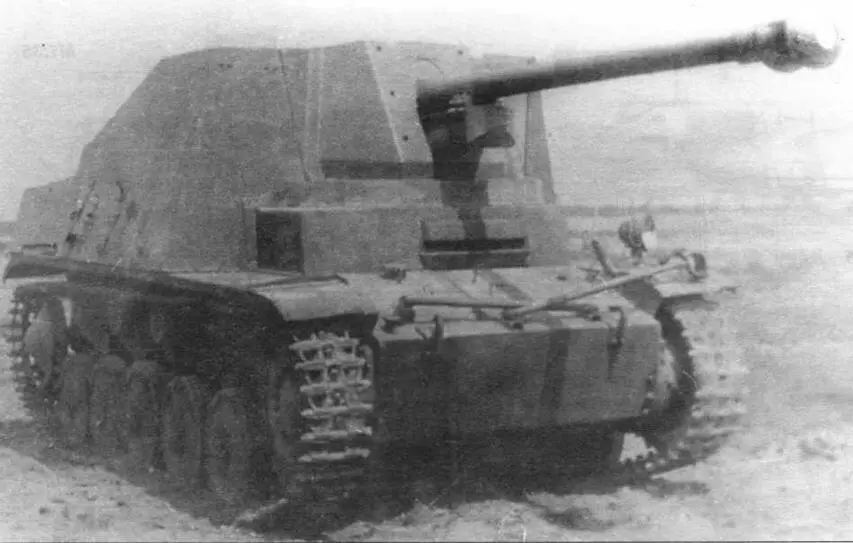

Самоходная установка Sd.Kfz.131 «Мардер II» на НИБТ Полигоне в Кубинке, 1946 год. Штанги стопора пушки уложены на верхний лобовой лист корпуса в положение по-боевому

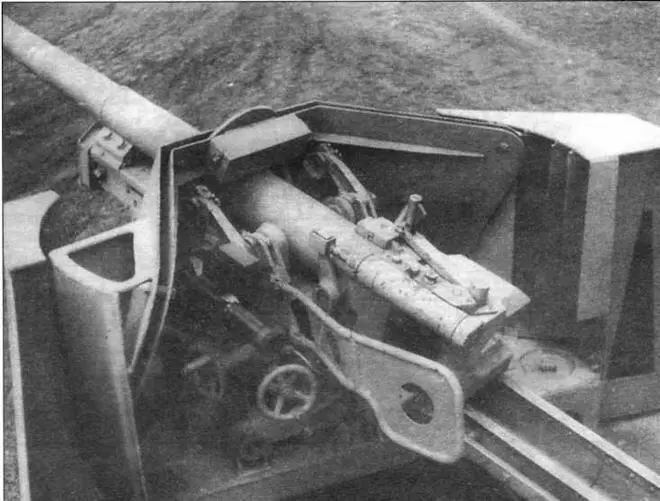

Вид на казенную часть 75-мм пушки Рак 40 и щитовое прикрытие. Обращает на себя внимание характерная немецкая двухслойная конструкция щита

18 мая 1942 года рейхсминистр вооружений Альберт Шпеер издал распоряжение, предписывающее начать монтаж пушек Рак 40 на шасси Pz.38(t) и Pz.II.

План развития вооружений сухопутных войск от 1 июля 1942 года предусматривал выпуск самоходных истребителей танков под безусловным приоритетом Führer Befehl — «приказ фюрера», поэтому сроки и объемы работы следовало соблюдать в точности и любой ценой. Начались интенсивная разработка и испытания сразу нескольких боевых машин на разных шасси.

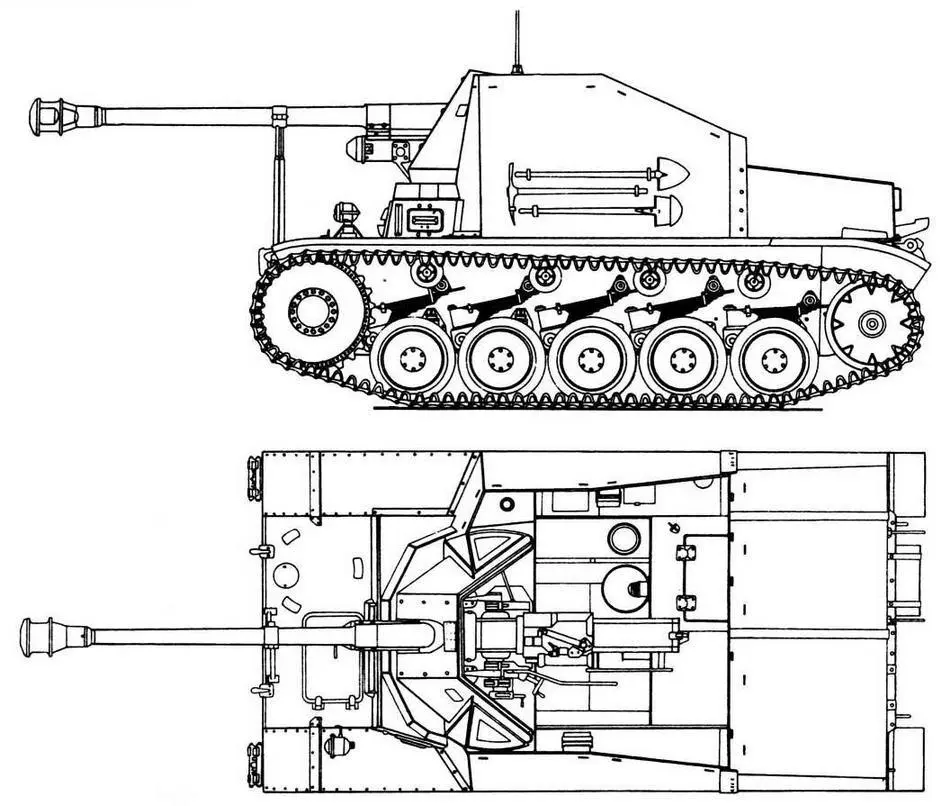

Sd.Kfz.131 Marder II

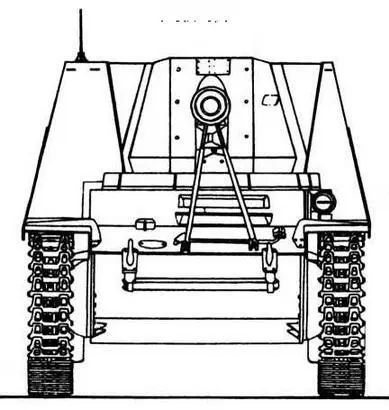

Вид спереди

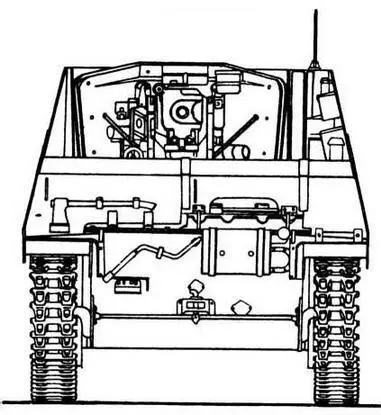

Вид сзади

В первую очередь, следует упомянуть истребитель танков 7,5 cm Pak 40/1 auf Panzerjäger Lorraine- S(f), разработанный на базе французского тягача. До мая 1940 года фирма Lorraine поставила французской армии 618 гусеничных тягачей и бронетранспортеров Lorraine 37L и 38L, 330 из которых достались немцам. В июле — августе 1942 года 179 таких машин вооружили пушкой Рак 40, которая устанавливалась в кормовой части корпуса в неподвижной открытой сверху и сзади броневой рубке. Машина получила индекс Sd.Kfz.135, а впоследствии — название Marder I. Этот 8-тонный истребитель танков использовался в основном на Восточном фронте.

В значительно больших количествах, чем предыдущие, производились противотанковые САУ с использованием шасси массовых модификаций танка Pz.II, главным образом — модификации Ausf.F, выпускавшейся с марта 1941 по декабрь 1942 года.

На основании упоминавшегося выше распоряжения от 18 мая 1942 года министерство вооружений выдало заказ фирме Alkett на постройку прототипа самоходной установки на базе шасси Pz.II. Кроме того, берлинское предприятие получило предписание вести дальнейшее техническое усовершенствование конструкции этой боевой машины.

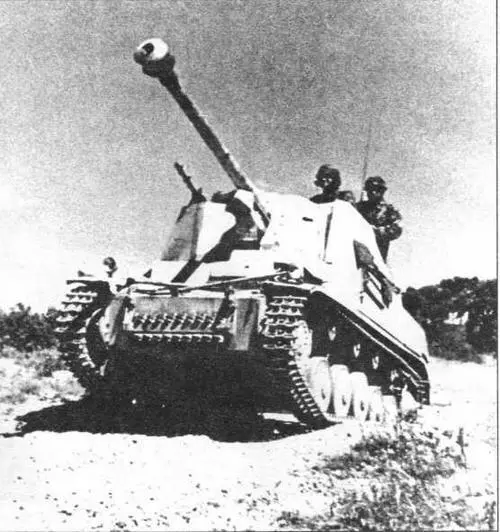

Истребитель танков Sd.Kfz.131. Восточный фронт, 1943 год. Обращает на себя внимание пулемет MG34, установленный на правом борту рубки

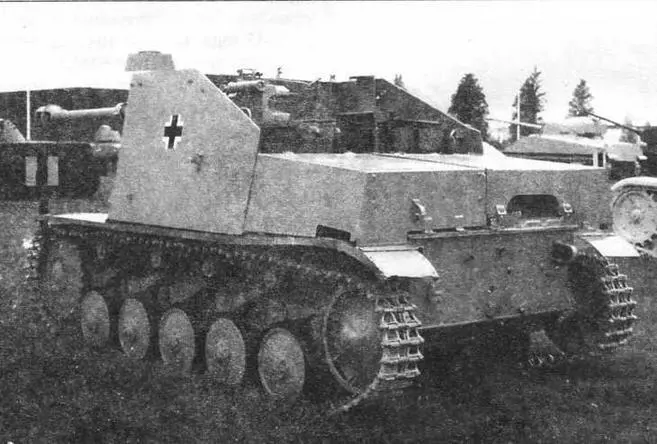

Самоходная установка Sd. Kfz. 131 «Мардер II» в экспозиции военного музея на Абердинском полигоне в США. На кормовой стенке корпуса этой машины отсутствует глушитель

В основу конструкции САУ было положено шасси легкого танка Pz.II Ausf.F. Компоновка корпуса танка практически не претерпела изменений. Были демонтированы башня и часть подбашенного листа крыши корпуса. На их месте смонтировали открытую сверху и сзади броневую рубку коробчатой формы. Ее бортовые листы имели переменную высоту и толщину 10 мм. Лобовая броня корпуса САУ осталась прежней и составляла 35 мм, бортовая и кормовая — 15 мм. Сложной формы броневой щит орудия выполнялся двухслойным, по типу щита полевой противотанковой пушки. Толщина бронелистов щита равнялась 4 мм и 8 мм.

Противотанковая 75-мм пушка Рак 40/2 (качающаяся часть с верхним станком) была смонтирована в рубке на специальной раме, прикрепленной к крыше отделения управления на болтах. Сектор обстрела пушки составлял 32° влево и 25° вправо. Угол возвышения: +10°, склонения: -8°. Прицел — телескопический однообъективный Zeiss ZF 3x8. Дополнительное вооружение включало пулемет MG34 калибра 7,92 мм. В боекомплект пушки входило 37 выстрелов, размещенных в трех стальных ящиках на 24, 7 и 6 штук в кормовой части боевого отделения. Боекомплект пулемета — 600 патронов. Стопор пушки в положении по-походному крепился к верхнему лобовому листу корпуса САУ.
