М. Барятинский - Истребитель танков «Мардер»

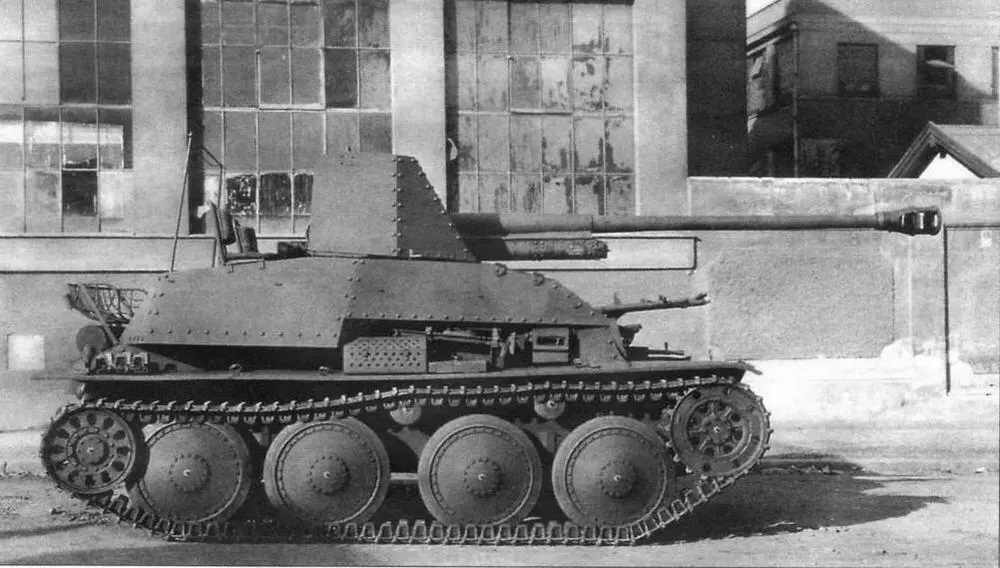

Истребитель танков Sd.Kfz. 139 «Мардер III». Стопор пушки установлен в положение по-походному

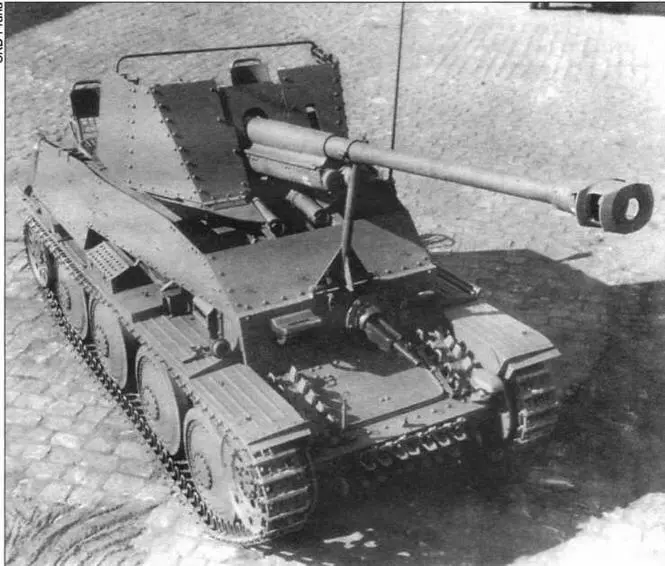

Истребитель танков Sd.Kfz.139 «Мардер III» в боевом положении. Стопор пушки откинут

Вертикальные углы наведения колебались в пределах от-6° до+18°. Для стрельбы использовался телескопический прицел Pakzielfernrohr ZF 3x8°. Для фиксации качающейся части пушки при движении машины использовались два стопора: откидной кронштейн, смонтированный на лобовом листе рубки, и стопор казенной части, размещенный в боевом отделении. Наводчик и заряжающий, практически не имевшие защиты от обстрела, располагались на откидных металлических сиденьях над моторным отделением; механик-водитель и радист остались в передней части корпуса на своих штатных местах. Из прежнего вооружения танка Pz.38(t) сохранился 7,92-мм курсовой пулемет MG 37(t) (ZB vz.37) в лобовом листе корпуса. Боекомплект пушки состоял из 30 артвыстрелов, пулемета из 1200 патронов.

Следует отметить, что при переделке в самоходку компоновка танка Pz.38(t) не изменилась: отделение управления по-прежнему находилось впереди, боевое — в середине, а моторное — в кормовой части корпуса.

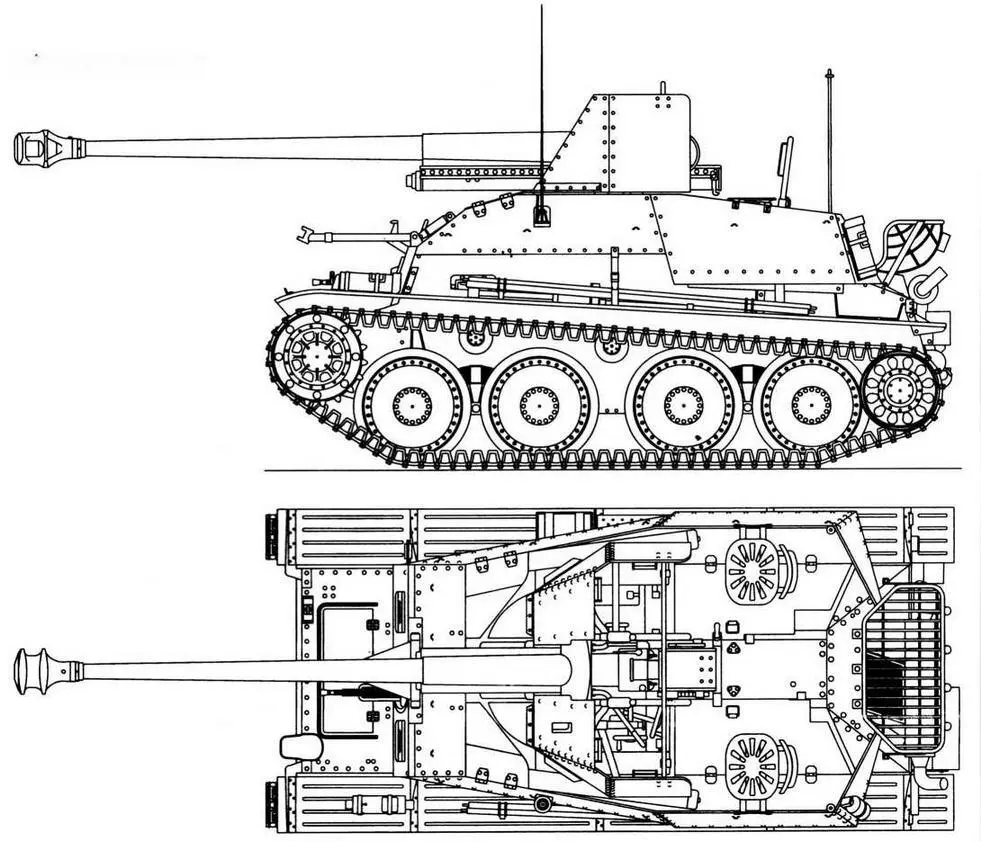

Sd.Kfz.139 Marder III

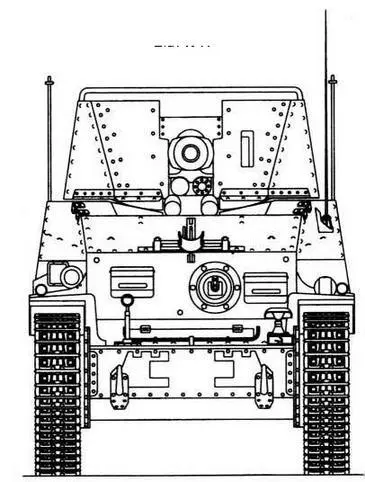

Вид спереди

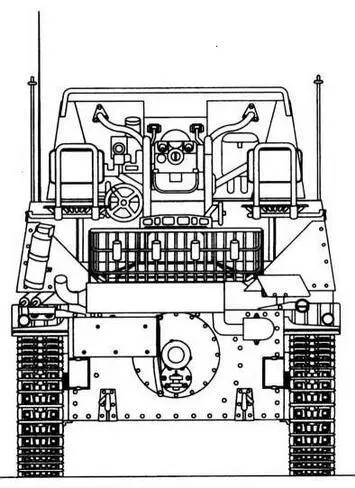

Вид сзади

На первых 194 машинах, изготовленных на шасси танков Pz.38(t) Ausf.G, были установлены двигатели Praga ЕРА мощностью 125 л.с. (92 кВт). При изготовлении остальных самоходок использовались танки Pz.38(t) Ausf.H, оснащенные двигателями Praga EPA II мощностью 140 л.с. (103 кВт). Оба двигателя — карбюраторные, 6-цилиндровые, четырехтактные, рядные, жидкостного охлаждения. Друг от друга они отличались диаметром цилиндров и степенью сжатия. В качестве топлива служил этилированный бензин с октановым числом не ниже 74. В систему питания входили два основных бензобака емкостью 110 л каждый и один вспомогательный — емкостью 40 л.

Крутящий момент от двигателя к коробке передач передавался с помощью многодискового главного фрикциона сухого трения и карданного вала. Коробка передач Praga- Wilson TN100 — планетарная, пятискоростная (5+1), с предварительным выбором передач. Перед коробкой передач располагались дифференциал, бортовые фрикционы, бортовые передачи и тормоза. Ходовая часть, применительно к одному борту, состояла из четырех одинарных обрезиненных опорных катков большого диаметра, сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптических листовых рессорах. Литое ведущее колесо находилось впереди. С каждого борта имелось по два обрезиненных одинарных поддерживающих катка. Каждая гусеница включала 94 трака шириной 293 мм.

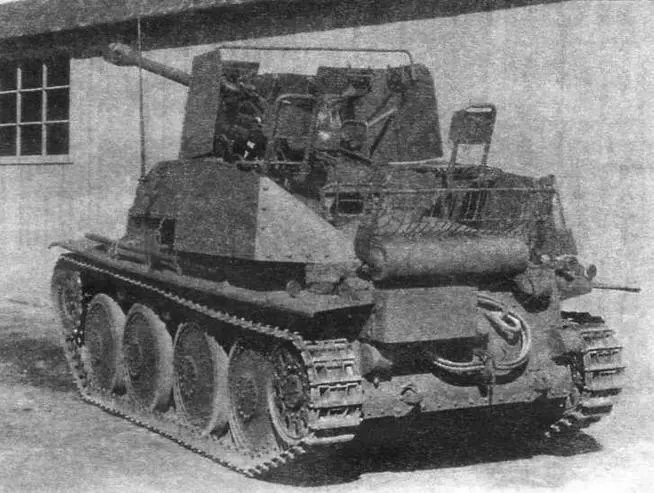

Истребитель танков Sd.Kfz. 139 «Мардер III». Хорошо видны сиденья членов орудийного расчета, размещенные в положении по-походному

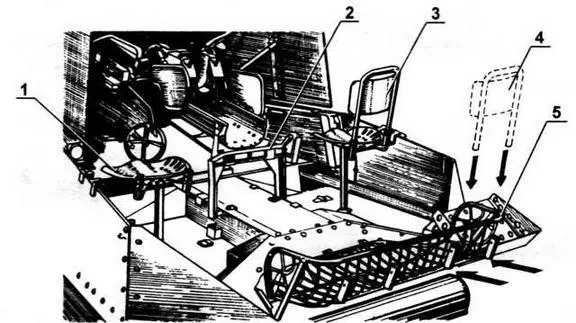

Боевое отделение САУ:

1 — сиденье наводчика; 2 — стопор казенной части пушки; 3 — сиденье заряжающего; 4 — установка сиденья в положение по-боевому; 5 — кормовое ограждение

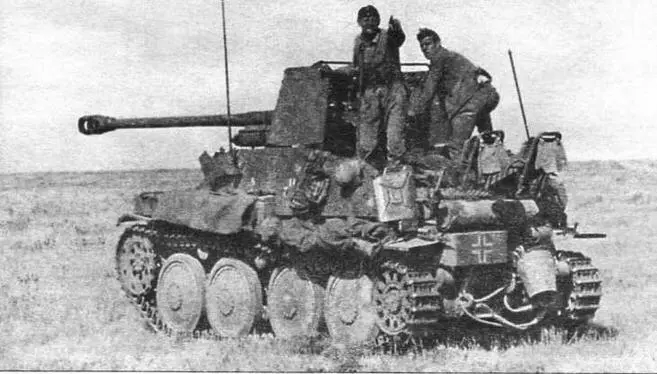

Самоходная установка Sd. Kfz.139 «Мардер III» на огневой позиции в степи в окрестностях Сталинграда. Восточный фронт, август 1942 года. В бою сиденья снимались, а члены расчета вели огонь либо стоя, либо с колен

В качестве средства связи использовалась радиостанция Fu Spr «d».

Масса боевой машины составляла 10,67 т. В экипаж входило четыре человека. САУ развивала максимальную скорость по шоссе 42 км/ч, запас хода достигал 185 км.

С апреля по октябрь 1942 года фирма ВММ изготовила 344 самоходных орудия Marder III с 76-мм пушкой. Темп производства значительно возрос после прекращения выпуска танка Pz.38(t) 20 июня 1942 года. С этого момента завод ВММ полностью перешел на выпуск САУ.
