М. Барятинский: Истребитель танков «Мардер»

Что касается шасси самоходных орудий, то первыми переделке в противотанковые САУ подверглись легкие танки Pz.II Ausf.D/E. Эти машины создавались в рамках программы так называемого «быстрого танка», предназначенного для танковых батальонов легких дивизий Вермахта. Внешне эта машина резко отличалась от других модификаций Pz.II. Она имела более широкий корпус, по конструкции близкий к корпусу танка Pz.III. В ходовой части типа Кристи использовались четыре обрезиненных опорных катка большого диаметра на борт. Подвеска — индивидуальная торсионная. Мелкозвенчатая гусеница состояла из 96 траков шириной 300 мм.

Корпус танка был сварен из катаных броневых листов толщиной 30 мм (лоб) и 14,5 мм (борта). Толщина днища корпуса — 5 мм. При переделке танка в САУ башню демонтировали, а на крыше корпуса установили низкопрофильную боевую рубку, сваренную из броневых листов толщиной 14,5 мм. Крыши рубка не имела, со стороны кормы на ней монтировалась металлическая сетка. На части машин кормовая часть рубки была прикрыта броневыми листами. Внутри рубки находились сиденья для двух членов орудийного расчета, размещались радиостанция Fu Spr «d» и 30 выстрелов боекомплекта.

Что касается самой 76-мм пушки, то она была установлена на крыше корпуса танка на специальном лафете. От полевого орудия заимствовалась вращающаяся часть. Углы горизонтального наведения составляли по 25° вправо и влево, вертикального — от -5° до +16°. Скорострельность достигала 10 выстр./мин. Пушка оборудовалась специальным щитом толщиной 5 мм П-образной формы. На САУ ранних выпусков монтировались пушки FK 296(r), на всех последующих — Рак 36(r). Для стрельбы из орудия использовался телескопический прицел Pakzielfernrohr ZF 3x8°.

Вспомогательное вооружение машины состояло из пулемета MG 34, который перевозился в боевом отделении САУ, а для ведения стрельбы устанавливался на специальном кронштейне на щите орудия. Боекомплект пулемета включал 800 патронов.

Как и на базовом танке, на САУ был установлен 6-цилиндровый карбюраторный рядный двигатель жидкостного охлаждения Maybach HL 62TRM мощностью 140 л.с. (103 кВт) при 2600 об/мин. Рабочий объем двигателя — 6234 см 3. Коробка передач Maybach Variorex VG 102128Н имела семь скоростей вперед и три назад. Несмотря на то, что масса САУ по сравнению с танком возросла на 1,5 — 2 т и достигла 11,5 т, динамические характеристики машины изменились незначительно. Самоходка развивала максимальную скорость 55 км/ч. При емкости бензобака 200 л запас хода машины равнялся 200 км.

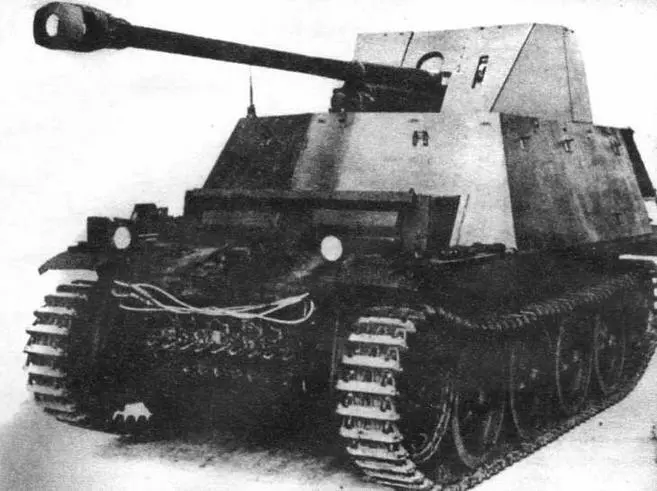

Самоходная установка Sd.Kfz.132 «Мардер II» ранних выпусков

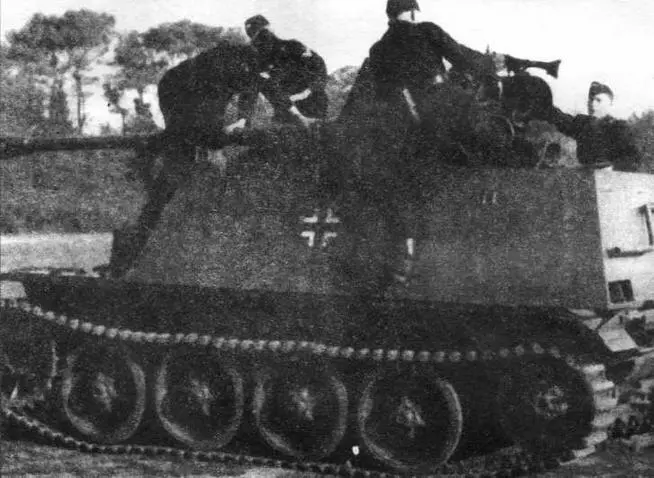

Расчет занимает места в самоходной установке Sd.Kfz. 132 «Мардер II» поздних выпусков. Кормовая часть машины защищена броней

Самоходная установка на базе Pz.II Ausf.D/E получила обозначение Panzerselbstfahrlafette 1, позже измененное на более громоздкое — 7,62 cm Pak 36(r) Fahrgestell auf Pz.II (Sfl), и индекс в сквозной системе транспортных средств Вермахта — Sd.Kfz.132. Серийное производство машины осуществлялось на берлинском заводе фирмы Alkett с апреля 1942 по ноябрь 1943 года. За это время из заводских цехов вышли 202 САУ. Впрочем, говорить о полноценном серийном производстве можно только относительно двух месяцев — апреля и мая 1942 года, когда было выпущено 150 машин. Позже переделка танков в САУ шла вяло, порой прерываясь на два-три месяца, по-видимому из-за отсутствия шасси. В 1943 году изготовили всего 27 машин, причем для переоборудования в Sd.Kfz. 132 использовались уже шасси огнеметных танков Flammpanzer II.

В декабре 1941 года фирма Alkett получила еще один заказ на разработку противотанковой САУ с использованием все той же 76-мм пушки Рак 36(r). Flo предназначалась она для установки на шасси легкого танка Pz.38(t) чехословацкой конструкции, выпускавшегося для Вермахта фирмой ВММ (Böhmisch Mährische Maschinenfabrik) — бывший завод CKD в Праге.

В январе 1942 года прототип САУ и вся документация по переделке танка были отправлены из Берлина в Прагу. Первая самоходка 7,62 cm РаК(r) auf Pz.38(t) Marder III (Sd.Kfz.139) покинула сборочный цех 10 апреля.

Вращающаяся башня танка и подбашенный лист крыши корпуса были заменены неподвижной низкопрофильной клепаной рубкой (уже изготовленные башни нашли применение на фортификационных сооружениях). Рубка собиралась из бронелистов толщиной 14,5 мм и 6 мм. В рубке смонтировали крестообразный лафет для вращающейся части пушки Ф-22, прикрытой клепаным П-образным щитом толщиной 14,5 мм. Орудие имело горизонтальные углы обстрела 21° влево и вправо от продольной оси танка.
