М. Барятинский - Истребитель танков «Мардер»

В моторном отделении устанавливался двигатель Maybach HL 62TRM мощностью 140 л.с. при 2600 об/ мин. В топливную систему двигателя входили два бензобака емкостью 102 л и 68 л. Трансмиссия состояла из карданной передачи, двухдискового главного фрикциона сухого трения, коробки передач, одноступенчатых планетарных механизмов поворота и бортовых передач. Шестискоростная коробка передач ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах устанавливалась в передней части корпуса.

Ходовая часть применительно к одному борту состояла из пяти обрезиненных опорных катков диаметром 550 мм, подвешенных на четвертьэллиптических листовых рессорах индивидуально, и четырех поддерживающих катков. Ведущее колесо располагалось спереди, направляющее — сзади. Гусеницы — двухгребневые, шириной 300 мм. Длина опорной поверхности — 2400 мм, шаг 91 мм. Каждая гусеница включала 108 траков.

Двигатель, трансмиссия и ходовая часть позволяли 11-тонной боевой машине развивать максимальную скорость по шоссе до 40 км/ч, по пересеченной местности — до 20 км/ч. Запас хода составлял соответственно 190 км и 125 км. В экипаж самоходной установки, получившей индекс Sd.Kfe.131, входило три человека.

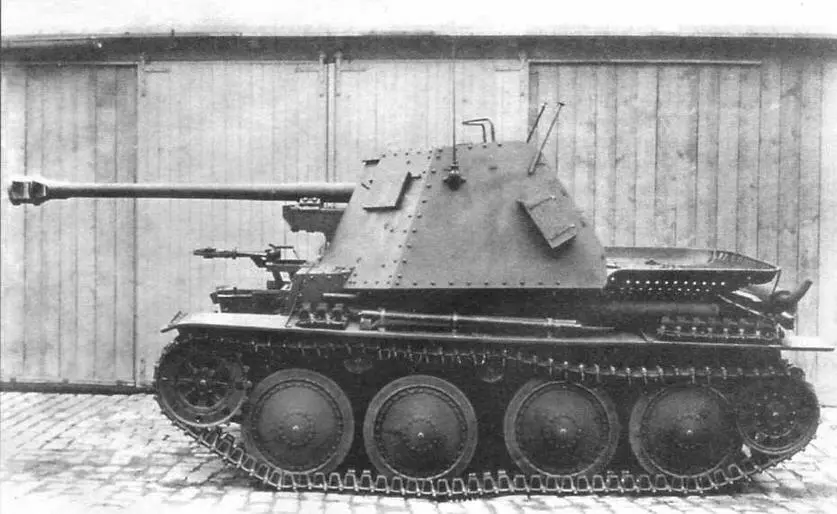

Истребитель танков Sd.Kfz.138 Ausf.H «Мардер III» во дворе завода ВММ

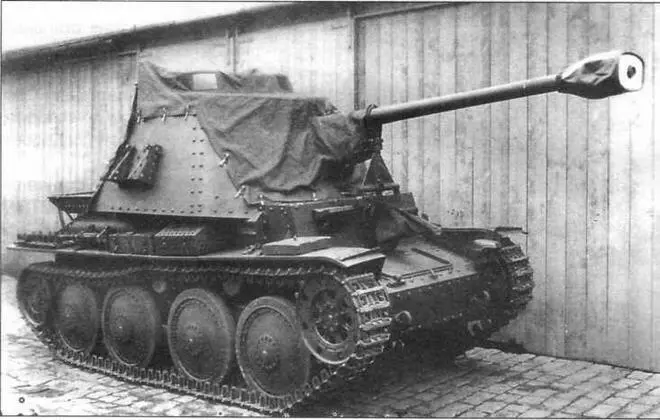

«Мардер III», укрытый брезентом, в положении по-походному. Хорошо виден стопор пушки

Серийный выпуск САУ наладили на тех же заводах, которые выпускали танки Pz.II — Fahrzeug und Motorenwerke GmbH (FAMO) в Бреслау (Вроцлав) и FAMO-Warschau в Чеховицах близ Варшавы. Первоначально планировалось 50% выпускаемых танков достраивать как самоходные установки, оснащенные пушками калибра 75 мм. Однако уже в конце июня 1942 года долю самоходок увеличили до 75% от общего числа шасси. Одновременно с этим заводы FAMO получили приказ готовиться к полному сворачиванию выпуска танков и переходу на выпуск самоходных установок, что и произошло в январе 1943 года. С июля 1942 до июня 1943 года предприятия FAMO собрали 531 машину Sd.Kfe.131 на вновь изготовленных шасси. С июля 1943 по март 1944 года фирмы Daimler- Benz и MAN переделали в самоходки этого типа еще 75 танков Pz.II разных модификаций.

Одновременно с противотанковой САУ Sd.Kfz. 131 фирма Alkett разработала вариант конструкции самоходной установки на базе танка Pz.38(t). В июне 1942 года из Берлина в Прагу отправили два опытных образца САУ Sd.Kfz.138 Ausf.H и всю конструкторскую документацию на них. Одну машину вооружили 75-мм противотанковой пушкой Рак 40/3, другую — 75-мм штурмовой пушкой Stuk 40. Обе самоходки были изготовлены на базе танков Pz.38(t) Ausf.G. После полигонных испытаний специалисты фирмы ВММ и представители Вермахта остановили свой выбор на САУ, вооруженной пушкой Рак 40/3. В отличие от опытного образца серийные машины выпускались на шасси танков Pz.38(t) Ausf.H.

Ходовая часть и корпус базового танка остались без изменений. Пушка Рак 40/3 была смонтирована над боевым отделением танка на лонжероне, имевшем форму моста. Орудие имело горизонтальные углы наведения: 30° — влево и 3° — вправо. Передний подвижный бронещит пушки толщиной 15 мм перекрывался высокими бортами рубки, доходившими до моторного отделения. Толщина бортов рубки, собиравшихся с помощью клепки на каркасе из уголков, также составляла 15 мм. Казенная часть пушки частично перекрывалась сверху 10-мм броневой крышей. Таким образом, сиденья наводчика и заряжающего в этой машине уже были защищены броней. В непогоду над боевым отделением натягивался брезентовый тент. Расположение рабочих мест механика-водителя и пулеметчика не изменилось, как, впрочем, и компоновка корпуса в целом.

Вспомогательное вооружение САУ состояло из курсового пулемета MG 37(f) чехословацкого производства, расположенного в лобовом листе корпуса, и немецкого пулемета MG 34, перевозившегося в боевом отделении и устанавливавшегося в случае необходимости на кронштейне на одном из бортов рубки или на дуге над боевым отделением. Боекомплект включал 38 выстрелов к пушке и 600 патронов к пулеметам.

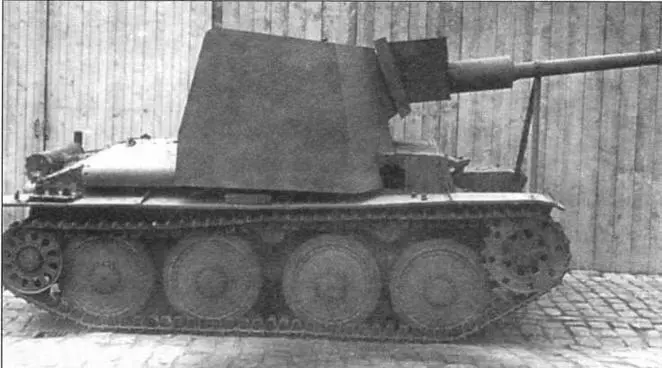

Прототип самоходной установки, вооруженной 75-мм штурмовой пушкой StuK 40 во дворе завода фирмы ВММ

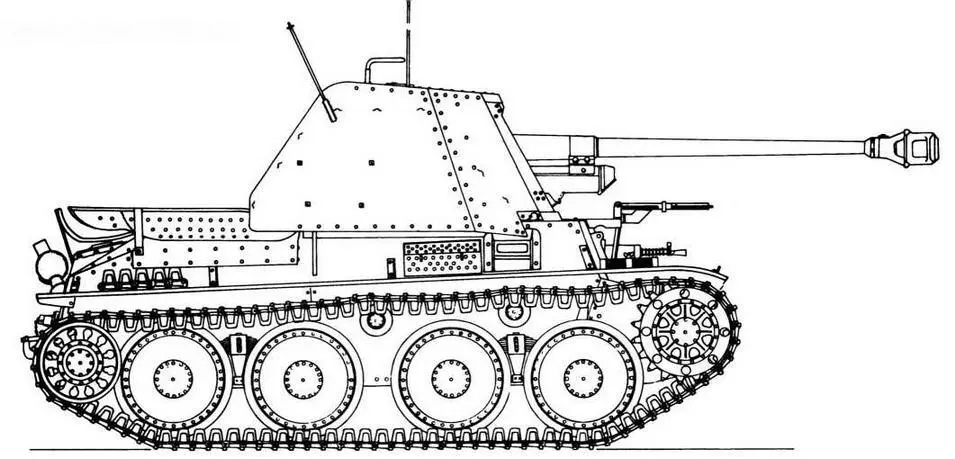

Sd.Kfz. 138 Marder III Ausf.H
