— собрать стопор спускового крючка в обратном порядке;

— разобрать стопор крепления пускового механизма на трубе и произвести его чистку, для чего: нажать и повернуть ключом 51.010 стопор по часовой стрелке до упора; вынуть стопор и пружину; очистить стопор, пружину и гнездо стопора от грязи, пыли или снега;

— собрать стопор крепления пускового механизма в обратном порядке.

32. Комплекс может находиться:

— в боевом положении;

— в походном положении;

— в парковой укупорке.

В боевом положениикомплекса пусковой механизм подстыкован к трубе, крышки трубы сняты, стойки прицельного приспособления поставлены в вертикальное положение.

Комплекс переводится в боевое положение для выполнения стрелком-зенитчиком боевой задачи по прикрытию подразделения с воздуха.

В походном положениикомплекса труба закрыта крышками, стойки прицельного приспособления сложены, пусковой механизм и одиночный комплект ЗИП находятся в чехле на поясном ремне стрелка-зенитчика.

Комплекс в походном положении содержится при отсутствии непосредственной угрозы воздушного нападения.

В парковой укупоркекомплекс хранится на складах, пунктах боевого питания, стартовых позициях и доставляется в войска железнодорожным, водным, воздушным или автомобильным транспортом.

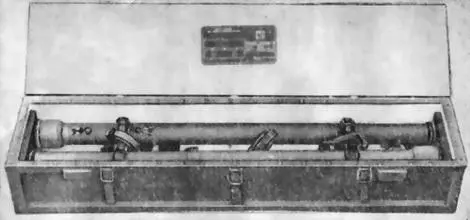

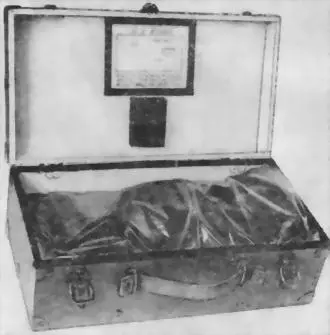

Парковая укупорка состоит из двух ящиков, предназначенных для хранения двух труб с ракетами (рис. 9), и пускового механизма с одиночным комплектом ЗИП (рис. 10).

33. Ответственность за хранение комплекса в подразделении несет командир подразделения.

Комплекс должен быть всегда в готовности к боевому применению. Хранение и сбережение комплекса вне парковой укупорки возлагается на стрелка-зенитчика, который обязан бережно обращаться с ним, ежедневно осматривать его, не допускать механических повреждений комплекса и попадания воды, снега, песка на контакты разъемов трубы и пускового механизма.

Комплекс следует хранить в сухом и удобном для доступа месте, вдали от печей и открытого огня.

При движении на занятия или на походе комплекс переносится в положении «за спину» передним срезом трубы вниз. При этом пусковой механизм может быть пристыкован к трубе или находиться в чехле на поясном ремне стрелка-зенитчика (рис. 11–13); рычаг стопора пускового механизма находится в положении С . Ремень должен быть подогнан так, чтобы комплекс не ударялся о твердые предметы снаряжения.

Во время перерывов в занятиях, а также на привалах комплекс находится в положении «за спину» или в руках у стрелка-зенитчика. По указанию командира комплекс может быть положен на землю, подставку или подстилку.

34. При передвижении на автомобилях и открытых бронетранспортерах следует держать комплекс в руках или между колен передним срезом трубы вниз, оберегая его от ударов. Запрещается во время движения класть комплекс без парковой укупорки на пол кузова автомобиля или бронетранспортера, а также прыгать с комплексом из кузова автомобиля. При спешивании с машины стрелку-зенитчику помогает один из стрелков роты (взвода).

При передвижении в закрытых бронетранспортерах, боевых машинах пехоты, в танках, а также при перевозке по железным дорогам, водным путем или воздушным транспортом трубы с ракетами устанавливаются в специальные гнезда (укладки).

35. При длительном хранении комплекса парковые укупорки с элементами комплекса должны находиться в закрытых помещениях, отвечающих требованиям Руководства по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках. Высота штабеля должна быть не более 2 м .
