Министерство обороны СССР: ПЗРК «Стрела-2»

Для пуска ракеты стрелок-зенитчик нажимает на спусковой крючок до отказа. При этом стопор выходит из зацепления с ракетой, освобождая ее. Напряжение от источника питания подается на электровоспламенитель порохового аккумулятора давления, пороховые газы от которого поступают в турбогенератор. Бортовой источник питания выходит на рабочий режим, после чего происходит переключение электропитания аппаратуры ракеты на бортовой источник питания. Затем срабатывает выбрасывающий двигатель, который выбрасывает ракету из трубы и сообщает ей вращательное движение вокруг продольной оси. Под действием сил инерции снимается первая ступень предохранения взрывательного устройства.

При выходе ракеты из трубы раскрываются рули и крылья. На взрывательное устройство подается напряжение с бортового источника питания.

В течение 0,3 сек после вылета из трубы ракета летит по инерции с неработающим двигателем. На расстоянии не менее 6,5 м , обеспечивающем безопасность стреляющего, начинает работать двухрежимный двигатель. На расстоянии 140–250 м от стреляющего после сгорания пиротехнического предохранителя снимается вторая ступень предохранения и происходит взведение взрывательного устройства.

В конце работы стартовой ступени двухрежимного двигателя, когда ракета разовьет необходимую скорость, начинается эффективное самонаведение ракеты.

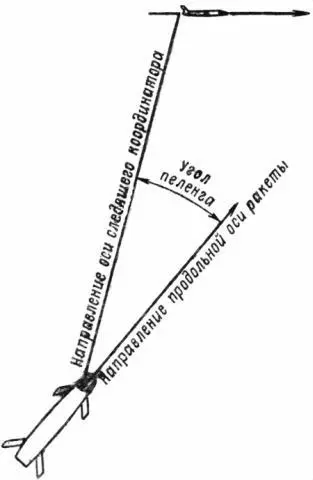

В полете ось следящего координатора остается направленной на цель независимо от положения продольной оси ракеты (тепловая следящая головка самонаведения следит за целью). При этом угол между осью следящего координатора и продольной осью ракеты (угол пеленга) может изменяться в пределах 0–40° (рис. 8).

Координатор выдает сигнал, пропорциональный изменению угловой скорости линии ракета–цель, который обеспечивает наведение ракеты на цель. Одновременно датчик угловых скоростей вырабатывает сигналы, пропорциональные угловой скорости колебаний ракеты относительно ее центра тяжести, которые служат для уменьшения колебаний ракеты. Эти электрические сигналы поступают в автопилот, где происходит их преобразование в управляющие сигналы.

Рулевая машинка по сигналам, поступающим с автопилота, поворачивает рули, направляя ракету в точку встречи с целью. При попадании ракеты в цель взрывательное устройство подрывает боевую часть.

В случае промаха через 11–14 сек с момента пуска происходит самоликвидация ракеты путем подрыва боевой части.

23. Комплекс снабжен одиночным комплектом ЗИП 1, в состав которого входят запасные части (источник питания 9Б17), инструмент (ключ 51.010, предназначенный для неполной разборки пускового механизма) и принадлежность (фланель «Арктика» арт. № 506 ГОСТ 7259-54, служащая для протирания обтекателя головки самонаведения, защитные очки, предназначенные для защиты глаз стреляющего при пуске ракеты, и чехол 56.000, используемый при переноске пускового механизма и ЗИП во время похода).

Одиночный комплект ЗИП, за исключением источника питания, поступает в парковой укупорке пускового механизма. Источник питания укладывается в парковую укупорку труб с ракетами.

К каждым 30 пусковым механизмам придается групповой комплект ЗИП 2 для пускового механизма 9П53, а к каждым 100 ракетам — групповой комплект ЗИП 2 для ракеты 9М32.

24. Маркировка наносится черной эмалевой краской на трубу, пусковой механизм, источник питания, парковую укупорку труб с ракетами (в одной укупорке хранятся две трубы с ракетами) и парковую укупорку пускового механизма.

Пример маркировки:

Значение входящих в эту маркировку цифр и букв следующее:

102, 103 — учетные номера ракет;

5 — номер партии сборки;

67 — год сборки;

14 — номер снаряжательного завода;

ОФК — обозначение действия боевой части (осколочно-фугасно-кумулятивная);

9П54 — индекс трубы;
