При полете ракеты с работающим двигателем на нее действуют сила тяги двигателя (реактивная сила) T , подъемная сила Y , сила лобового сопротивления X и сила тяжести G , а также стабилизирующий момент М ст (рис. 5).

Сила тяги приложена к центру тяжести ракеты и направлена вдоль ее продольной оси.

Подъемная сила перпендикулярна вектору скорости V , который направлен по касательной к траектории полета ракеты.

При отклонении рулей по командам бортовой аппаратуры управления появляется угол атаки, в результате чего возникает подъемная сила, изменяющая направление полета ракеты. Углом атаки α называется угол между вектором скорости и продольной осью ракеты.

Сила лобового сопротивления направлена в сторону, противоположную направлению вектора скорости. Она не оказывает влияния на направление полета ракеты.

Подъемная сила и сила лобового сопротивления являются составляющими полной аэродинамической силы, которая возникает в полете в результате взаимодействия планера с воздухом.

Сила тяжести перпендикулярна линии горизонта и приложена к центру тяжести ракеты.

Стабилизирующий момент возникает в результате действия полной аэродинамической силы. Под его воздействием ракета поворачивается в сторону уменьшения угла атаки.

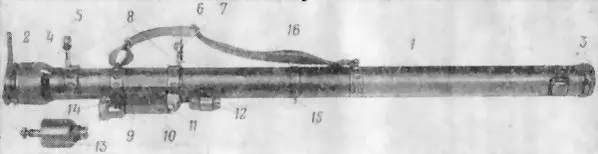

12. Труба(рис. 6) предназначена для прицеливания, пуска ракеты и предохранения стрелка-зенитчика от воздействия пороховых газов при пуске. Одновременно труба служит укупоркой ракеты при ее переносе, транспортировке и хранении. Она состоит из собственно трубы, блока вращения, механического прицела, механизма бортразъема, разъема и фиксатора.

13.Собственно труба служит для направления полета ракеты и отвода пороховых газов при пуске. Канал трубы гладкий, открытый с обоих концов. Внутри трубы со стороны переднего среза вклеено резиновое кольцо, которое плотно обжимает головку самонаведения, предохраняя внутреннюю полость трубы от попадания влаги при снятой передней крышке. В походном положении передний и задний срезы трубы закрываются крышками.

14.Блок вращения предназначен для разгона ротора гироскопа следящего координатора цели. Он состоит из катушек, магнитное поле которых, взаимодействуя с постоянным магнитом ротора, создает вращающий момент.

15.Механический прицел предназначен для наведения трубы с ракетой на цель. Он состоит из мушки и целика, закрепленных на откидывающихся стойках. Кольцевая мушка закреплена на передней стойке. На задней стойке закреплены целик и патрон с сигнальной лампочкой, загорающейся при захвате цели головкой самонаведения. Сигнальная лампочка снабжена диафрагмой, предохраняющей глаз стрелка от засветки при стрельбе в сумерках.

16.Механизм бортразъема предназначен для соединения электрических цепей трубы и ракеты, а также для механического стопорения ракеты в трубе. Он состоит из корпуса, в котором расположены бортразъем, стопор, толкатель с резиновым колпачком и вставка.

Бортразъем служит для соединения электрических цепей трубы и ракеты. Ножевые контакты вилки бортразъема входят в соответствующие гнезда розетки на ракете.

Стопор служит для фиксации ракеты в трубе. Он входит в гнездо рулевого отсека ракеты, удерживая ракету от перемещений.

Толкатель с резиновым колпачком служит для расстопоривания ракеты при нажатии на спусковой крючок пускового механизма при пуске.

Вставка служит для подсоединения источника питания.

С помощью проушин корпуса и фиксатора, закрепленного на обойме, к трубе присоединяется пусковой механизм.

17.Разъем предназначен для соединения электрических цепей пускового механизма и трубы. Контакты вилки разъема пускового механизма входят в соответствующие гнезда разъема трубы.
