С. Иванов - Германские субмарины Тип XVII Крупным планом

Заказы на постройку двух подлодок U 792 и U 793 проекта Wa 201 были получены 19 июня 1942 г. Одновременно верфь Блом и Фосс получила от фирмы Вальтера заказ на изготовление наземного испытательного стенда для проектируемых турбинных установок. Он должен был установлен на заводе Вальтера внутри фрагмента корпуса подлодки проекта Wa 201. В ноябре 1942 г. этот фрагмент корпуса был доставлен на завод Вальтера, где на нём начали монтировать испытательный стенд. К апрелю 1943 г. стенд был почти готов к работе. Для экономии перекиси водорода при опытных запусках турбин была специально построена батарея из 6 небольших баллонов высокого давления фирмы Хеншель. Первые эксперименты на стенде начались в мае 1943 г. под руководством дипломированного инженера Острайха. При комплексных испытания с применением перекиси водорода и всего вспомогательного оборудования в ноябре 1943 г. были получены следующие результаты:

давление на входе турбины 27,3 атм

удельный расход пара 6,15 кг/лс-ч

температура на входе турбины 483оС

удельный расход перекиси водорода 2,57 кг/лс-ч давление на выходе турбины 2,65 атм

удельный расход топлива 0,287 кг/лс-ч

мощность турбины 2595 лс при 13689 об/мин

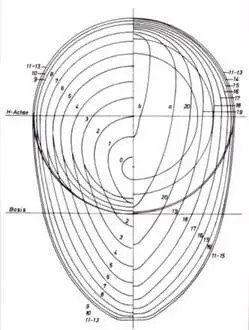

Схема расположения шпангоутов к конструкции подлодки И'К 202.

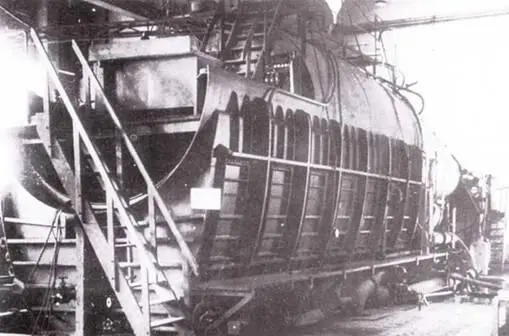

Стенд для наземных испытаний турбин Вальтера, устанавливаемых на подлодки XIII серии, был расположен на территории его завода, находившегося на улице Пройендорф к Танненберге.

Из-за задержки в поставках оборудования, затянувшихся подготовительных работ и испытаний закладка подлодки Wa 201 смогла состояться только I декабря 1942 г. Сборка подлодки состоялась на монтажной площадке под большим краном у прибрежной стенки, выложенной камнем. В феврале-марте 1943 г. были готовы прочные корпуса U 792 и U 793 и испытаны на сжатие. В марте-апреле должны были поставить дизельные и электрические моторы и в мае-июне – силовые установки Вальтера. Сборка двигательной установки последовала в смежном турбинном цехе верфи Блом и Фосс. В середине 1943 г. первая построенная подлодка U 792 была спущена на воду 250-т краном, спуск со стапеля U 793 предусматривался в середине августа. Передача подлодок па испытания планировалась в начале сентября или октября 1943 г. Задержки с поставками и, главным образом, постоянно вносимые изменения в конструкцию турбинного отсека (его размер увеличился почти на 2 м) привели к тому, что обе лодки долгое время оставались на верфи. 24 июля 1943 г. внезапно над Гамбургом раскрылись ворота ада – союзная авиация нанесла массированный удар. Хотя строящиеся подлодки в ангарах верфи пострадали незначительно, однако машинный завод и район достроечной стенки были серьезно повреждены. Из-за близкого разрыва бомбы были повреждены обе подлодки Wa 201. Одна из подлодок была перевёрнута взрывом, другая была опрокинута со стапеля. Повезло и рабочим, убитых среди них не было, они успели убежать от огненного смерча. Одну лодку подняли на стапель 28 сентября 1943 г. Работы на U 792 были начаты 16 ноября 1943 г. под руководством командира лодки лейтенанта Хайтца, который с июня 1942 г командовал почти год дизельной подлодкой U 664.

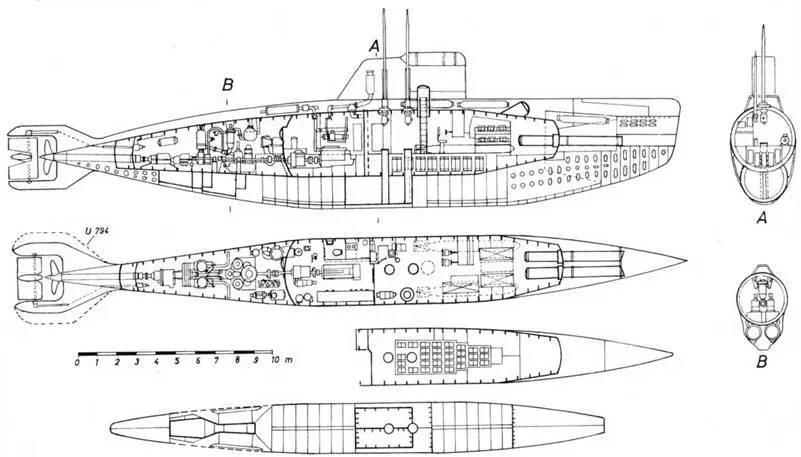

Чертёж подлодки проекта верфи Блом и Фосс Wa 201.

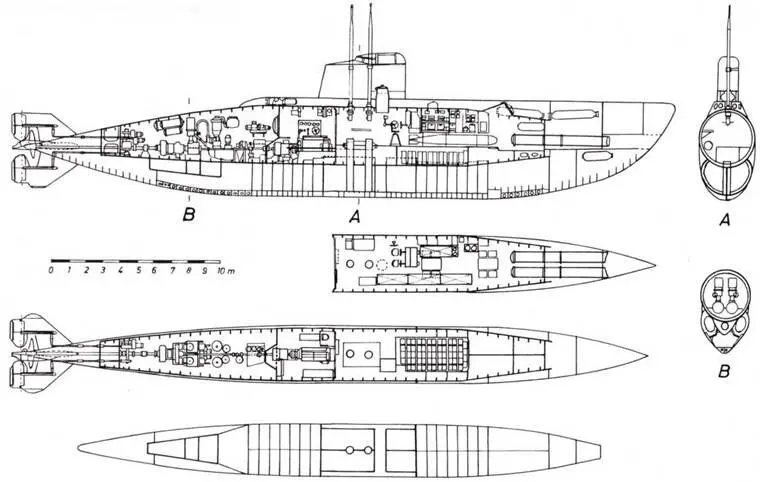

Чертёж подлодки проекта «Гёрмапия-Верфт» WK 202

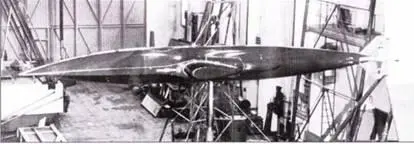

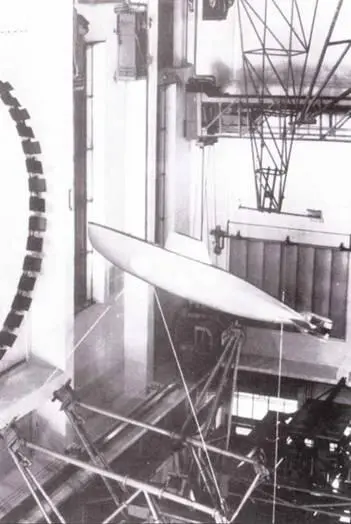

Модели подлодок Вальтера Wa 201 и WK 202 (вверху) перед аэродинамической трубой научно-исследовательского авиационного института в Брауншвейге. Там изучалось действие рулевого управления при использовании различных моделей руля. Полученные измерения моментов на балере руля показали, что лучше управляемость на высоких скоростях у подлодки проекта верфи Блом и Фосс. При небольших скоростях были получены неожиданные экспериментальные результаты, опубликованные уже после войны Вальтером (13.7.45) и Гиблером (14.12.46).
