Джин Желязны: Говори на языке диаграмм: пособие по визуальным коммуникациям

Отметив на диаграмме эти темпы роста, мы четче и быстрее видим обратную закономерность, упомянутую в заголовке.

Кстати, если вам все же важно показать абсолютные значения, вполне можно включить их в форме таблицы под соответствующими периодами, как показано здесь внизу диаграммы.

РЕШЕНИЕ ДЖИНА

Ваше решение?

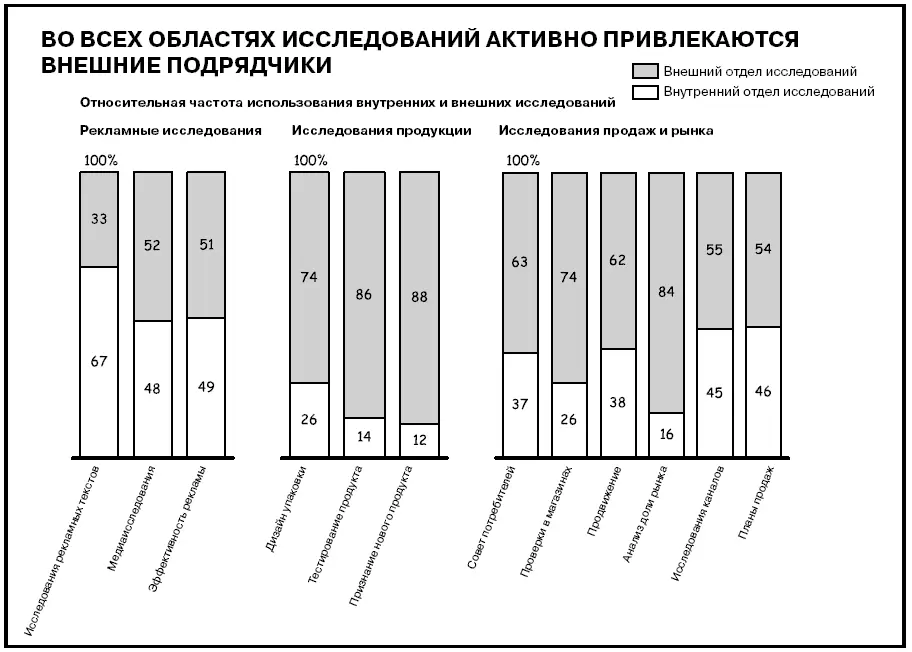

Я очень стараюсь составлять диаграммы так, чтобы для чтения подписей к столбцам не приходилось наклонять голову, как в этом примере.

И я стремлюсь не заставлять читателя все время переводить взгляд с диаграммы на легенду в поисках расшифровки элементов.

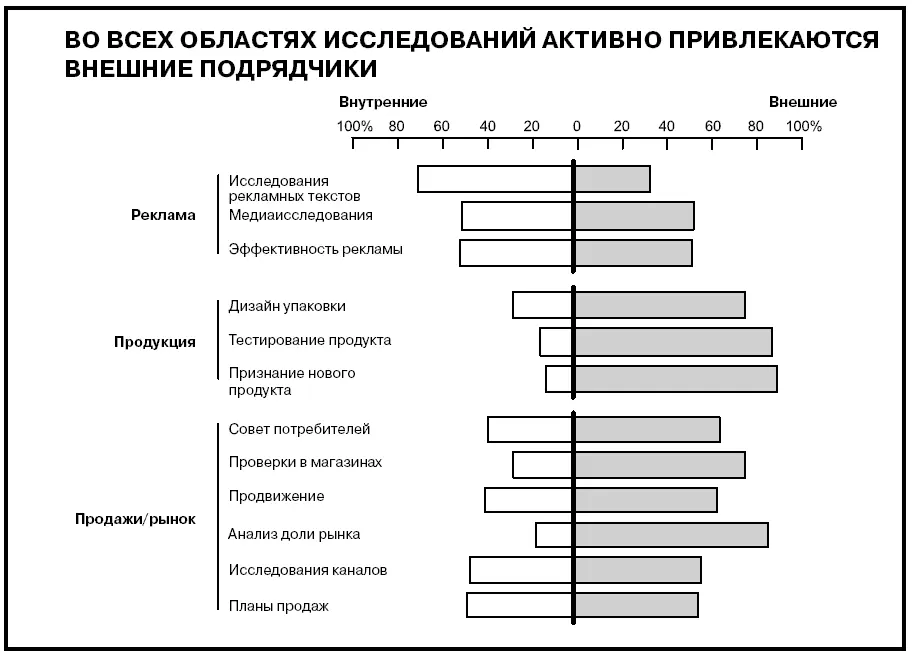

В моем варианте вместо вертикальных столбцов используются горизонтальные линейки, что дает больше места для подписей. Кроме того, можно удалить легенду и включить соответствующую информацию в саму диаграмму. Это достигается с помощью скользящей гистограммы, нормированной на 100 %, где в качестве базовой используется линия, разделяющая внутренние и внешние исследования. Это позволяет более четко увидеть различия между ними.

РЕШЕНИЕ ДЖИНА

Ваше решение?

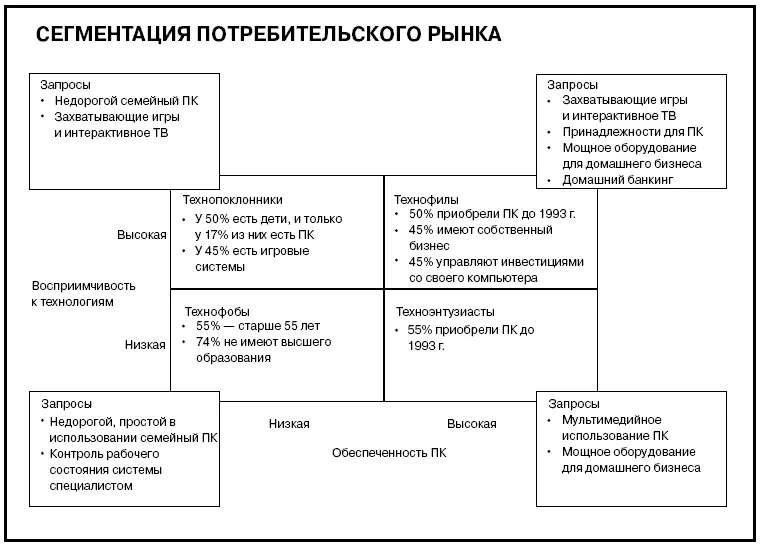

Эта диаграмма хорошо передает характеристики четырех сегментов рынка индивидуальных потребителей технологической продукции и спрос в этих сегментах. Для раздаточных материалов можно было бы оставить ее в прежнем, подробном виде; но если она показывается на экране, то по принципу «лучше показать больше» нужно разработать несколько слайдов: первый – чтобы ознакомить с этими четырьмя сегментами рынка, а со второго по пятый – показать подробные характеристики и спрос по каждому из них.

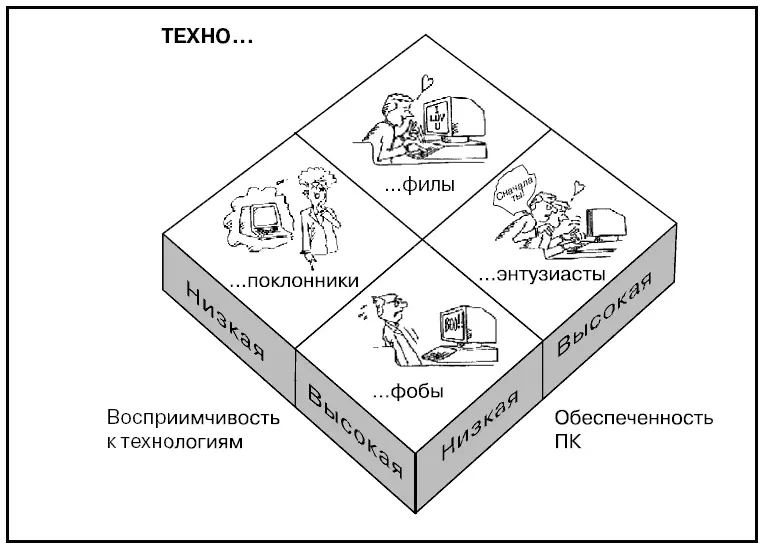

Мне пришлось презентовать этот материал на крупной конференции. Поэтому в решении этой задачи мы пошли на шаг дальше, проявив изобретательность. Как вы видите, мы охарактеризовали эти четыре квадранта с помощью иллюстраций, которые придали индивидуальность каждому сегменту, а докладчик мог рассказать о нем подробно или кратко – в зависимости от потребностей аудитории.

РЕШЕНИЕ ДЖИНА

Ваше решение?

Эта диаграмма (внизу) смело может претендовать на звание худшей. Во-первых, она нечитаемая, во-вторых – слишком сложная. Пришлось как следует подумать, но в итоге я разработал два возможных решения.

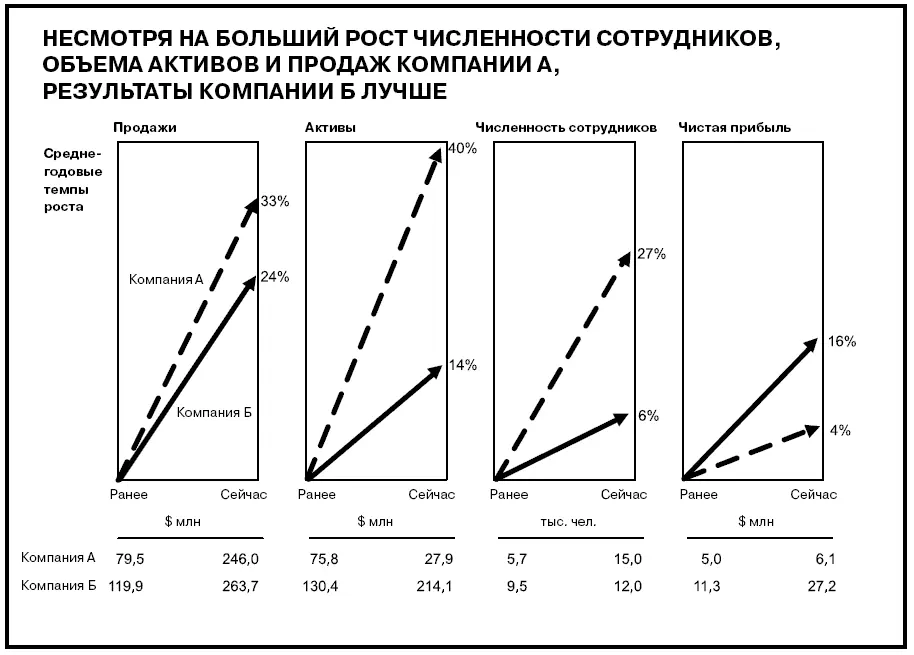

1. Составить несколько диаграмм, по одной для каждого компонента, отражающих изменение показателей со временем. Этот вариант показан на соседней странице вверху. Рост будет гораздо очевиднее, потому что все измеряется по сравнению с общей базой. (Я не включил сюда показатели среднегодового темпа роста, но мог бы показать их справа от второго столбца.)

2. Еще одно решение показано на соседней странице внизу. Иногда лучше представить информацию в форме таблицы. Да, я говорил, что табличные данные лишь подразумевают сравнения, а диаграммы наглядно их демонстрируют. Однако здесь таблица подходит больше, так как сравниваемые цифры в ней оказываются рядом. И уж во всяком случае она во много раз эффективнее первоначального варианта.

РЕШЕНИЕ ДЖИНА № 1
