Джин Желязны: Говори на языке диаграмм: пособие по визуальным коммуникациям

• Добиться роста в каждом отдельно взятом регионе и по всей стране

• Достичь высшей результативности и эффективности работы

• Укрепить финансовую систему

• Добиться лояльности клиентов

• Привлекать и развивать самых талантливых сотрудников

• Способствовать развитию Qcompany

Ваше решение?

Я не сразу пришел к этому решению, но оно стоило затраченных усилий.

Его мне подсказала буква Q – в названии компании внизу списка и в похожем на логотип символе в заголовке.

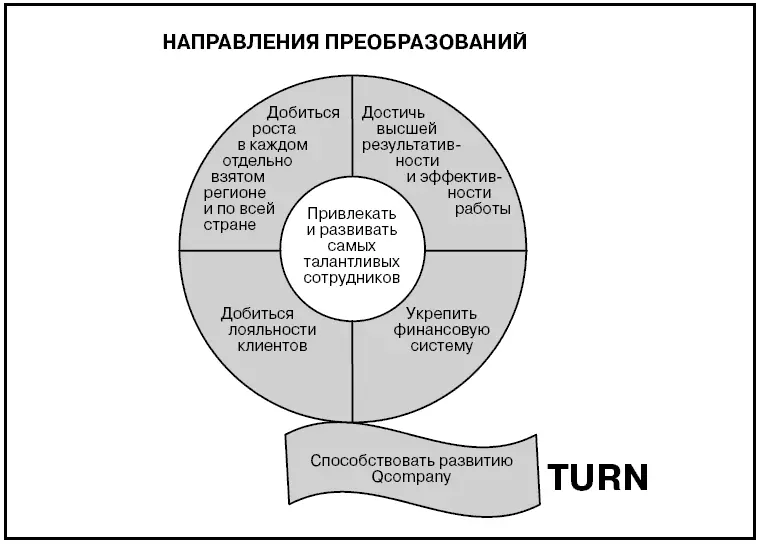

Мне стало ясно, что эта буква должна преобладать на слайде. Я разместил маркеры списка таким образом, чтобы они образовали букву Q, причем одно из наиболее важных направлений оказалось в центре диаграммы, а другое – внизу, в «хвостике» Q, подчеркивая развертывание идеи во времени.

Меня часто спрашивают, как появляются такие мысли. Изобретательность, как и все остальное, нужно тренировать. Практика, практика и еще раз практика!

• Добиться роста в каждом отдельно взятом регионе и по всей стране

• Достичь высшей результативности и эффективности работы

• Укрепить финансовую систему

• Добиться лояльности клиентов

• Привлекать и развивать самых талантливых сотрудников

• Способствовать развитию Qcompany

РЕШЕНИЕ ДЖИНА

Ваше решение?

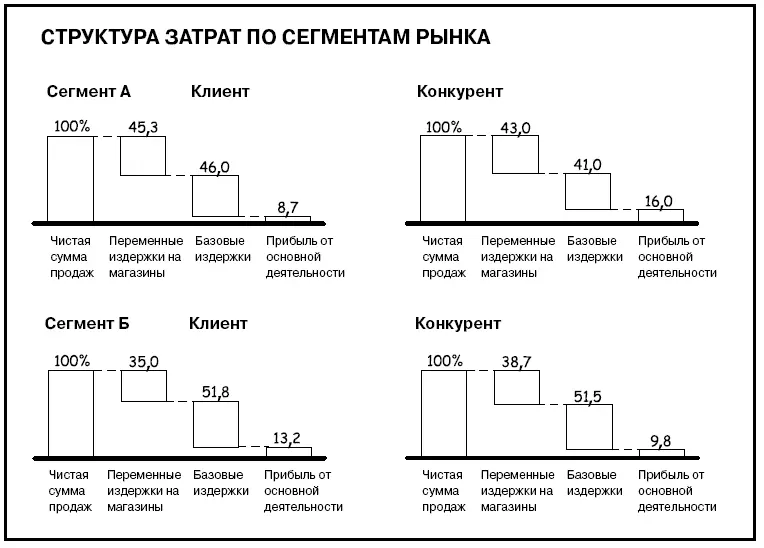

Эта так называемая водопадная диаграмма выглядит еще более перегруженной, чем предыдущая.

Шкала настолько сплюснута, что различия в значениях трудно измерить. Кроме того, подписей под столбцами слишком много. А главное – диаграмма не достигает своей цели: не позволяет легко сравнить компанию и ее конкурента в каждом из двух сегментов.

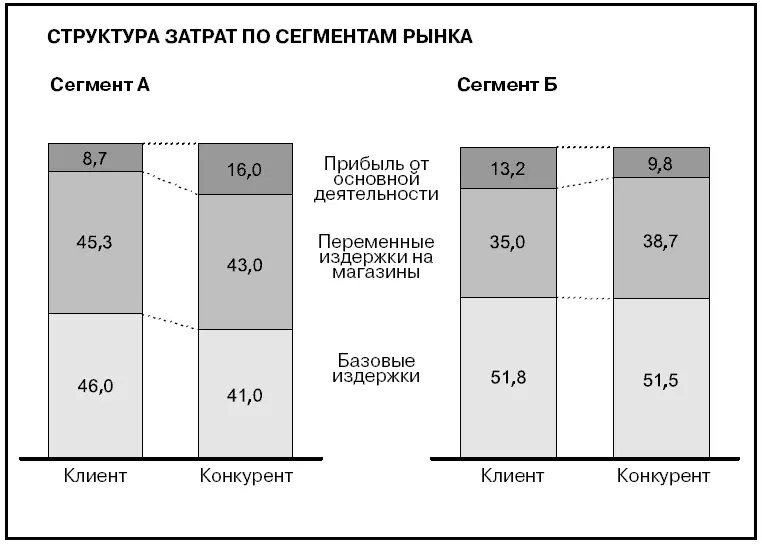

Разместив компоненты в столбцах, принимаемых за 100 %, я могу позволить себе значительно увеличить шкалу, ограничить количество подписей и расположить данные так, чтобы их было легко сравнить.

РЕШЕНИЕ ДЖИНА

Ваше решение?

Я допускаю, что некоторые способны считывать табличные данные на лету: едва взглянув на цифры, они сразу понимают тенденции. Но, как я уже говорил, цифровые данные лишь подразумевают взаимосвязи, а диаграммы делают их очевидными. Так обстоит дело и здесь.

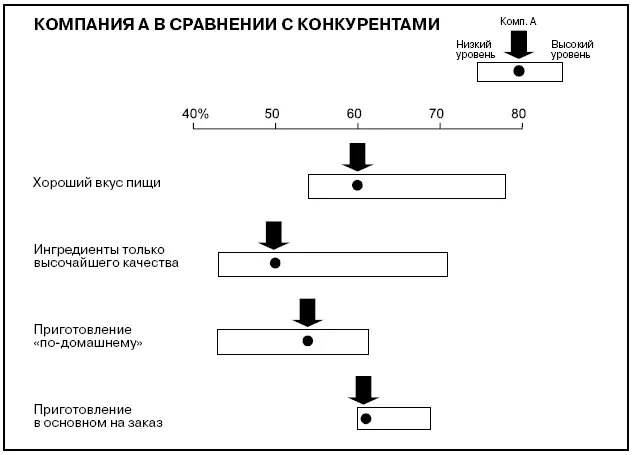

В данном случае, указав на диаграмме только разрыв между компаниями с низкими и высокими показателями по каждой характеристике и место компании А среди них, мы понимаем ситуацию гораздо быстрее, и при этом не нужно читать и истолковывать все имеющиеся цифры.

РЕШЕНИЕ ДЖИНА

Ваше решение?

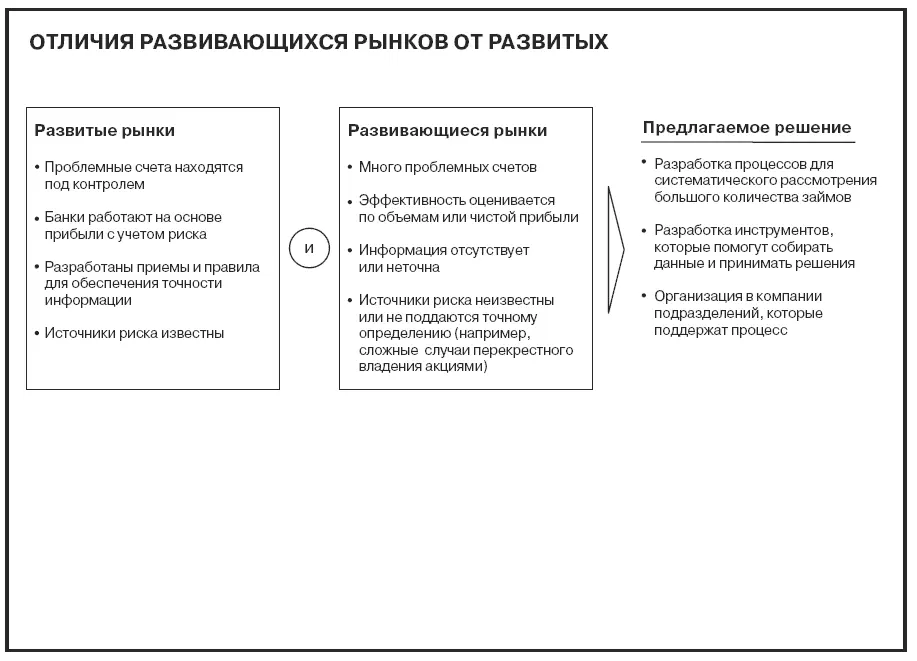

С первого взгляда трудно понять, зачем менять приведенную диаграмму. Кажется, что она хорошо показывает, как предлагаемое решение проистекает из отличий, обнаруженных между развитыми и развивающимися рынками.

И все же именно слово «отличия» в заголовке наводит на мысль, что это решение – результат совместного воздействия ряда факторов, и поэтому я трансформировал диаграмму.
