Под толстым клиентом (RDA) понимается объединение на клиентской части логики, связанной с презентацией, и бизнес-логики. Только логика доступа к ресурсам оставлена на сервере (рис. 6.4).

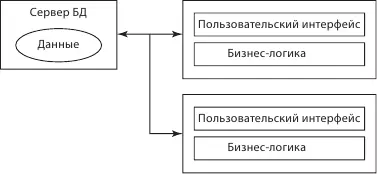

Рис. 6.4.Модель трехуровневой архитектуры клиент – сервер: толстый клиент

Другой вариант взаимодействия в трехуровневой модели – тонкий клиент (как правило это веб-браузер) (рис. 6.5). У клиента остается только презентационная логика, а бизнес-логика и логика доступа к ресурсам остаются на сервере. Дальнейшая балансировка загрузки дает возможность выделить еще один логический слой – сервер приложений, который не обязательно является отдельным физическим сервером.

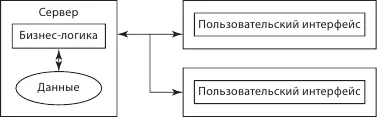

Рис. 6.5.Модель трехуровневой архитектуры клиент – сервер: тонкий клиент

КИС активно взаимодействуют с более крупными системами, которые представляют собой конгломераты информационных систем федеративного интегрированного уровня. Преимущественно такое взаимодействие осуществляется в режиме частичного предоставления данных или организации специфического доступа к ним в форме мультибаз данных. Интегрированные федеративные системы являются глобальными системами, объединяющими различные модели данных, как реляционные, так и иерархические, сетевые в ряде случаев и объектные, и конгломераты различных СУБД (рис. 6.6).

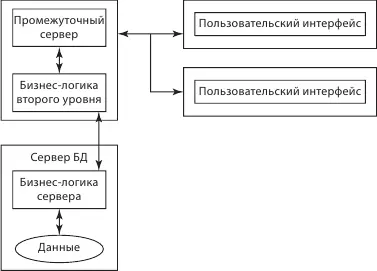

Рис. 6.6.Модель трехуровневой архитектуры клиент – сервер: сервер приложений

Рассмотрим особенности тонкого и толстого клиентов. Тонкий клиент широко распространен в корпоративных системах. Клиент становится легче, а все, что связано с бизнес-логикой, выносится на сервер. Клиент требует только настройки соединения, и обновление его становится проще. Использование тонких клиентов делает возможным применение бездисковых станций. Администраторам становится легче обеспечивать безопасность. При необходимости миграции в новую среду можно организовать ее удаленно. Это дает экономию на десятках тысяч клиентов.

Толстые клиенты преимущественно распространены в системах, не требующих частой коррекции. Если часть бизнес-логики переносится на логический сервер, выделяется уровень приложений (Application Layer, AL). При этом на сервере БД работает только та часть бизнес-логики, которую можно вынести в бизнес-правила уровня предприятия или целой группы логически связанных прикладных программ. Тонкие клиенты работают на компьютерах пользователей, сервер БД освобождается от бизнес-логики и работает только на передачу данных серверу приложений и пользователям. Реализация сервера приложений может быть как в виде SQL-сервера, так и в виде персональной СУБД.

В случае толстого клиента бизнес-логика переносится на мощные клиентские компьютеры. На клиентских машинах происходит взаимодействие бизнес-логики и презентационной логики, а на сервере осуществляются только SQL-запросы.

При использовании тонкого клиента вся бизнес-логика, которая была сосредоточена на каждом из сотен тысяч клиентов, переносится на сервер и централизованно управляется там. Она взаимодействует с данными и SQL-серверами. Клиент снабжается только пользовательским интерфейсом. Администрирование и централизованная миграция производятся на сервере, поэтому изменения с точки зрения сроков и стоимости происходят более эффективно. Бизнес-логика может быть расположена на одном и том же сервере с БД, а может быть перенесена на один или несколько серверов. Коррективы в таких системах можно вносить как на нижнем уровне, так и на более высоком. Например, в семействе Oracle Applications на нижнем уровне расположен сервер базы данных Oracle Server, а на более высоком уровне существует Application Server, на котором и располагаются все компоненты, выполняющие прикладные задачи. Это ERP-системы Oracle Applications или Oracle Business Suit, которые осуществляют прикладную логику: учет, планирование и управление основными видами корпоративных ресурсов.

Для производства корпоративных приложений нужно эффективно пользоваться специализированными инструментальными средствами, которые этот цикл поддерживают. Речь идет о средствах автоматизированного проектирования корпоративных приложений, или CASE-средствах. При этом если говорить о базах данных, необходимы специфические CASE-средства. В чем же заключаются эти особенности применительно к распределенным системам клиент-серверного типа? Эти средства являются достаточно универсальными, так как обеспечивают возможность соединения с различными серверами БД и позволяют разрабатывать графические интерфейсы (формы ввода данных, отчеты), чтобы пользователи могли взаимодействовать с данными в этих графических интерфейсах. Речь идет о том, что взаимодействие с базой данных может осуществлять не только программист, но и опытный пользователь, системный, бизнес-аналитик. Более того, если правильно построить цикл разработки корпоративной системы, можно обеспечить возможность взаимодействия этого бизнес-аналитика с существующей системой и развитие этой системы бизнес– аналитиком. Он сможет строить в терминах бизнес-логики, почти естественных языковых терминах, необходимые запросы и отчеты. При этом в почти автоматическом режиме происходит соединение с сервером БД, и графический интерфейс во многом набирается из тех примитивов, которые есть в распоряжении такого продвинутого пользователя.
