Irene Calle Millán - Montaje y mantenimiento de instalaciones eléctricas de interior. ELEE0109

Viabilidad económica:el coste final de la instalación debe ser lo más económico posible, cumpliendo los requisitos anteriormente expuestos.

Flexibilidad:debe ser susceptible de futuras modificaciones (ampliación, reducción). Estos cambios se realizarán con la mayor facilidad.

Simplicidad:se debe operar y mantener la instalación sin que sea necesario recurrir a personas altamente cualificadas.

Estética:una buena instalación tiene que ser visualmente agradable.

Recuerde

Una buena instalación debe poseer todas estas cualidades y nunca potenciar una de ellas en detrimento de otras. No se puede apostar por una instalación muy económica pero poco fiable, o muy simple, pero poco segura, ya que al no reunir cada una de estas características, dejaría de ser, propiamente, una buena instalación.

3. Tipos de elementos

En este apartado se mencionarán los elementos básicos con los que debe contar una instalación eléctrica de baja tensión:

Acometida:es el punto de conexión que une la red (propiedad de la compañía eléctrica suministradora) con la instalación.

Acometida

Equipos de medición:comúnmente conocido como “contador”, este equipo sirve para cuantificar el consumo de electricidad de la instalación. Es propiedad de la compañía eléctrica y debe situarse cerca de la acometida. Debe estar protegido contra los agentes externos y situado en un lugar accesible para su lectura y revisión.

Dispositivo de control de potencia:debe tener un dimensionamiento adecuado a la potencia prevista contratada. En locales comerciales e industrias se colocará en compartimento independiente y precintable y siempre antes que los demás dispositivos. Dicha caja se podrá ubicar dentro del cuadro de mando y protección.

Cuadro de mando y protección:los mínimos dispositivos de mando y protección serán:

Un interruptor general automático de corte omnipolar,que permita el accionamiento manual y que esté dotado de elementos de protección contra la sobrecarga y cortocircuitos. Este interruptor será independiente del interruptor de control de potencia.

Un interruptor diferencialgeneral destinado a la protección contra contactos indirectos de todos los circuitos, salvo que la protección se efectúe mediante otros dispositivos de acuerdo con la ITC-BT-24.

Dispositivos de corte omnipolardirigidos a la protección contra sobrecargas y cortocircuitos de cada uno de los circuitos interiores de la vivienda o local.

Dispositivo de protección contra sobretensiones,según ITC-BT-23, si fuese necesario.

El cuadro de mando y protección se situará lo mas cercano posible al punto de inicio de la derivación individual en el local. En los locales de pública concurrencia deberán tomarse las precauciones necesarias para que los dispositivos de mando y protección no sean accesibles al público general.

Otros componentes:estos componentes varían en cantidad y número según las exigencias de la instalación. Son los conductores, las tomas de corriente, interruptores, luminarias y diversos aparatos eléctricos.

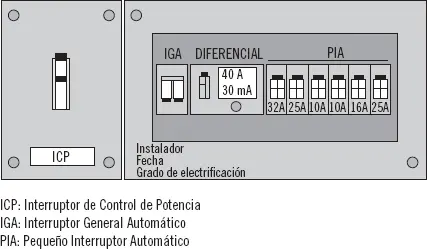

Cuadro de mando y protección

Aplicación práctica

Imagine que tiene que instalar el ICP de instalación eléctrica. ¿Dónde lo conectaría?

SOLUCIÓN

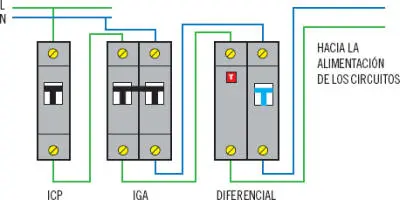

El control de potencia se instalará siempre antes de los dispositivos de mando y protección en una caja precintable. Lo habitual sería conectarlo justo antes de estos dispositivos, y colocarlo dentro del cuadro de mando y protección en una caja independiente y precintada a fin de que no se pueda manipular. La conexión se efectuaría de la siguiente manera:

Nota

En locales comerciales se situarán estos dispositivos entre una altura de 1 y 2 metros.

4. Protecciones

Las protecciones se pueden dividir en dos categorías: protecciones contra contactos directos y protecciones contra contactos indirectos.

Previamente se explicará qué se considera un contacto directo y un contacto indirecto.

4.1. Protecciones contra contacto directo

El contacto directose produciría si la persona tocara una parte activa de la instalación.

Nota

Se denomina parte activa de la instalación a todo elemento que está sometido a una d.d.p. (diferencia de potencial, tensión) y por el que circula cierta intensidad. Por ejemplo, una persona que tocase un conductor desnudo de una instalación.

Las protecciones contra los contactos directos vienen dadas por el uso de materiales aislantes en las partes activas, por la utilización de barreras o envolventes, y en menor medida, (sólo en locales especiales ya que no garantiza una protección completa) mediante la interposición de obstáculos y la protección por alejamiento.
