1 Cable coaxial: gran ancho de banda y evita interferencias externas, pero requiere de zanjas o tendido aéreo entre edificios. Presupuesto: 20000 euros el tendido soterrado.

2 Fibra óptica: gran ancho de banda sin interferencias. Los elementos de conexión tienen un coste elevado y precisa de canalización por zanja o tendido aéreo. Presupuesto: 30000 euros el tendido soterrado.

3 Enlace inalámbrico por radiofrecuencia: coste reducido de implantación. No son necesarias ni zanjas ni tendidos aéreos. Con las tecnologías actuales se consigue un ancho de banda considerable y seguridad suficiente. Presupuesto: 2500 euros con material y configuración de los equipos.

Finalmente, se decide por un enlace inalámbrico, y se redacta el objeto del procedimiento:

Objeto del procedimiento

El presente procedimiento se ha elaborado por la necesidad de conexión de la nueva oficina ubicada en C/_________, de manera que se puedan compartir los recursos de la central de forma transparente al usuario.

Se ha optado por la interconexión inalámbrica mediante routers y antenas de la marca ACME, de bajo coste y rendimiento medio.

Seguidamente, se elabora la secuencia de actividades para el procedimiento de implantación:

Secuencia de actividades

Se puede observar que determinadas actividades hacen referencia a los identificadores de otros procedimientos específicamente creados para esa actividad.

Existen diferentes tipologías en las cuales se puede clasificar una red teniendo en cuenta su extensión, medios, tecnología aplicada, topología, etc.

Dependiendo del alcance hay que señalar las siguientes:

1 WAN (red de área extensa) Wide Area Network. Son redes distribuidas a nivel mundial. Suelen implantarlas empresas multinacionales o entidades con presencia en todo el mundo, como bancos, empresas de comunicaciones, químicas, etc.

2 MAN (red de área metropolitana) Metropolitan Area Network. Suelen implantarse en entidades con varias sedes dentro de la misma ciudad. Su extensión rara vez supera los 10 o 15 kilómetros.

3 LAN (red de área local) Local Area Network. Su extensión no suele pasar del kilómetro. Se trata de redes pequeñas en oficinas, empresas familiares, etc.

La topología de una red es la forma en la que están conectados físicamente cada uno de los nodos de la red. Dependiendo de los elementos utilizados y de la tecnología aplicada se pueden dar distintos escenarios.

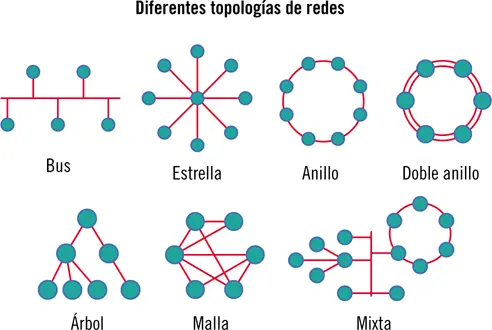

A continuación, se muestra un gráfico que recoge las topologías más habituales. Se ha de observar que algunas son la combinación de varias de ellas.

Actualmente, la topología en bus o Ethernet compartida es utilizada en menor medida. Se consigue al converger en un concentrador o hub. La topología de tipo bus se utiliza mayoritariamente en instalaciones verticales o troncales. Entre sus características, destaca el hecho de que los paquetes de información son escuchados por todos los dispositivos conectados al bus y que el ancho de banda disponible es compartido por todos los dispositivos.

La distribución más utilizada en instalaciones horizontales es la topología en estrella, o Ethernet conmutada, que se consigue al intercalar como elemento convergente un conmutador o switch. Consigue un aumento considerable de velocidad al utilizar en cada transmisión el ancho de banda disponible en su totalidad y reduce considerablemente el tráfico de datos innecesarios en la red.

La distribución en anillo, la más antigua de todas, no suele utilizarse. La información viaja en un solo sentido, pasando por todos los miembros de la red hasta llegar a su destino. La principal desventaja es que si falla un componente de la red, todo el sistema se ve comprometido.

Actividades

4. Dibuje el mapa topológico de la red de su puesto de trabajo y señale el tipo al que pertenece, argumentando la opción elegida.

Recuerde

Arpanet se creó en EEUU con una topología en malla, para conseguir la descentralización en el lanzamiento de misiles en caso de destrucción de los centros de operación de mando en el hipotético caso de guerra nuclear.

La tecnología más extendida en el campo de las redes locales es la denominada Ethernet, y básicamente consiste en que todos los ordenadores están conectados entre sí utilizando el mismo medio de transmisión.

Existen diferentes variantes de Ethernet atendiendo a su velocidad de transmisión y al medio de transmisión utilizado. La unidad de medida utilizada es el bit por segundo. Habitualmente se habla de Mbs (10 6) o megabits por segundo Mb/s (un millón de bits por segundo):

1 Ethernet, según estándar IEEE 802.3i IEEE 802.3j para una velocidad de 10 Mb/s.

2 Fast Ethernet, según estándar IEEE 802.3u IEEE 802.3y para una velocidad de 100 Mb/s.

3 Gigabit Ethernet, según estándar IEEE 802.3z IEEE 802.3ab para velocidades de 1 Gbit/s.

4 10 Gigabit Ethernet, según estándar IEEE 802.3ae IEEE 802.3ak IEEE 802.3an.

Cuadro resumen de tecnología Ethernet
