Para la red de saneamiento y en la medida de lo posible, el funcionamiento hidráulico deberá ser por gravedad, reduciendo al máximo las impulsiones y estaciones de bombeo.

El procedimiento más sencillo para calcularla consiste en instalar un manómetro en la zona a medir, que aporta una lectura directa de la presión del agua.

Sabía que...

Según el CTE, tras la ejecución de una red de abastecimiento en el interior de una vivienda se deberá realizar una prueba de presión, para lo cual puede hacerse uso de un manómetro.

También existen dispositivos que permiten su conexión a un sistema informatizado, siendo el sensor de presión el más utilizado actualmente.

El montaje de los medidores de presión debe realizarse sobre unos puntos de toma y teniendo en consideración las siguientes premisas:

1 Se ubicará en un punto de la red donde el flujo sea uniforme, evitándose la proximidad de codos, válvulas, etc.

2 No se instalarán en puntos altos, evitándose las bolsas de aire, ni en puntos bajos, evitando las deposiciones.

3 Su montaje deberá ser rasante a la pared interna de la tubería.

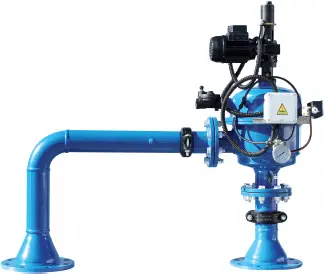

Medida de presión mediante manómetro en colector de abastecimiento

La medida de nivel es una variable imprescindible en tuberías de flujo laminar. Para realizarla de modo visual, basta con el uso de un limnímetro (regla graduada) dispuesto de modo perpendicular sobre la base del elemento a medir.

Medida del nivel de agua en canal abierto

En la actualidad existen en el mercado diversos instrumentos de medida de nivel automatizados, tales como:

1 Medidores por ultrasonido: se instalan sobre el agua a medir y emiten una señal que será rebotada por la superficie. Realizándose este proceso de modo continuo puede conocerse la evolución del nivel del agua. Llegan a tener una precisión del 0.05%.

2 Sonda de presión: ubicados en el fondo de la superficie a medir realizan una relación entre la presión que ejerce el volumen del agua relacionándola con su nivel. Este tipo de medidores tiene el inconveniente de sufrir obturaciones por deposición de materiales en las conducciones y alteraciones por la proximidad de otros componentes electrónicos de la red.

Sabía que...

El medidor por ultrasonidos es el más utilizado a nivel mundial debido a sus mejores prestaciones.

Tomando como referencia la normativa referente al correcto desplazamiento de las aguas, la velocidad vendrá limitada por un valor máximo y mínimo.

Para los casos de tuberías en sección llena, una velocidad máxima elevada ocasionaría problemas de desprendimiento de material del interior de los conductos, golpes de ariete, pérdidas de carga y riesgo de rotura de las tuberías, mientras que en tuberías en lámina libre pueden originarse problemas de corrosión.

Por el contrario, una baja velocidad conlleva el riesgo de originar deposiciones en las tuberías ocasionando la reducción de la sección útil de la misma. Este problema será más grave en las redes de saneamiento en las cuales, a causa de las deposiciones, se origina el ácido sulfhídrico que ocasiona el característico mal olor de las aguas residuales.

Importante

En general, la velocidad del agua dentro de las tuberías de abastecimiento será entre 0,3 y 2,0 m/s. A su vez, para redes de saneamiento, su intervalo estará comprendido entre 0,6 y 6,0 m/s.

El elemento de medida más utilizado, tanto para lámina libre como para sección llena, es el medidor por ultrasonidos.

Las medidas de los parámetros que informan sobre las características de potabilidad del agua se encuentran en el RD 140/2003.

Para llevar a cabo esta medida el equipo de medida de cloro deberá instalarse en un lugar cubierto, ventilado, alejado de las fuentes de calor y de la luz directa del sol.

Se prestará especial atención a la temperatura ambiente y de la muestra, que deberán oscilar entre 15 °C y 35 °C.

El dispositivo phímetro realiza medidas de la acidez del agua. Para ello se debe de garantizar un flujo continuo que, además, servirá para realizar una autolimpieza.

Se realiza a través de analizadores que miden la concentración de sales disueltas en el agua. Comúnmente, los analizadores de pH llevan acoplados dispositivos que realizan, a su vez, la medida de la conductividad.

En este apartado se describirán las herramientas más comunes que se utilizan para medir distintos parámetros en tuberías durante su reparación o rehabilitación.

Estas herramientas se aplican en la mayoría de los trabajos, ya sea para el uso en fontanería, uniones de tuberías, análisis de fugas o en soldadura.

Entre las herramientas indispensables pueden citarse las siguientes:

1 Flexómetro o cinta métrica: es la herramienta de medida por excelencia y será de utilidad para medir longitudes y diámetros de tuberías, entre otras aplicaciones.

2 Nivel: permite conocer, a través del movimiento de una burbuja de aire en su interior, la nivelación del elemento sobre el que se aplica.

3 Calibre o pie de rey: permite conocer con precisión valores como espesores o diámetros pequeños de tuberías.

Medida del diámetro de una tubería mediante el uso del pie de rey

Generalmente, los centros de control suelen estar muy alejados de los puntos de medida, por lo que es necesario transmitir la señal. Para ello se han creado diversos programas informáticos que reciben la señal medida por sistemas de transmisión y, una vez analizada, envían una señal de actuación sobre los elementos de las conducciones (válvulas, bombas, dosificadores).

Ejemplo

Se observa en la esquina inferior izquierda la representación del estado de presión que soporta el nudo 151 correspondiente a la red de abastecimiento indicada.

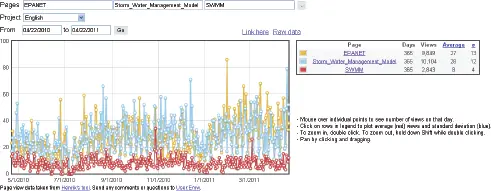

En lo referente a la simulación de redes de agua, pueden encontrarse en el mercado diversos programas entre los que destaca EPANET, de acceso libre.

Aplicación práctica
