4 ... no se prestará atención al reciclado de materiales al no existir una reglamentación al respecto.

8. Con la ley de igualdad en la mano...

1 ... debe existir una igualdad salarial sin discriminación de sexo.

2 ... se evitará el ascenso de mujeres a puestos de responsabilidad.

3 ... las empresas no estarán obligadas a favorecer la igualdad en sus oficinas.

4 ... una mujer debe cobrar más que un hombre que realiza su mismo trabajo al encontrarse esta en un colectivo desfavorecido.

9. Una norma UNE será:

1 De aplicación voluntaria.

2 De aplicación obligada.

3 De aplicación voluntaria, salvo que se indique expresamente en un reglamento técnico.

4 Aplicable según el criterio del técnico municipal donde se desarrolle la obra.

10. En los trabajos de mantenimiento...

1 ... no se tendrá en consideración el daño ocasionado a otro tipo de instalaciones, hay que reparar la avería con la mayor celeridad.

2 ... no deben dañarse instalaciones o estructuras próximas.

3 ... no se tendrán en consideración los espacios destinados al mantenimiento.

4 ... se actuará de forma rápida, no dando opción a la realización de un plan de seguridad.

Capítulo 2

Procedimiento y operaciones para la toma de medidas

Sin tener en consideración el origen del agua potable: acuíferos, embalses, desalinizadoras... el agua es vida y, por tanto, la materia que más intensamente se controla. Mediante procedimientos de medidas se obtiene información acerca de cómo el fluido se transporta por el interior de una tubería desde su salida de la estación de tratamiento de agua potable (ETAP) hasta su llegada a la estación depuradora de aguas residuales (EDAR).

Para un fluido como el agua, los procesos vendrán condicionados por el tipo de flujo existente en la canalización. Por una parte se analizarán las canalizaciones que transportan el agua a sección llena, tuberías cerradas en las que el agua cubre la totalidad de la sección ejerciendo una presión superior a la atmosférica (características de una red de abastecimiento) y, por otra, las canalizaciones que transportan el agua en lámina libre. Estas tuberías se encuentran en un canal libre o en aquellas en las que el agua no cubre la totalidad de la sección, características de una red de saneamiento.

Para la toma de datos puede encontrarse gran variedad de instrumentos de medida que expresan las medidas en una u otra unidad. En las siguientes tablas se exponen las equivalencias entre unidades más utilizadas.

Sabía que...

En la actualidad pueden encontrarse unidades expresadas según el sistema internacional (SI), el sistema cegesimal (SCG), el sistema técnico (ST) y el sistema anglosajón.

Desde mayo de 2009 está en vigor una orden del Ministerio de medio ambiente y medio rural y marino por la que se regulan los sistemas para realizar el control efectivo de los volúmenes de agua utilizados por los aprovechamientos de agua del dominio público hidráulico. Para realizar la medida de caudal es necesario conocer dos variables del fluido: la velocidad y la sección de la tubería. Estas dos magnitudes pueden variar mucho según el tipo de flujo, por lo que se verán los procedimientos para la toma de medida según el flujo que transporte la tubería.

Existen elementos que ofrecen una medida directa, como por ejemplo el rotámetro, que ofrece una lectura del caudal a través del movimiento de una pesa alojada en su interior, y elementos tecnológicos que permiten insertar los mecanismos de medida en sistemas automatizados, algunos de los cuales son:

1 Velocímetro de hélice: ofrece una lectura directa mediante el movimiento de una hélice que contiene en su interior.

2 Caudalímetro electromagnético: basa su funcionamiento en la inducción electromagnética, aunque su principal inconveniente es su gran tamaño.

3 Caudalímetro de ultrasonido: basa su funcionamiento en hacer pasar una señal a través del fluido.

Importante

Para evitar esfuerzos mecánicos y vibraciones en tuberías de grandes dimensiones el caudalímetro se apoyará sobre una bancada soporte.

Para el correcto montaje de los dispositivos de medida se requiere de un flujo sin perturbaciones. Si durante el montaje es necesario el uso de conos reductores o ampliadores para adaptar las dimensiones de la tubería al caudalímetro, estos deberán cumplir con la UNE-EN 1025:94.

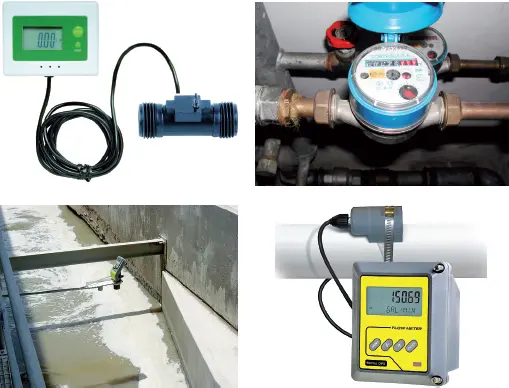

De izquierda a derecha y de arriba a abajo: rotámetro, velocímetro, caudalímetro electromagnético y caudalímetro de ultrasonido.

Estos dispositivos poseen sensores de nivel y velocidad a través de los cuales se puede conocer el caudal existente. Una vez establecido el punto de control, podrá optarse por un equipo de registro de datos que almacene los valores para su control y gestión.

Estos equipos pueden estar dotados de alimentación eléctrica, baterías o ser alimentados mediante energías renovables.

Para transportar el agua potable y recoger las aguas residuales de un consumidor alejado, es necesario establecer estaciones de bombeo que mantengan la presión necesaria. Este tipo de magnitud es fundamental en las tuberías que trabajan a sección llena, es decir, con el flujo a presión.
