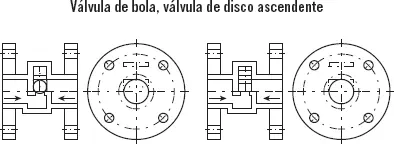

Retentora de disco ascendente

En este caso se tiene un disco que sube o baja manteniendo la dirección del flujo en un solo sentido.

Retentora de platillos

Los platillos superior e inferior se vencen cuando el fluido se mueve en un sentido, actuando el muelle para cerrar el paso en el otro sentido.

Todas las demás válvulas no descritas se utilizan para conseguir la seguridad en la instalación en general, montándose de la misma manera que las anteriores, según proyecto e instrucciones de montaje en la obra.

Accesorios y elementos de unión

En el armado de tuberías industriales, teniendo en cuenta la diversidad de instalaciones de tubería, se encuentran accesorios que resuelven muchas de las uniones y diversificaciones en las distintas líneas.

Se dispone de codos, uniones en “T”, codos de reducción de diámetro en los que se consiguen mayores velocidades de circulación, adaptadores de distintos tramos de rosca, casquillos, tapones y purgadores.

Recuerde

Estos son los tipos de válvulas redentoras: de clapeta, de pistón, de bola, de disco ascendente y de platillos.

Todos ellos están adaptados a cada uno de los tipos de instalación y cumplen la función de intercambiabilidad, en caso de ampliación o reforma de las instalaciones ya montadas.

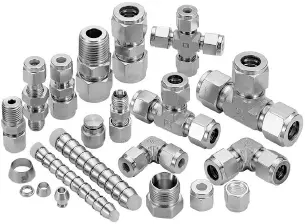

Distintos accesorios de tubería de pequeño calibre

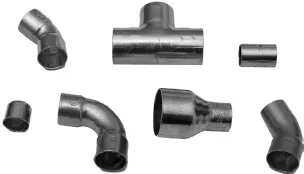

Distintos casquillos de tubería de pequeño calibre

En el armado de las tuberías, los elementos de unión desmontables que se encuentran son tornillos, tuercas, arandelas y pasadores, que realizan también la función de intercambiabilidad, ya que están normalizados.

El conocimiento general del nombre normalizado de los más importantes es un ejercicio muy útil en el trabajo de armado, ya que se trata de una terminología muy extendida y utilizada en el lenguaje técnico de la mecánica.

En los siguientes cuadros se expresan la representación gráfica, la denominación normalizada y la descripción de cada elemento de unión desmontable.

Representación	Denominación normalizada
	DIN-933: Tornillo de cabeza hexagonal con vástago roscado
	DIN-931: Tornillo de cabeza hexagonal con vástago roscado en parte
	DIN-912: Tornillo de cabeza cilíndrica tipo Allen
	DIN-963: Tornillo de cabeza plana
	DIN-913: Perno roscado con cabeza tipo Allen
	DIN-6921: Tornillo de cabeza hexagonal con arandela fija
	DIN-571: Tornillo hexagonal rosca chapa
	DIN-910: Tapón roscado de cabeza hexagonal
	Varilla roscada
	DIN-934: Tuerca de cabeza hexagonal
	DIN-562: Tuerca rectangular
	DIN-315: Tuerca de palomilla
	DIN-985: Tuerca de cabeza hexagonal de seguridad
	DIN-582: Gancho roscado hembra
	DIN-125: Arandela plana
	DIN-6798: Arandela elástica
	DIN-127: Arandela Grower
	DIN-2093: Arandela de muelle (muelle de platillos)
	DIN-435: Arandela cuadrada para perfil
	DIN-94: Pasador de aletas

Elementos auxiliares de montaje e instalación

Para el tendido de las instalaciones según la documentación del proyecto, se utilizan elementos auxiliares y herramientas que facilitan el trabajo.

En el armado de los tramos de tubería, a menudo hay que realizar cortes para adaptarlos a las características peculiares del lugar donde han de ser instaladas. Se utiliza la herramienta cortatubos. Consta de dos cuchillas entre las que se introduce el tubo, de pequeño calibre. Se realiza el corte haciendo girar el cortatubos hasta que las cuchillas cortan el espesor del tubo.
