Bernabé Jiménez Padilla - Armado de tuberías. FMEC0108

La Edad Media trajo avances en la soldadura de fragua, con la que los herreros repetidamente golpeaban y calentaban el metal hasta que ocurría la unión.

Las instalaciones de tubería industrial están compuestas por llaves y válvulas que regulan y diversifican los productos que se transportan, armándose mediante elementos de unión y auxiliares que ayudan en el montaje y disposición de las diferentes líneas de que consta una instalación.

Se pueden encontrar diferentes elementos que ayudan al armado e instalación de las tuberías, y teniendo en cuenta la variedad, características y formas, se describen los más genéricos e importantes.

Tipos de válvulas

En las instalaciones se encuentran repartidos unos elementos fundamentales llamados válvulas que realizan las funciones de corte, aislamiento, regulación y seguridad para el transporte del fluido (líquido o gas) con el que se está trabajando.

La identificación de cada uno de los tipos de válvulas, de manera general, servirá para conocer el funcionamiento de la instalación, aunque se debe centrar el estudio en el armado de estos elementos dentro del conjunto.

Una clasificación de las válvulas, dependiendo del trabajo que son capaces de realizar, será:

Válvulas interruptoras

Realizan el corte del fluido de la instalación, siendo su trabajo de forma “todo o nada”, dejando pasar o interrumpiendo totalmente el flujo.

Pueden ser de diferentes tipos:

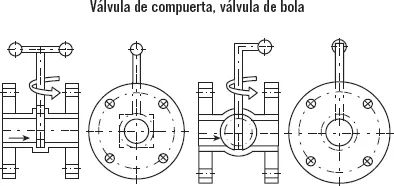

Válvula interruptora de compuerta

Es la más simple. Dispone de una compuerta que corta totalmente o deja pasar el fluido a través de la tubería. Su funcionamiento es muy básico, y se puede utilizar eventualmente como reguladora de flujo cuando no se dispone de otro tipo de válvula reguladora.

Válvula interruptora de bola

Esta válvula tiene una bola con un taladro igual al diámetro de la tubería. No regula el flujo ya que deja pasar el fluido totalmente cuando está abierta, cortando también totalmente cuando está cerrada. El corte es más suave que la anterior de compuerta.

Válvula interruptora de bola

Recuerde

Las válvulas son unos elementos fundamentales que realizan las funciones de corte, aislamiento, regulación y seguridad para el transporte del fluido (líquido o gas) con el que se está trabajando.

Válvula interruptora de macho

Es similar a la de bola, pero dispone de un cilindro con el taladro de la tubería. El corte es menos suave que en la válvula de bola. El paso del fluido es todo-nada, como las anteriores.

Interruptora de mariposa

La pieza de corte es circular. Gira verticalmente, dejando pasar o cortando el fluido. Se produce alguna pérdida de carga al estar la “mariposa” colocada de perfil.

Válvulas reguladoras

Realizan la regulación del fluido de la instalación, dejando pasar un porcentaje determinado, dependiendo de la necesidad de cantidad o de presión requerida. También se pueden utilizar como válvulas interruptoras, aunque este no es su trabajo fundamental.

Existen diferentes tipos:

Válvula reguladora de asiento o globo

El desplazamiento vertical de la pieza hace que se pueda regular el paso, consiguiendo aumentar o disminuir el flujo o la presión del fluido que se transporta. Puede cerrar o abrir totalmente el paso.

Válvula reguladora de husillo en “Y”

Es un caso particular de la anterior válvula de asiento, pero con la ventaja de ocupar menos espacio y conseguir una mayor finura en la regulación, evitando la pérdida de carga o presión en el fluido debido a que este no debe realizar un recorrido enrevesado.

Válvula reguladora de aguja o punzón

De la misma forma que en la válvula de asiento, regula el paso del fluido pero de manera más suave al tratarse de una pieza cónica.

Recuerde

Dentro de las válvulas interruptoras, se distinguen varios tipos: de compuerta, de bola, de macho y de mariposa.

Válvula reguladora de diafragma

Esta válvula dispone de una pieza elástica que regula de manera más suave el paso del fluido, estrangulando el flujo o cerrando total-mente el paso.

Válvula reguladora de manguito elástico

Trabaja de la misma forma que la anterior. Tiene un manguito elástico en todo el paso por la válvula, que sirve para regular el flujo del fluido.

Válvulas retentoras

Realizan la función de impedir que el fluido cambie de sentido de circulación por defectos en la instalación. Disponen de un elemento característico que evita el retroceso de manera automática.

Existen los siguientes tipos de válvulas retentoras:

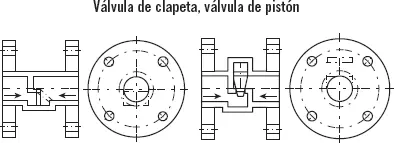

Válvula retentora de clapeta

La clapeta bascula cuando el fluido pasa en un sentido, cerrándose si este circula en el sentido contrario.

Válvula retentora de pistón

El pistón sube libre cuando el fluido pasa en un sentido, descendiendo por su propio peso cuando circula en el sentido contrario.

Recuerde

Las válvulas reguladoras pueden ser: de asiento o globo, de husillo en “Y”, de aguja o punzón, de diafragma y de manguito elástico.

Válvula retentora de bola

De la misma manera, se eleva la bola en un sentido de flujo, descendiendo por gravedad cuando el fluido circula en el sentido contrario.
