Las grúas móviles son intrínsecamente inestables y pueden volcarse si se usan en terrenos no apisonados o en pendiente.

Grúas torre

Para no volcarse, las grúas de torre tienen que estar ancladas al suelo, o tener un lastre adecuado de contrapeso. Si están montadas sobre rieles, los carriles no pueden usarse para anclaje.

Dado que el material que sirve de lastre puede moverse, debe colocarse en la grúa un diagrama del lastre o contrapeso, y usarlo como guía al armarla, o para hacer correcciones después del mal tiempo.

Los accesorios usados con la grúa, tales como eslingas y cadenas, no deben obstruir las vías de acceso o escaleras y deben estar a buena distancia de cualquier maquinaria en la que puedan enredarse.

Las cargas deben izarse verticalmente, pues cualquier izado no-vertical puede causar el derrumbe de la grúa. No se deben levantar cargas de gran superficie expuesta si hay viento.

La grúa debe ubicarse de modo que la pluma pueda girar libremente, si es necesario por el viento, 360° en redondo. Los fabricantes especifican las velocidades máximas de viento con que se pueden usar las grúas de torre.

Equipos de carga usados como grúas

Las máquinas tales como excavadoras, palas mecánicas y cargadoras son utilizadas como grúas cuando manejan cargas suspendidas con eslingas.

En general, no se pueden utilizar estas máquinas para usos que el fabricante no ha homologado, incluyendo los accesorios necesarios para estos trabajos. Sin embargo, si el usuario realiza el correspondiente estudio de acuerdo al Anexo II del R. D. 1215/1997 y a la norma UNE-EN-474-5, y con expresa autorización del fabricante, su utilización será permitida.

Recuerde

Las cargas deben izarse verticalmente, pues cualquier izado no-vertical puede causar el vuelco de la grúa. Nunca levante cargas de gran superficie expuesta si hay viento.

Eslingas y cuerdas

Se deben utilizar solo eslingas y cuerdas que tengan marcada la carga de trabajo. Se han de recubrir los cantos y bordes cortantes de la carga para proteger la eslinga y verificar que los pernos de las argollas estén en posición correcta.

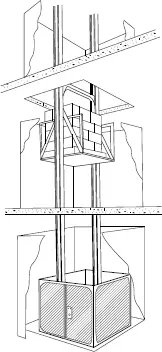

El montacargas o plataforma de carga que se utiliza para elevar materiales y equipos verticalmente a sucesivos niveles a medida que avanza la construcción es posiblemente el elemento de manejo mecánico más comúnmente usado. Consiste en una plataforma movida por un maquinillo con cable o una cremallera y piñón, con el motor y la caja de cambios montados en la plataforma. Los principales peligros son caerse por el pozo de izado desde un descanso, ser golpeado por la plataforma u otras partes móviles, o ser alcanzado por materiales que caen por el pozo.

Montaje

El montaje, extensión y desarmado de los montacargas es una tarea especializada que solo se debe realizar bajo la dirección de un técnico cualificado. Es preciso sujetar bien la torre o mástil estático del montacargas al edificio o andamio y mantenerla en posición vertical, para que no esté sometida a tensiones que puedan desalinearla e interferir en el funcionamiento de la plataforma elevadora. Los montacargas móviles deben usarse hasta un máximo de 18 m, a menos que el fabricante especifique que se puede superar esa altura.

Cerramiento

Hay que crear un cerramiento de construcción sólida alrededor del pozo de izado a nivel del suelo, con una altura de por lo menos dos metros. Debe tener puertas adecuadas de acceso a la plataforma. El resto del pozo de izado debe también tener algún tipo de cerramiento (por ejemplo, de malla de alambre) de resistencia suficiente para impedir que caigan materiales hacia afuera. Deben instalarse puertas en todos los niveles donde sea necesario acceder a la plataforma. Las puertas deben mantenerse cerradas a menos que se esté cargando o descargando a ese nivel.

Dispositivos de seguridad

El desplazamiento de la plataforma de carga del montacarga está controlado por unos dispositivos de seguridad.

Con carácter obligatorio, la plataforma dispondrá de dispositivos limitadores de recorrido situados en los extremos superior e inferior del recorrido de la plataforma, conocidos como finales de carrera. Estos permiten a la plataforma el desplazamiento solo en el recorrido comprendido entre dichos limitadores.

Con carácter opcional, pero aconsejables:

1 Limitadores de carga máxima y de velocidad, impidiendo el desplazamiento en caso de sobrecarga y deteniendo automáticamente la plataforma en caso de que la velocidad de descenso de esta sobrepasa ciertos límites.

2 Salvavidas situado habitualmente en la parte inferior de la plataforma, produciendo la detención de esta si se encuentra algún obstáculo en su descenso. Algunos modelos de montacargas incluyen otro salvavidas en la parte superior de la plataforma.

3 Finales de carrera en todas las puertas de acceso que impiden el funcionamiento de la plataforma si alguna de las puertas (de cabina, de planta o de cerramiento base) no está convenientemente cerrada.

Funcionamiento

Para impedir que el operador, que debe tener más de 18 años y estar debidamente capacitado, ponga en movimiento la plataforma cuando alguien está tratando de cargar o descargar materiales, hay que ubicar los controles de manera que el montacargas solo pueda ser activado desde determinada posición. Desde esa posición, el operador deberá ver claramente todos los niveles de acceso. Si eso no fuera posible, es preciso utilizar un sistema de señales durante la carga y la descarga. Cuando el operador está a nivel del suelo, como ocurre generalmente, debe tener protección desde arriba.

Cargas

La carga máxima de trabajo estará claramente marcada en la plataforma, y no deberá ser excedida. Las carretillas no deben llenarse demasiado y hay que frenarles las ruedas con tacos o amarrarlas para que no se desplacen en la plataforma cuando esta se mueva. Nunca se deben transportar ladrillos sueltos o materiales similares en una plataforma abierta. Está prohibido que las personas suban o bajen en el montacargas.

Transporte de personas

Los ascensores para el transporte de personas tienen que estar construidos e instalados especialmente para tal fin, con características tales como dispositivos de cierre electromecánico en las puertas de la jaula y de los descansos.

Pruebas e inspección

Todos los montacargas deben ser probados y revisados después de su instalación, así como los limitadores de recorrido. Luego debe llevarse un registro de controles semanales, a cargo de una persona competente.

Recuerde

La carga máxima de trabajo estará claramente marcada en la plataforma, y no deberá ser excedida.

Las poleas y roldanas son una forma común y económica de izar cargas pequeñas a distancias limitadas.
