Francisco Martín Antúnez Soria - Organización y montaje mecánico e hidráulico de instalaciones solares térmicas. ENAE0208

2 La aparición de pares galvánicos entre plásticos, para evitar la corrosión de los plásticos.

3 La aparición de pares galvánicos entre metales diferentes, para evitar la corrosión de los metales.

4 La aparición de pares galvánicos entre metales y no metales, para evitar la corrosión de los metales.

10. El plan de trabajo tiene que seguir...

1 ... una progresión desde la introducción y las metas hasta los objetivos.

2 ... una progresión desde la introducción hasta las metas y los objetivos.

3 ... una progresión desde la introducción y los antecedentes hasta las metas y los hitos.

4 ... una progresión desde la introducción y los antecedentes hasta las metas y los objetivos.

Capítulo 2

Estructuras de sujeción de instalaciones solares térmicas

Para asegurar el buen funcionamiento de una instalación solar térmica es fundamental tener en cuenta diversos aspectos de sus estructuras de sujeción, así como del izado y desplazamiento del equipo y material necesario.

El tipo de esfuerzo que deberá sufrir la instalación, los tipos y materiales de las estructuras, los soportes y anclajes, la resistencia de los elementos constructivos y la integración arquitectónica del conjunto son aspectos importantes que se desarrollan en este capítulo.

Bajo el epígrafe de obra civil, se suelen encuadrar todas las actuaciones, medios y herramientas que son necesarias para realizar la instalación y que no corresponden propiamente a la propia instalación de energía solar térmica.

En este caso, se expondrán los medios y herramientas auxiliares que habitualmente se utilizan en este campo.

Antes de utilizar una grúa en una obra, la Dirección Facultativa o del jefe de obra debe considerar todos los factores que puedan afectar su uso, tales como:

1 Peso, tamaño y tipo de carga que deberá izar.

2 Alcance o radio máximo que se requiere de ella.

3 Restricciones para el uso, tales como cables aéreos de transmisión eléctrica, condiciones de la obra y tipo de terreno.

4 Necesidad de operador y de grúa o gruista y del encargado de señales. así como ayudantes de maniobra.

Montaje

Tanto el montaje como el desmontaje será realizado por una empresa instaladora autorizada o por el propio fabricante de la grúa. Los montadores que realicen estas operaciones dependerán del técnico competente de la empresa autorizada responsable del montaje, el cual deberá planificar y responsabilizarse de la totalidad del trabajo realizado, extendiendo los correspondientes certificados de instalación.

Señales

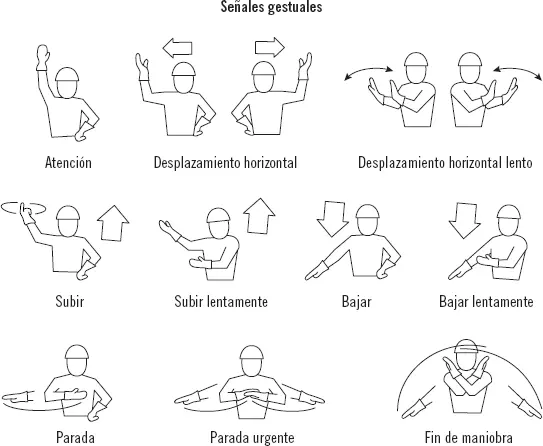

Los operadores gruistas/encargados de las señales deben ser mayores de 18 años, estar capacitados y tener suficiente experiencia. Cuando el operador de la grúa no puede ver la carga durante todo el izado, tiene que haber siempre un encargado de las señales o un sistema de señales, como por ejemplo un teléfono. Las señales de mano deben ser claras y precisas, ajustándose a un sistema o código reconocido.

Sobrecarga

La sobrecarga, que ejerce fuerzas sobre partes vitales de la grúa que van más allá de su capacidad calculada, puede producirse cuando ni el operador ni el técnico competente saben calcular bien el peso del material que se va a izar. Esto sucede, por ejemplo, con los objetos de forma irregular.

Todas las grúas deben tener marcados los valores correspondientes a las cargas nominal, máxima y en punta, tal y como indica la MIE-AEM-2 (Real Decreto 836/2003, de 27 de junio). En las grúas con brazo de radio variable, tiene que estar indicada la carga máxima de cada posición de la pluma. Los guinches y poleas deben estar marcados de forma similar. De igual forma, los motores/maquinillos de elevación y/o polipastos deben estar marcados de forma similar.

Indicadores de carga segura

Todas las grúas de pluma o brazo deben estar equipadas con un indicador automático de carga segura que avisa al operador, generalmente por medio de una luz, poco antes de llegar al máximo admisible, y hace sonar una alarma con campana o bocina para advertirle a él y a quienes estén cerca, si la carga segura ha sido excedida. Estos indicadores ayudan en la seguridad de las grúas, pero no la garantizan. Por ejemplo, no tienen en cuenta los efectos del viento o del terreno blando. Si se está izando una carga que se cree que está cerca del límite, no se debe levantar de una sola vez: se debe subir la carga un poco y comprobar la estabilidad de la grúa antes de continuar la operación. Recordemos que si se deja que la carga haga movimiento de péndulo o descienda muy rápido, el brazo puede flexionarse aumentando accidentalmente su radio de alcance. Algunos indicadores funcionan también como limitadores en caso de carga excesiva. No se deben neutralizar nunca para izar una sobrecarga.

Inspección y mantenimiento

Las grúas sufren efectos del uso y el desgaste que a veces no son fáciles de detectar: por ejemplo, los pernos y piezas similares pueden sufrir fatiga metálica. Las grúas deben ser revisadas y probadas por un profesional antes de ser usadas en una obra en construcción, y luego, sometidas a inspección regular según los requisitos oficiales. También es preciso cumplir con los programas de chequeos y mantenimiento por parte del operador que el fabricante recomiende, y deberá informarse al técnico competente sobre cualquier daño o desperfecto. Nunca se debe utilizar una grúa si parece insegura.

Los cables metálicos, frenos y dispositivos de seguridad son particularmente susceptibles. El contacto constante de los cables metálicos con las roldanas de la pluma acelera su desgaste. Los frenos se usan continuamente y es preciso revisarlos, ajustarlos y renovarlos. Los indicadores de carga máxima y otros dispositivos de seguridad, como los limitadores de sobrecarga, a menudo sufren desperfectos debido a las condiciones de la obra, cuando no son desconectados intencionadamente.

Recuerde

Los frenos se usan continuamente y es preciso revisarlos, ajustarlos y renovarlos.

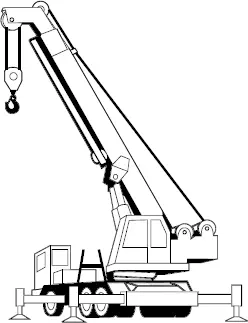

Grúas móviles

Las grúas móviles son intrínsecamente inestables y pueden volcarse si se usan en terrenos no apisonados o en pendiente. Recuerde que la lluvia puede ablandar el suelo y los terrenos desnivelados les imponen esfuerzos a las grúas que pueden llevar accidentalmente a la sobrecarga.

Al estar capacitado en el manejo de grúas, se comprenden las ventajas y desventajas de los voladizos o alerones laterales, y los peligros de no utilizarlos.

Por otro lado, el izado de cargas en espacios abiertos puede resultar más difícil o peligroso a causa del viento. Se debe asegurar espacio suficiente entre la pluma y su contrapeso y los vehículos en circulación o las estructuras fijas, tales como edificios. Así mismo, las distancias que se establece el R. D. 614/2001, de 25 de mayo, como zonas de prohibición a las que ninguna parte de la grúa o de la carga son las siguientes:

Todas las grúas deben tener gancho de seguridad para impedir que la carga se desprenda accidentalmente si se enreda con algo o se traba en una obstrucción durante el izado.
