Las redes de abastecimiento de agua han de instalarse bajo las aceras. En caso de no existir aceras, han de situarse en terrenos que sean de propiedad pública que puedan utilizarse para tal efecto según leyes del municipio, provincia o comunidad autónoma responsable del proyecto. Dichos terrenos han de ser accesibles de forma permanente, por si hubiera que realizar labores de inspección y mantenimiento.

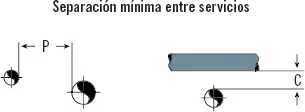

La separación entre redes de distribución de agua y otros servicios, como instalaciones de gas natural, instalaciones eléctricas o de telecomunicaciones, ha de ser como mínimo de:

1 0,50 m en proyección horizontal longitudinal (paralelismo).

2 0,20 m en plano vertical (cruce).

Aplicación práctica

Ha de montar, bajo una acera, una de las tuberías pertenecientes a una red de distribución de agua. En los planos del proyecto que ha de seguir para el montaje, no se han tenido en cuenta las distintas redes de servicio que abastecen a una ciudad, ¿a qué distancias mínimas tendrá que situar la conducción de agua (línea azul), con respecto a las siguientes redes que a continuación se especifican?

1 Red de alumbrado paralela a red de agua (línea amarilla).

2 Red de gas paralela a la red de agua (línea roja).

3 Red de electricidad que cruza a la red de agua (línea verde).

SOLUCIÓN

Haciendo uso de la tabla de separaciones mínimas entre servicios, una solución podría ser

1 Distancia red alumbrado-agua: 0,30 m.

2 Distancia red gas-agua: 0,50 m.

3 Distancia red electricidad-agua: 0,30 m.

La red de de distribución de agua ha de integrarse en otros proyectos de infraestructuras urbanas que van bajo tierra.

La coordinación entre las distintas redes de servicio ha de ser tal que queden ubicados de forma ordenada, en planta y en alzado, y con las separaciones mínimas entre las distintas redes para que se puedan llevar a cabo las labores de explotación y mantenimiento pertinentes, sin que afecten a las demás redes.

En el caso de nuevos proyectos en los que no existen las instalaciones de redes de servicio (telefonía, alumbrado, electricidad, gas natural...), las redes de distribución de agua se han de colocar en primer lugar, antes que las redes anteriormente mencionadas.

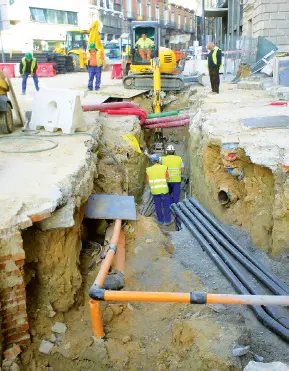

Redes de servicios urbanas

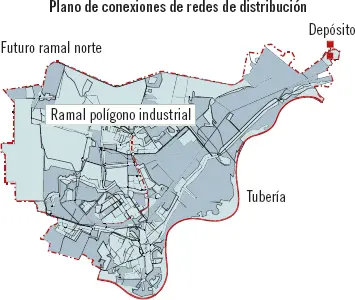

Los servicios técnicos del municipio en el cual tendrá lugar el proyecto, se encargarán de señalar en la licencia o documento de aprobación del proyecto, las conducciones generales de la red –en el caso de que existan– a las que se tienen que conectar las tuberías que se van a montar.

También indicarán las condiciones de suministro que han de cumplir las conducciones según las necesidades del proyecto y de las características de la red de distribución.

Cuando en las obras correspondientes a proyectos de urbanización, viales, edificios, etc., se vean afectadas conducciones existentes por rotura de tuberías o cortes del abastecimiento debidas a las labores de montaje, el promotor de la obra será el responsable de establecer el servicio, de la reparación de las tuberías y de los daños ocasionados.

El promotor debe garantizar que el servicio que se ha restituido funcione correctamente, en condiciones similares a su estado de funcionamiento general.

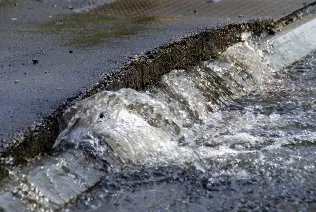

Rotura de tubería en trabajos en la red de abastecimiento

Consiste en la derivación de la red de agua que va desde la tubería de distribución hasta la finca que hace uso del agua.

Algunas de las especificaciones que suelen tenerse en cuenta en el montaje de redes de distribución de agua, respecto a las acometidas, son:

1 Cada edificio, finca o industria tendrá su acometida, la cual será independiente según el tipo de edificio.

2 En caso de locales comerciales, obtendrán el agua de la acometida general del edificio, según disposición de los contadores.

3 El trazado de las acometidas, debe realizarse en línea recta y de forma perpendicular al eje de la calle.

4 El diámetro de la acometida viene definido por las necesidades del edificio al que suministra.

Nota

Si la longitud de acometida está comprendida entre 6 y 15 m, estos diámetros deben ser aumentados en ½”.

En cuanto a las disposiciones de las acometidas, hay varias formas de realizar el montaje según el tipo de edificio. Así, se tienen:

1 Acometidas de servicio de vivienda:Acometida de solo servicios.Acometida de servicios + incendio.

2 Acometidas de viviendas unifamiliares:Acometida de vivienda unifamiliar aislada.Acometida de viviendas adosadas o pareadas.

3 Acometida de nave industrial:Acometida de solo servicio.Acometida de servicios + incendio.

Importante

Las especificaciones técnicas de una acometida de servicios de un edificio de viviendas son:
