José Carlos Rodríguez Melchor - Pintado de vehículos por difuminado. TMVL0509

Para el lijado de los límites de la zona a enmasillar y con motivo de reducir el desnivel entre la capa de pintura de acabado existente y la zona a reparar, es necesario utilizar discos abrasivos de grano P150 a P180 con máquina rotorbital.

Lijado de superficies

Sabía que...

Para decapar superficies, se pueden utilizar discos de carburo de silicio con malla de nailon cubierta con resina, discos de fibras y cepillos de púas abrasivas.

Antes de aplicar la masilla sobre la superficie a reparar, es necesario realizar la preparación de esta para su correcta aplicación. En general, se deben seguir las siguientes indicaciones cuando se utilicen la masilla y el catalizador sin dosificador:

1 Homogenización de la masilla.

2 Calcular la proporción de masilla y endurecedor.

3 Realización de la mezcla.

Homogenización de la masilla

Se debe tener en cuenta que la masilla que se encuentra en un recipiente puede no estar homogénea, sobre todo cuando no se ha utilizado durante largo tiempo. Esto es debido a que los diferentes compuestos de los que está formada la masilla tienen distinta densidad y los más densos se van al fondo, quedando en la superficie los menos densos. En estos casos, es importante mover la masilla con una espátula limpia para homogeneizarla antes de coger una cantidad para realizar la mezcla con el endurecedor. De no ser así, no se cogería la masilla con su composición de componentes en proporción adecuada y sus propiedades no serían las idóneas para la reparación.

Se debe tener cuidado de no meter dentro del bote de masilla utensilios sucios, ya que pueden contaminar la masilla. Tampoco meter catalizador, ya que provoca reacciones químicas que estropean la masilla. Se debe cerrar el bote tras su uso y evitar que penetre suciedad.

Calcular la proporción de masilla y endurecedor

Para calcular la proporción de masilla y endurecedor (catalizador), se debe tener en cuenta la superficie a enmasillar. Aunque en principio no se sepa la cantidad de masilla a utilizar no importa, ya que se puede realizar la mezcla según se va necesitando. A la mezcla de masilla y endurecedor se le suele llamar emplaste.

No es conveniente realizar la mezcla de grandes cantidades de masilla y catalizador, ya que la mezcla se endurece rápidamente (vida útil de entre 4 y 5 min) y no se podrá aplicar sobre las superficies a reparar adecuadamente, además se desperdiciaría la mezcla y se elevarían los costes de reparación. Por tanto, la cantidad de masilla y endurecedor dependerá de la destreza del operario, ya que debe ser capaz de aplicar la mezcla en 4 o 5 min como máximo estando la mezcla a una temperatura de 20 °C.

La proporción en peso de endurecedor es aproximadamente de un 2 a un 3%, es decir, para endurecer unos 97 g de masilla, son necesarios 2 o 3 g de catalizador.

Al realizar la mezcla de masilla y endurecedor se llevan a cabo reacciones químicas que aceleran el endurecimiento de la masilla (si no se utiliza endurecedor la mezcla no se endurecerá). Lo que hace el endurecedor o catalizador es que la masilla se seque, quedando una pasta dura sobre la cual poder aplicar los aparejos y las pinturas de acabado.

El endurecedor o catalizador suele tener un colorante de color rojo para que, al mezclarlo con la masilla, se pueda ver cuando la mezcla tiene un color homogéneo. De no ser así, no se sabría si se ha mezclado de forma homogénea. Las masillas suelen ser de color blanco.

Definición

Catalizador

Sustancia o cuerpo capaz de producir una transformación catalítica.

Realización de la mezcla

Para realizar la mezcla, se suelen utilizar espátulas, una como apoyo de la masilla y el endurecedor y otra para mover los componentes hasta conseguir una mezcla homogénea.

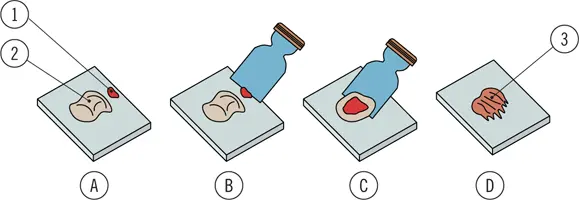

Proceso de mezcla, obtención del emplaste (secuencia A-B-C-D)

Para conseguir mezclar la masilla y el endurecedor, se debe añadir la proporción adecuada de masilla y endurecedor sobre una superficie lisa, que suele ser una espátula metálica (A). Seguidamente, se coge el catalizador y se mezcla con la masilla (B). A continuación, se mueve en todas las direcciones posibles (C) hasta conseguir una mezcla homogénea (D). La mezcla será homogénea cuando el color del emplaste sea homogéneo, ya que el endurecedor tiene un colorante.

Un método de mezcla de masillas es mediante el uso de dosificadores y pistolas de aplicación de masillas.

Pistola dosificadora

Algunas de las ventajas del uso de pistolas dosificadoras en lugar de espátulas son las siguientes:

1 Buena homogeneidad de la mezcla: la mezcla de masilla y colorante se realiza de forma automática.

2 Elevada limpieza: no es necesario ensuciar varias espátulas para mezclar y se evita contaminar la masilla al estar esta en un recipiente aplicado a pistola.

3 Ahorro de tiempo: se disminuye el tiempo en las reparaciones, mezcla de masilla y catalizador, limpieza de espátulas, etc.

Actividades

2. Realizar la mezcla de masilla y endurecedor y comprobar cómo la mezcla se vuelve homogénea. Recuérdese que, antes de mezclar, se debe homogenizar la masilla si lleva mucho tiempo sin usarse, tapar los botes lo antes posible para que no se contaminen y limpiar las espátulas al terminar.

Para aplicar las masillas sobre las superficies a reparar se pueden emplear espátulas flexibles, brochas y pistolas aerografías por gravedad mediante el uso de disolventes, siendo la aplicación mediante espátulas la más utilizada.

La masilla se aplica en capas que normalmente tienen espesores de más de 0,5 mm, siendo necesario esperar al secado de la masilla para aplicar nuevas capas. Es importante respetar la temperatura mínima de aplicación de la masilla, que normalmente es de unos 5 °C, además de los tiempos de secado, que suelen ser de unos 20 min a una temperatura de 20 °C. Cuando la temperatura ambiente sea inferior a 20 °C, será necesario utilizar un sistema de calentamiento de la masilla si se quiere que se seque y endurezca en unos 20 min, para lo que se pueden emplear lámparas portátiles de luz infrarroja que se enfoque sobre la masilla.

Espátulas: Metálicas flexibles (A) y de plástico o goma flexible (B)

Importante
