Steffen Baumann - Kompaktes Praxiswissen zum Sportplatzbau

Grundstücksgrößen

Die notwendige Größe eines Grundstücks (Bruttofläche) berechnet sich aus der nutzbaren Spiel- und Sportfläche (Nettofläche) und der erforderlichen Ergänzungsfläche. Unter Ergänzungsflächen versteht man sowohl Zuschaueranlagen, Parkplätze und Lärmschutzeinrichtungen als auch Schutzpflanzungen, Ausgleichsflächen und Regenwasserrückhalte- oder -speicheranlagen.

Gelände-und Bodenverhältnisse

Vor jeder Baumaßnahme sollten die anstehenden Baugrundverhältnisse durch ein auf Sportstätten spezialisiertes Bodenprüflabor auf ihre bodenphysikalischen Eigenschaften untersucht werden. Diese Voruntersuchungen sind ein wichtiger Bestandteil der Vorplanung und leisten einen erheblichen Beitrag zur Entwicklung der wirtschaftlichsten Bauweise.

Im Rahmen der Voruntersuchungen sind insbesondere zu prüfen:

• die Zusammensetzung und Ausbildung der einzelnen Bodenarten

• die Verdichtbarkeit des zu bewegenden Bodens

• die Durchlässigkeit des anstehenden Bodens

• der Grundwasserstand

• der Einfluss von Fremdwasser

• die Möglichkeit von Setzungserscheinungen

• die Lage von evtl. Leitungen (Wasserleitungen, Entwässerungseinrichtungen, Kabel usw.)

Der anstehende Boden muss insbesondere hinsichtlich seiner Verdichtbarkeit und Wasserdurchlässigkeit die Anforderungen der DIN 18035 Teile 4 bis 7 erfüllen. Werden diese Anforderungen laut Bodengutachten nicht erreicht, muss eine Verbesserung des Baugrunds vorgenommen werden (siehe → Kap. Sportflächenbeläge). Sofern solche Verbesserungen ein wirtschaftlich nicht vertretbares Maß übersteigen, sollte die Eignung des Grundstücks für eine Sportanlage überdacht und ein Alternativgrundstück in Erwägung gezogen werden.

Orientierungzur Himmelsrichtung

Fußballspielfelder sollten mit der Längsachse in Nord-Süd-Richtung angeordnet werden. Abweichungen von Nordnordost nach Südsüdwest bis Nordnordwest nach Südsüdost sind jedoch möglich, wobei letztgenannte Ausrichtung vorzuziehen ist. Bei schwierigen topografischen Verhältnissen oder ungünstigem Grundstücksschnitt ist eine andere Orientierung zulässig.

Bei Tennisplätzen ist die Nord-Süd-Richtung zu bevorzugen. Die Lage aller anderen Sportarten ergibt sich entsprechend dieser Orientierung.

Abmessungen vonSpielfeldern und Sportflächen

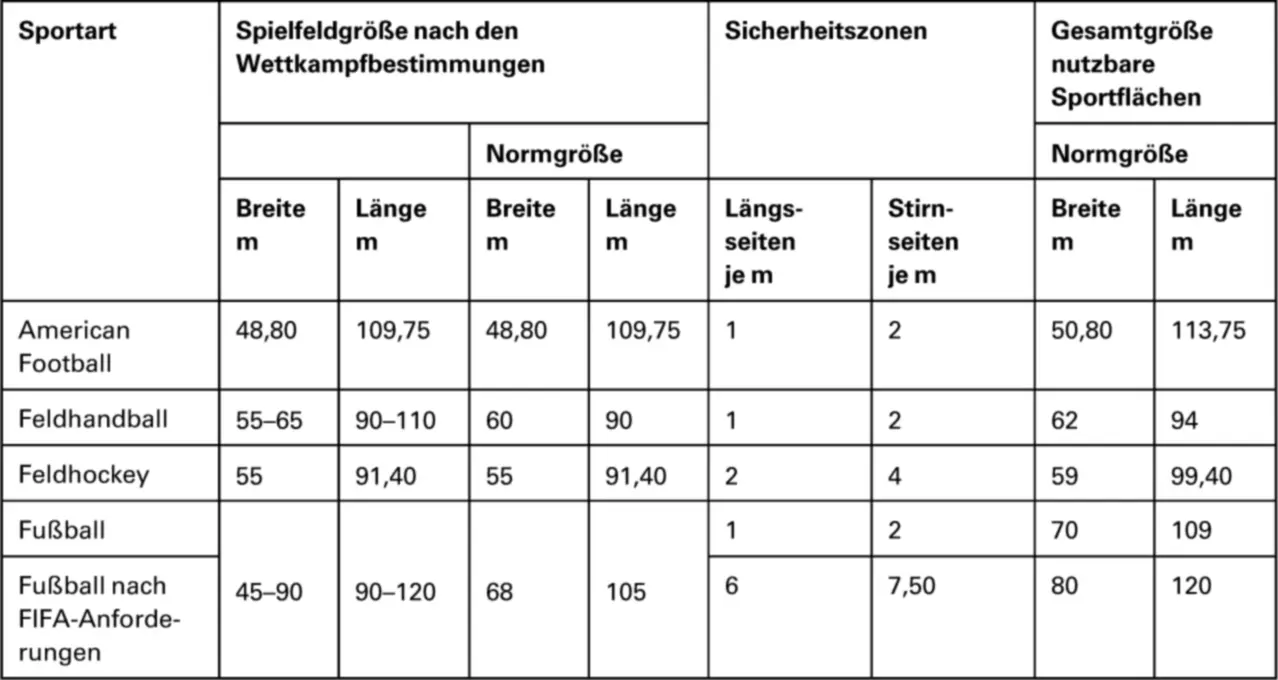

Tab. 1: Abmessungen der wichtigsten Großspielfelder; Auszug Tabelle A1 der DIN 18035-1

Tab. 2: Abmessungen der wichtigsten Kleinspielfelder; Auszug Tabelle A2 der DIN 18035-1

Bild 1: Abmessungen von Schüler-Spielfeldern in Querrichtung des Großspielfelds (Quelle: Baumann)

Bild 2: Abmessungen von Schüler-Spielfelder in Längsrichtung des Großspielfelds (Quelle: Baumann)
