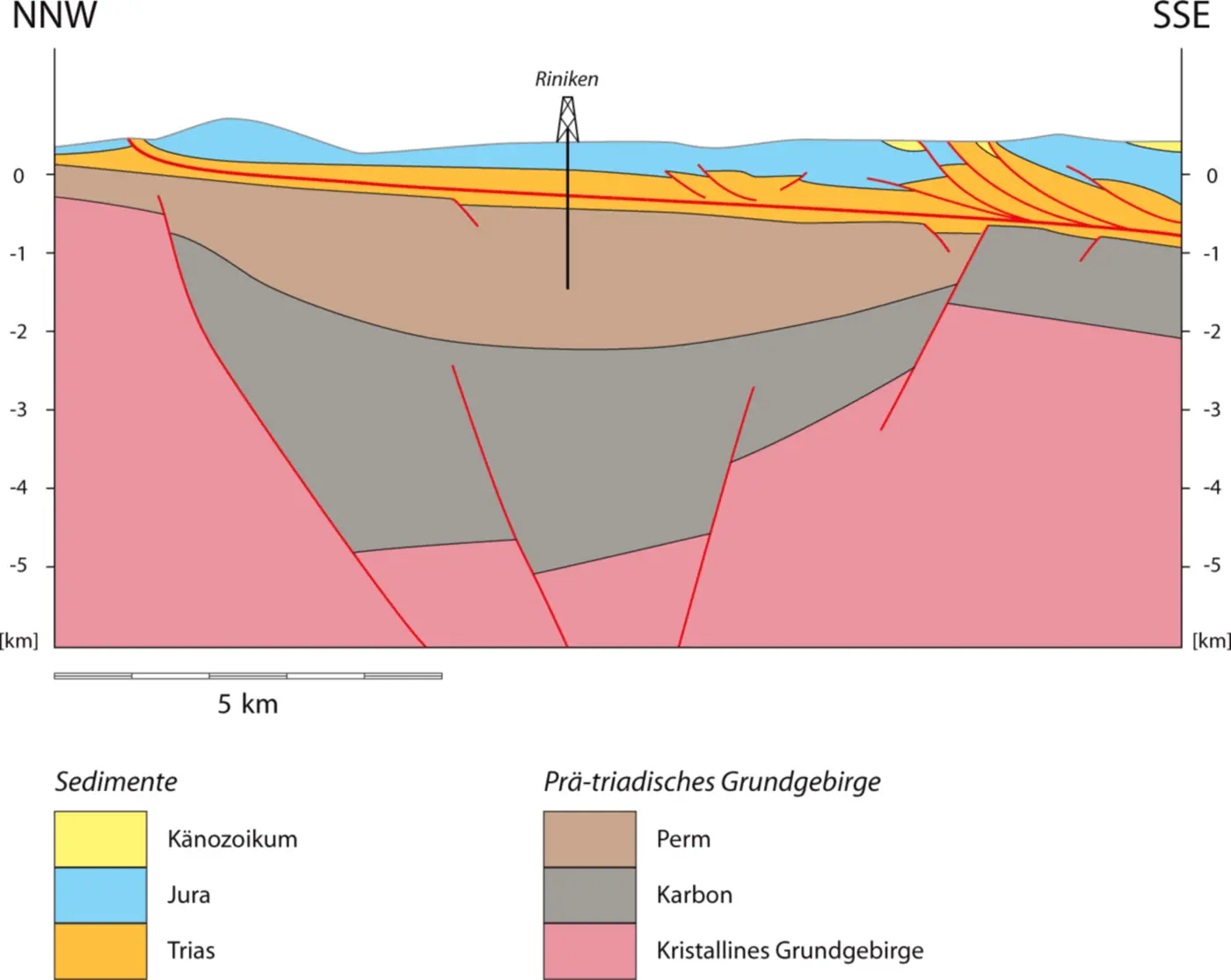

2-19 Geologischer Profilschnitt durch den Nordschweizerischen Permokarbon-Trogim Untergrund des Molassebeckens und des östlichsten Juragebirges. Umgezeichnet nach der Interpretation seismischer Daten von Diebold et al. (1991) und Naef (2007).

Die Trogfüllung selbst besteht aus alluvialen und fluvio-lakustrinen Sedimenten. Niklaus & Wetzel (1996) konnten zeigen, dass der älteste Teil der Trogfüllung Ablagerungen eines sanddominierten verzweigten Flusssystems sind, das quer über den Graben nach Südosten entwässerte. Mit zunehmender Subsidenz entwickelte sich dann ein beckenaxiales Entwässerungssystem, das vorwiegend pelitische Sedimente hinterließ. Von den Grabenrändern her wurden in alluvialen Fächern Sandsteine geschüttet, die oxidiert wurden und heute eine auffallend weinrote Färbung besitzen. Durch Abnahme des beckenaxialen Gefälles gelangten palustrine Sedimente zum Absatz, die auch Kohlelagen enthalten. Schließlich nahm durch weitere Einsenkung des Grabens das Axialgefälle wieder zu und die Ablagerungen deuten auf ein mäandrierendes, nach Südwesten entwässerndes Flusssystem. Offenbar spiegelt die Sedimentfüllung die tektonische Subsidenzgeschichte des Grabens wider. Die retrodeformierte Geometrie des Karbon-Trogs in Abb. 2-20 beruht auf der Arbeit von Pilloud (1991). Einen Eindruck der Art der Sedimente geben die Fotos in Abb. 2-21 A und B).

|Seite 74|

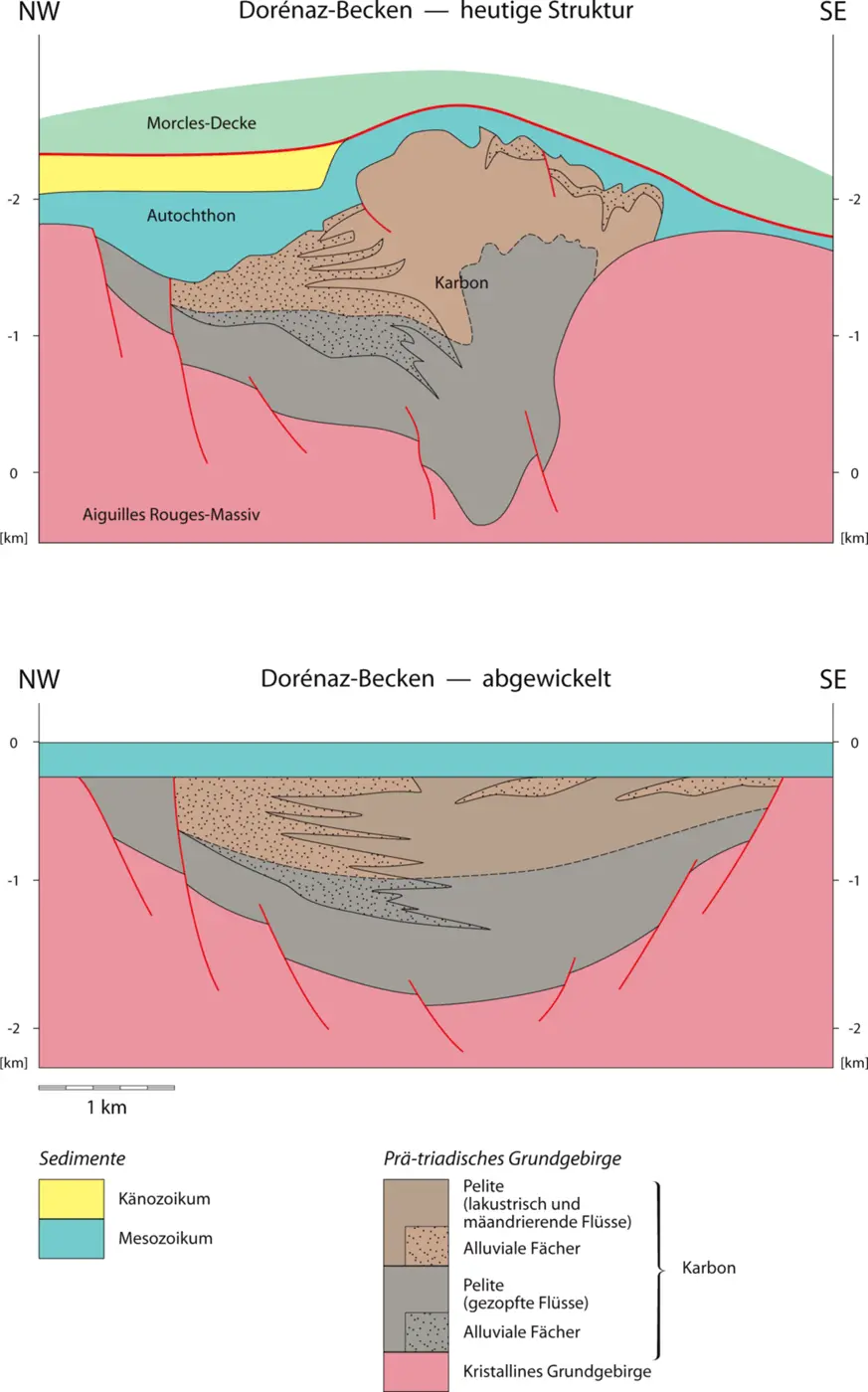

2-20 Geologischer Profilschnitt und retrodeformierter Profilschnitt durch den Karbon-Trogvon Dorénaz (Aiguilles Rouges-Massiv). Umgezeichnet und ergänzt nach Pilloud (1991).

|Seite 75|

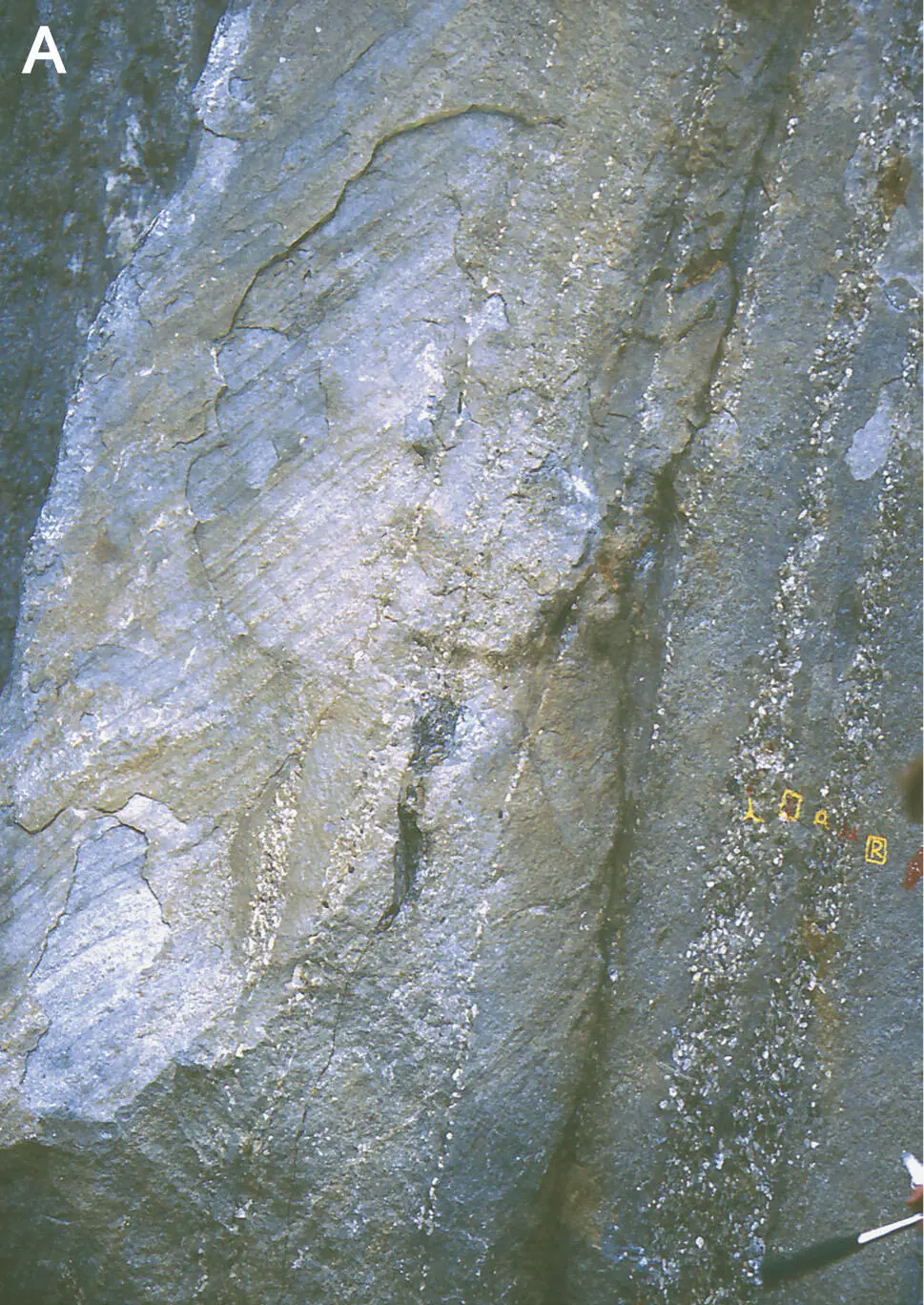

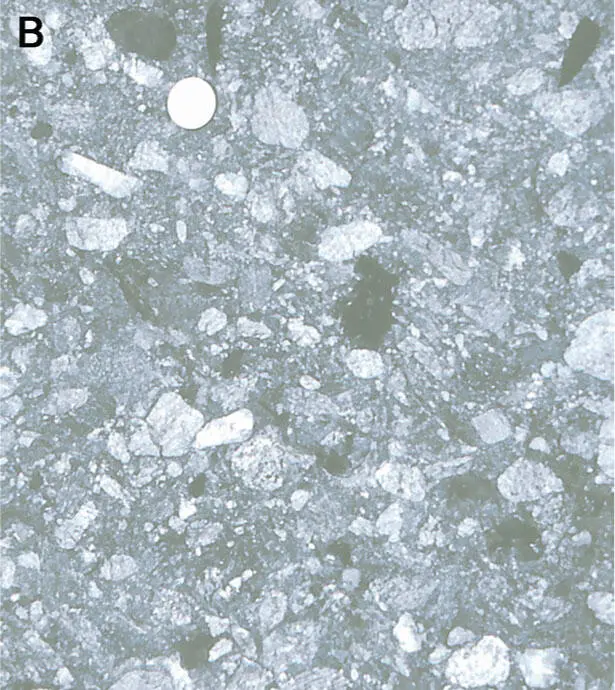

2-21 Die Karbonsedimente von Dorénaz.A) Steil stehende fluviale Abfolge mit kreuzgeschichteten Sandsteinen und Konglomeratschnüren. B) Detailaufnahme eines Konglomerates mit gerundeten und kantengerundeten Geröllen von Quarz, Feldspat und Anthrazit.

In der Ostschweiz liegt beim Permokarbon-Trog des Glarner Verrucanos der Fall einer völligen Invertierung vor: Bei der Deckenbildung wurde die gesamte Trogfüllung abgeschert und über mehr als 30 Kilometer nach Norden geschoben. Frontale Teile der altkristallinen Unterlage (Paragneise und Schiefer) des Tavetscher Zwischenmassivs wurden von dieser Bewegung ebenfalls erfasst (vgl. Pfiffner 1980) und liegen heute als großräumige Verkehrtserie vor. Die dislozierte Trogfüllung kam auf eine viel jüngere Unterlage aus mesozoisch-känozoischen Sedimenten zu liegen. Das Profil in Abb. 2-22 A zeigt eine Rekonstruktion des Trogs zur Zeit des Mesozoikums. Die synsedimentären Abschiebungen an den Trogrändern sind im Gelände nicht mehr erkennbar, da sie bei der Ausstülpung anlässlich der alpinen Deckenbildung als seitliche Rampen benutzt und dann durch interne Deformation völlig zerschert wurden. Sie sind heute in Teilen der basalen Überschiebung der helvetischen Decken (der Glarner Hauptüberschiebung) zu suchen. Abb. 2-22B veranschaulicht den Prozess der Ausstülpung des Permokarbon-Trogs. Die Trogfüllung liegt auf einer ausgeglätteten Überschiebungsfläche. Die ehemaligen Trogränder liegen als Falten vor, deren Achsen einen Bogen von 180° rund um die ausgestülpte Trogfüllung machen. Die mesozoischen Sedimente im Hangenden der Trogfüllung liegen höher als jene östlich und westlich des Trogs. Als Folge davon zeigen die Faltenachsen im Mesozoikum ein markantes Axialgefälle nach Osten und Westen.

|Seite 76|

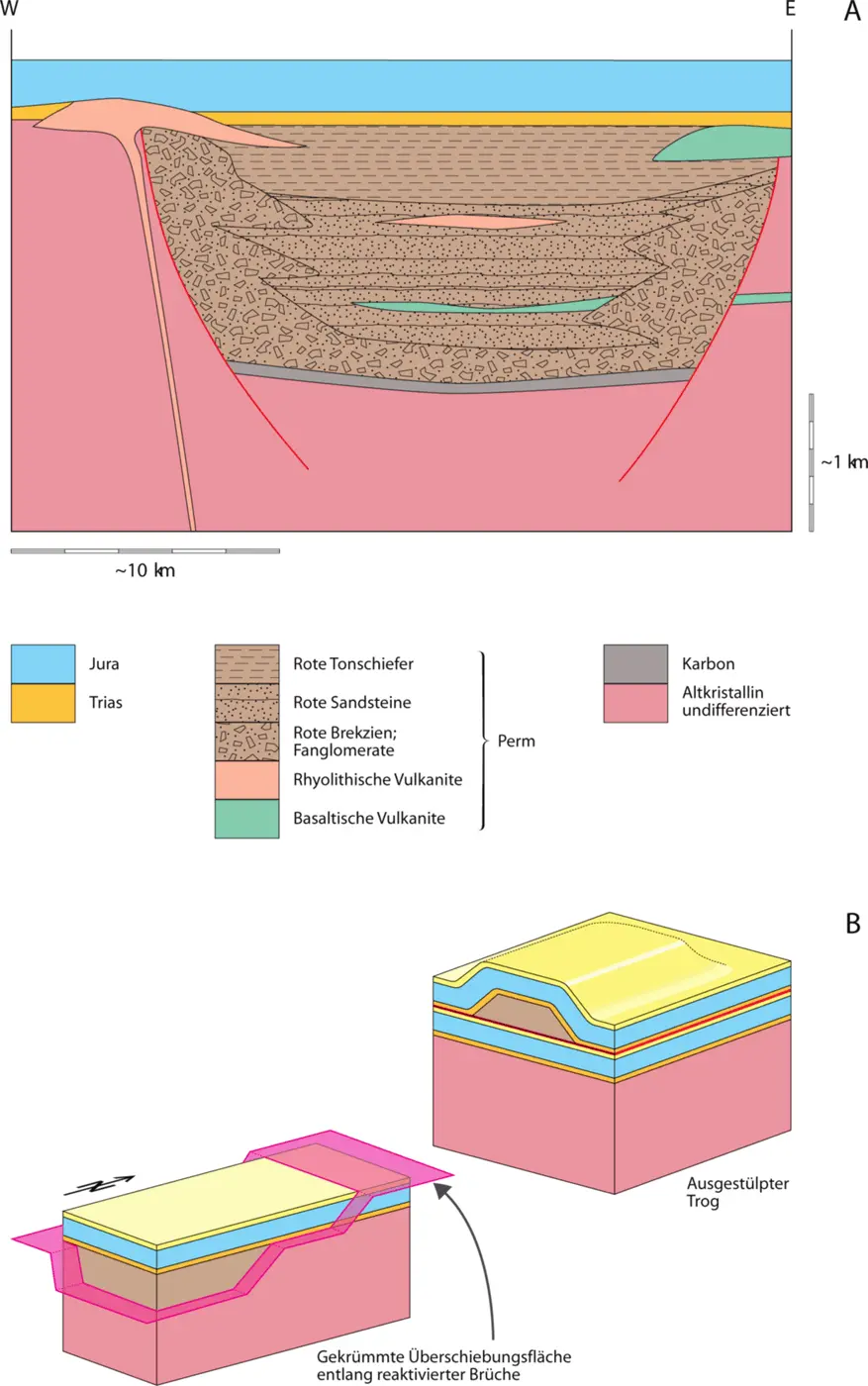

2-22 Der Permokarbon-Trog des Glarner Verrucanos.A) Der retrodeformierte Profilschnitt zeigt die ursprüngliche Grabenstruktur. B) Schematische Blockdiagramme illustrieren die Ausstülpung des Permokarbon-Troges.

|Seite 77|

Die Trogfüllung (vgl. Abb. 2-22A) enthält sehr geringmächtige schwarze Phyllite und Grauwacken an der Basis, die dem datierten Karbon im Aar-Massiv nicht unähnlich sind. Die permische Füllung ist von roten Brekzien (bzw. Fanglomeraten), Sandsteinen und feinkörnigen Rotschichten dominiert. Die Rotfärbung ist durch die alpine, grünschieferfazielle Metamorphose lokal völlig überprägt. Die grobklastischen Sedimente (lokal als Sernifite bezeichnet) sind als proximale Schuttfächer bevorzugt an den Trogrändern vorhanden, während die feinkörnigeren Klastika mehr das Troginnere ausmachen. Die feinkörnigen Rotschichten (lokal als Schönbüel-Schiefer bezeichnet) stellen den jüngeren Teil dar und können wohl mit jenen des Nordschweizerischen Permokarbon-Trogs korreliert werden. Eingelagert in die Sedimente finden sich Lagen von sauren und basischen Vulkaniten (Rhyolite, Dacite bzw. Basalte, heute als Spilite vorliegend).

Der Begriff „Verrucano“ hat sich für die roten Klastika des Glarner Verrucanos eingebürgert, obschon, wie Trümpy (1980) bemerkt, diese Sedimente wenig mit den triadischen Konglomeraten, Sandsteinen und Tonsteinen von Verruca bei Pisa zu tun haben.

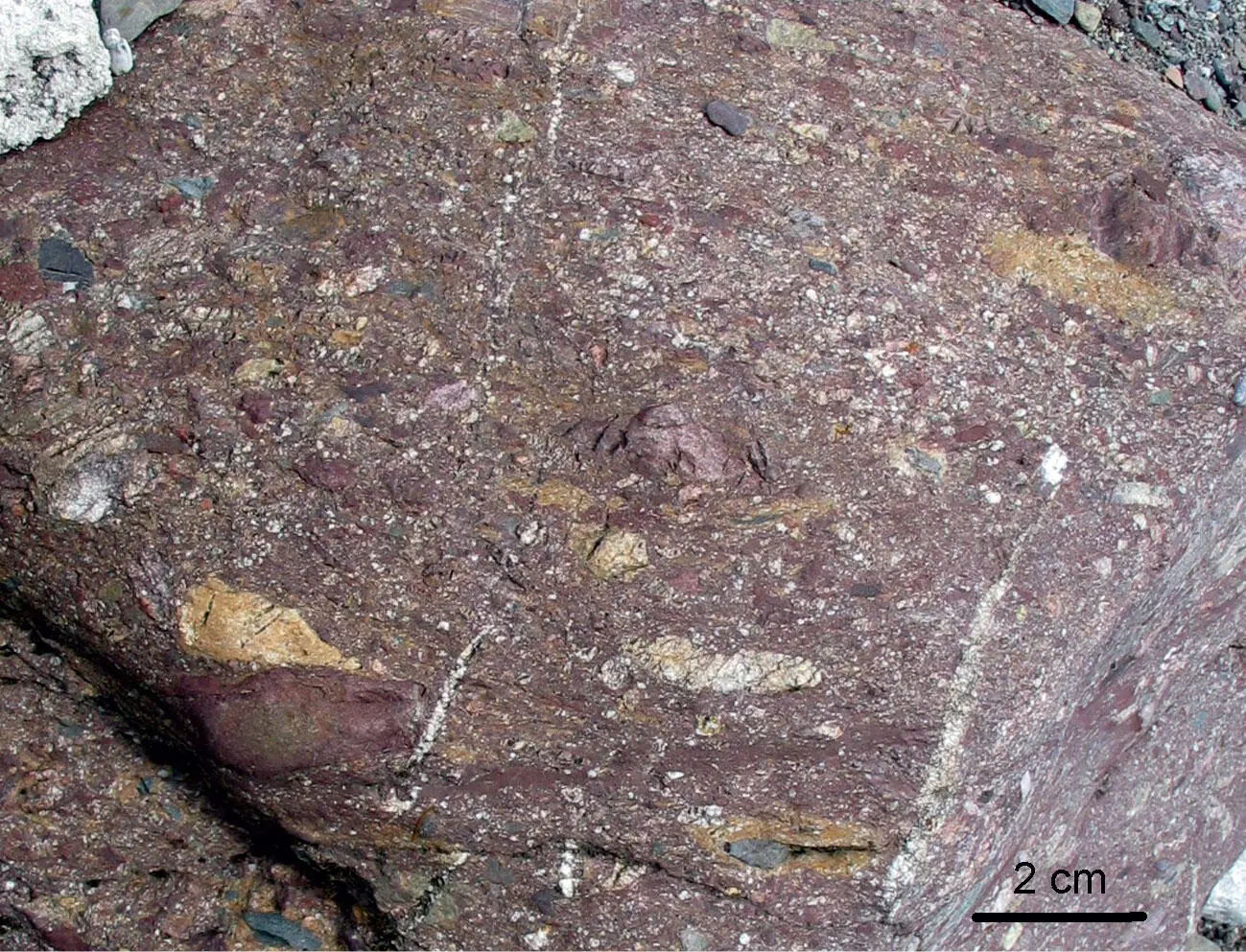

2-23 Glarner Verrucano.Grobklastische Varietät mit eckigen Komponenten unterschiedlicher Zusammensetzung. Sernftal (Kt. Glarus, Schweiz).

|Seite 78|

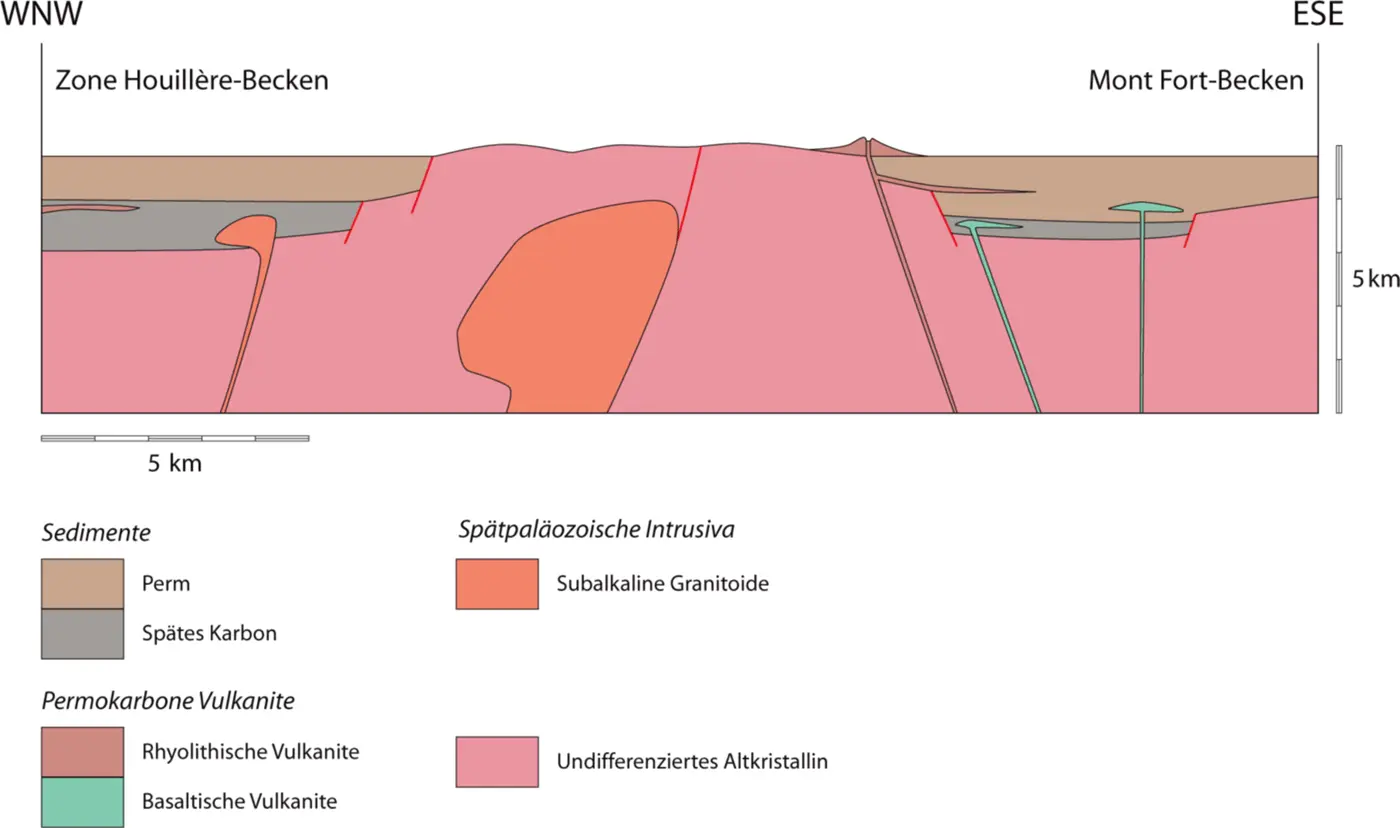

2-24 Retrodeformierter Proflischnitt durch die Briançon-Schwellemit den Permokarbon-Trögen der Zone Houillèreund des Mont Fort(mittelpenninische Decken der West- und Zentralalpen). Zu den mit den Sedimenten assoziierten Magmatika zählen subalkaline Granitoide und rhyolitische und basaltische Vulkanite. Umgezeichnet nach Thélin et al. (1993).

Das Permokarbon im Penninikum

Im Penninikum sind an vielen Stellen wenig mächtige permische Sedimente zu beobachten. Ein größerer Komplex ist aber im Briançonnais der Westalpen und Zentralalpen auszumachen (Zone Houillère in Frankreich und Mont Fort-Digitation des Bernhard-Deckenkomplexes in der Schweiz). Nach Thélin et al. (1993) handelt es sich um zwei (eventuell mehrere) parallel verlaufende Tröge, die mit spätkarbonen bis permo-triadischen fluviatilen Sedimenten gefüllt sind. In den älteren Serien kommen graphitführende Metapelite und -grauwacken vor, die ein karbones Alter suggerieren. Quarzite bilden den Abschluss der jüngeren, permischen Trogfüllung und gehen übergangslos in Quarzite über, für die ein triadisches Alter angenommen wird. Wie Abb. 2-24 andeutet, sind die Trogfüllungen auch in diesem Falle von einem bimodalen Vulkanismus begleitet. Permische Gabbros und Granitoide intrudieren das Altkristallin und die Sedimente als Lakkolithe bzw. als Lagergänge. Die Vulkanite sind im Mont-Fort-Becken viel zahlreicher, was Thélin et al. (1993) als Indiz für ein Pull-apart-Becken deuten (transtensives tektonisches Regime). Die Orientierung der Becken würde auf eine großräumig dextrale Scherung hindeuten, ähnlich wie im Falle des Nordschweizerischen Permokarbon-Trogs.
