Jesús Martín Alloza - Montaje de componentes y periféricos microinformáticos. IFCT0108

Para ello se suelen utilizar elementos conductores que mantengan el cuerpo del operario conectado a tierra, de modo que no sea posible que se cargue electrostáticamente. Estos componentes suelen ser:

1 Muñequeras electrostáticas: son unas muñequeras conductoras con una pinza que se conecta a tierra.

1 Cubrecalzado de seguridad: sirve para evitar introducir suciedad del calzado en las zonas donde se manipulen componentes.

2 Taloneras electrostáticas: para el calzado, lo ponen en contacto eléctrico con el suelo.

1 Batas ESD.

2 Zapatos ESD.

3 Guantes ESD: son guantes de algodón que evitan la carga por rozamiento.

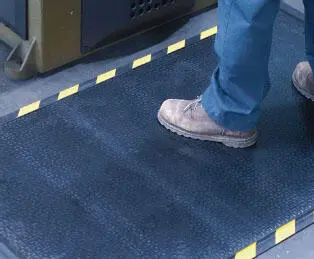

4 Alfombrillas conductoras conectadas a tierra.

1 Herramientas antiestáticas para la inserción y retirada de componentes.

Si se tiene que hacer cualquier trabajo sobre un ordenador u otro dispositivo electrónico y no se dispone de ningún elemento de protección como los que se acaban de ver, se debe al menos tener siempre la precaución de intentar descargarse de estática antes de manipular la circuitería del dispositivo. Para ello, se tocará algo metálico que esté puesto a tierra y se hace lo propio con las herramientas cada vez que vayan a ser usadas dentro del dispositivo. Se puede hacer también tocando el chasis del ordenador.

En la industria electrónica, para prevenir las descargas electrostáticas se crean las denominadas áreas de protección electrostáticaso EPA (Elestrostatic Protected Area) que pretenden proteger los componentes sensibles a ESDmediante la puesta a tierra de todos los materiales conductores y también de los trabajadores, para lo que se utilizan todas las prendas y herramientas que se han mencionado.

Una EPApuede ser un banco de trabajo bien preparado para prevención de ESD o un área de fabricación muy extensa.

Área de fabricación protegida electrostáticamente

Se utilizan materiales de empaquetado antiestático, de manera que se eviten las ESD.

Se recubren de materiales conductores o disipadores de estática, de modo que cuando se vaya a desempaquetar el componente, al tocar el mismo embalaje se descarga de electricidad estática, con lo que se evitan peligros.

Por tanto, se deben siempreutilizar envoltorios antiestáticos para almacenar y transportar componentes o tarjetas de circuitos. Suelen ser bolsas de plástico recubiertas de una película de material conductor.

Bolsas antiestáticas

Para almacenar o transportar grandes cantidades de componentes se utilizan maletas o contenedores conductivos que son de un material plástico fabricado con un aditivo conductivo de carbono.

Los componentes y dispositivos sensibles a las descargas electrostáticas suelen ir identificados con un símbolo que advierte de ello, es negro con un fondo amarillo.

Además las áreas protegidas EPA, también están indicadas con un símbolo al efecto muy parecido y que tiene los mismos colores.

Normalmente, estos avisos suelen ir acompañados de un texto sobre el mismo fondo que indica la sensibilidad ESD, para aclarar mejor dicha circunstancia para las personas que no entiendan el significado del símbolo.

Etiquetas de ESD

Los componentes electrónicos están en todos los dispositivos modernos y son esenciales en el mundo de la informática, ya que constituyen la base del funcionamiento de la totalidad de los ordenadores y de sus periféricos.

En esta unidad se han expuesto los principales componentes electrónicos, así como algunas de sus propiedades y usos.

Se denomina componente electrónico a un dispositivo que forma parte de un circuito realizando alguna función determinada. Estos elementos se suelen recubrir de algún material aislante (cerámico, plástico) dejando sus patillas o terminales fuera para permitir su conexión al circuito, es lo que se denomina encapsulado. Están construidos, en su mayoría, a partir de materiales semiconductores.

Desde el punto de vista del funcionamiento se suelen clasificar en activos y pasivos. Los componentes pasivos son aquellos elementos que consumen energía de un circuito. Las resistencias y las bobinas son claros ejemplos de esta tipología. Los componentes activos aportan energía y ganancia al circuito donde estén integrados. Algunos ejemplos de componentes activos pueden ser: diodos, transistores, amplificadores, etc.

También se han dado unas directrices sobre las medidas de seguridad al trabajar con componentes sensibles debido al peligro de las descargas de electricidad estática o ESD, así como del modo de almacenaje y transporte de los mismos.

Ejercicios de repaso y autoevaluación

1. Los componentes electrónicos se suelen recubrir de algún material aislante (cerámico, plástico) dejando sus patillas o terminales fuera para permitir su conexión al circuito, es lo que se denomina…

1 …. envoltura.

2 …. encapsulado.

3 Cualquiera de las dos opciones anteriores es correcta.

2. En todo resistor se pueden distinguir algunas características fundamentales que los definen. Estas son:

1 El valor nominal y la intensidad.

2 El valor nominal y la resistencia.

3 El valor nominal y la tolerancia.

4 Cualquiera de las opciones anteriores es correcta.

3. Indique el valor correcto del marcado de una resistencia SMT.

1 La etiqueta “330” corresponde a 330 ohmios.

2 La etiqueta “3R3” corresponde a 33 ohmios.

3 La etiqueta “3301” corresponde a 33 kiloohmios.

4 La etiqueta “R33” corresponde a 0,33 ohmios.

4. Indique si la siguiente frase es verdadera o falsa.

Los condensadores se caracterizan por su capacidad, (C), que es la propiedad que tienen de almacenar mayor o menor cantidad de carga eléctrica.

Verdadero

Falso

5. Para que un diodo rectificador se comporte como un cortocircuito, ¿cómo se debe conectar?
