Sabía que…

El término “transistor” es la contracción en inglés de transfer resistor (“transferencia de resistencia”).

Consiste en un circuito de componentes electrónicos como transistores, resistencias o condensadores que cumplen alguna función concreta. Todos ellos se encuentran recubiertos por un encapsulado cerámico o plástico, suelen construirse en cristales de silicio y su consumo eléctrico es realmente bajo.

Existen multitud de circuitos integrados y suelen cumplir funciones muy diversas: desde temporizadores hasta operadores lógicos.

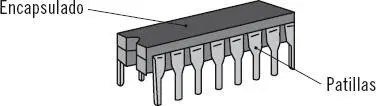

Físicamente, en todo circuito integrado se pueden distinguir tres partes principales:

1 Die (molde): es la zona donde se localiza el circuito propiamente dicho, siendo fundamental en todo circuito integrado, ya que todos los componentes que constituyen su circuitería están aquí, ocupando un espacio minúsculo.

2 Pines: son pequeñas patillas que comunican el circuito principal con el exterior. Cada una de ellas está numerada, ya que normalmente, tendrán funciones diferentes.

3 Encapsulado: suele ser de material cerámico o plástico. Generalmente, es de color negro y sobre este suele reflejarse el nombre del modelo, número de serie, fabricante, etc.

La característica principal de un chip es su tecnología de integración o escala de integraciónque indica el número de componentes por unidad de superficie que alberga.

Escalas de integración que se pueden encontrar:

1 SSI (Short Scale Integration): es la más pequeña de todas. Entre 10 y 100 transistores.

2 MSI (Médium Scale Integration): entre 100 y 1.000 transistores en un chip.

3 LSI (Large Scale Integration): de 1.000 a 10.000 transistores.

4 VLSI (Very Large Scale Integration): de 10.000 a 100.000 transistores.

5 ULSI (Ultra Large Scale Integration): de 100.000 a 1.000.000 de transistores.

6 GLSI (Giga Large Scale Integration): más de 1.000.000 de transistores.

Tienen las mismas características que un diodo normal de silicio, con la particularidad de que están diseñados para trabajar con polaridad inversa, ya que mantienen entre sus terminales una tensión constante con aumentos de intensidad. Esta característica hace que se suelan utilizar como estabilizadores de tensión.

Son sensibles a la luz, generan una corriente proporcional a la cantidad de radiación lumínica recibida. Este tipo de componentes trabaja en polarización inversa, porque en directa se comporta como un diodo semiconductor estándar.

También se le conoce como rectificador controlado y está formado por tres terminales: ánodo (A), cátodo (K) y puerta (G), correspondientes a tres uniones semiconductoras: P-N-P-N.

Se comporta como un diodo dejando pasar la corriente cuando hay una diferencia de potencial (en polarización directa) entre el ánodo y el cátodo, pero además debe existir corriente de entrada en la puerta (G).

Son los aparatos constituidos por componentes electrónicos, como por ejemplo un receptor de televisión, un teléfono móvil o un ordenador. La gran mayoría de los componentes de un equipo electrónico actual necesitan un suministro de corriente continua para trabajar, pero la que llega como suministro eléctrico a los hogares y a la industria es corriente alterna, por lo que es necesario transformarla y además pasarla a unos valores de tensión utilizables por los componentes. Para realizar esta tarea de transformación todos los equipos electrónicos utilizan una fuente de alimentación.

Es un dispositivo que se conecta a la red eléctrica y transforma la corriente alterna en continua y proporciona la tensión a la que funcionan dispositivos electrónicos como radios, televisiones, etc.

Fuente de alimentación de un PC

Debido a los avances de la electrónica, las fuentes de alimentación deben proporcionar tensiones e intensidades muy estables que permanezcan insensibles a variaciones externas, por lo que suelen utilizarse circuitos estabilizadores o reguladores que mantengan constante la tensión de salida de la fuente aunque existan variaciones en la carga o en la tensión en el suministro eléctrico que la está alimentando.

Por otra parte, suelen ir equipadas de circuitos electrónicos de protección que son capaces de disminuir la tensión de salida al detectar sobrecorrientes y así evitar daños en los componentes que alimenta.

Recuerde

Una fuente de alimentación es un dispositivo que se conecta a la red eléctrica y transforma la corriente alterna en continua y proporciona la tensión a la que funcionan dispositivos electrónicos como radios, televisiones, etc.

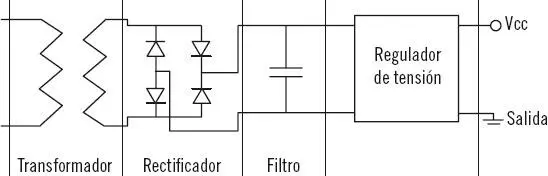

Generalmente, una fuente de alimentación consta de varios elementos o etapas con las siguientes funciones:

1 El transformador: reduce la amplitud de la corriente eléctrica alterna de entrada para poder manejarla por el resto de etapas.

2 El rectificador: elimina los ciclos negativos de la corriente alterna procedente del transformador. Está formado por diodos que realizan la tarea de rectificación.

3 El filtro: reduce el rizado de la señal de salida del rectificador. Está formado por un condensador.

4 El regulador: estabiliza la tensión aislándola de las fluctuaciones de la corriente eléctrica de la red. El modelo más sencillo suele estar formado por un diodo zener.

Además de los componentes vistos hasta ahora, en un equipo electrónico sofisticado como un ordenador, también se encuentran elementos eléctricos para tareas más sencillas que permiten controlar las funciones básicas, como el encendido y apagado del equipo, interruptores, pulsadores, fusibles, y las pilas y baterías para operar sin necesidad de conexión a la red o para almacenamiento de configuraciones en ausencia de esta.

Son los componentes eléctricos básicos que van a permitir la corriente o bloquear su paso, cerrando o abriendo el circuito respectivamente.
