La unidad de medida es el voltio. Podemos medir fácilmente una diferencia de potencial con un voltímetro o un multímetro común.

Una de las leyes fundamentales de la electrónica necesaria para la resolución de circuitos es la ley de Ohm, que vincula la tensión y la corriente a través de la resistencia:

V = I · R

La resistencia se mide en ohmios, unidad de medida que toma el nombre del físico alemán Georg Ohm, quien, a principios de 1800, estudió las relaciones entre corriente y tensión, y los efectos producidos sobre distintos materiales. El símbolo del ohmio es la letra griega omega: Ω. Los componentes que se utilizan normalmente en electrónica tienen resistencias que van de fracciones de ohmio (miliohmios) a megaohmios. El símbolo que se suele utilizar para representar las resistencias es una línea en zigzag con dos terminales o, en algunos casos, un simple rectángulo. Las resistencias se indican con la letra R normalmente numerada en subíndice: R 1. Las resistencias son componentes sin polarizar: es posible invertir sus terminales sin que cambie su comportamiento. El efecto producido por una resistencia es el de frenar el paso de los electrones y, por tanto, determinar una caída de tensión. Es comparable, volviendo a la metáfora hidráulica, a un tubo estrangulado.

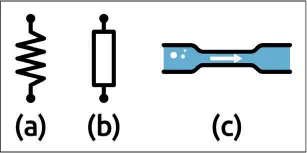

Figura 1.3– Símbolos (a) (b) utilizados normalmente para indicar una resistencia y un dibujo (c) que la representa como un tubo estrangulado.

A menudo, en electrónica también se trabaja con el inverso de la resistencia, es decir, la conductancia, indicada habitualmente con la letra G (también en minúsculas). La conductancia se mide en siemens. El símbolo se indica unas veces con una s y otras con un ohmio invertido o bien con 1/ohm.

En el campo electrónico tenemos dispositivos que funcionan como generadores, que proporcionan corriente y tensión, y dispositivos que se comportan como usuarios. Un resistor es un dispositivo que cuenta con dos terminales que opone una cierta resistencia al paso de la corriente. Si conectamos un generador al resistor, estamos aplicando una tensión V a sus extremos. La corriente absorbida por el resistor depende precisamente de su resistencia y está definida por la ley de Ohm.

La corriente suele ser representada con una flecha apoyada o superpuesta a uno de los terminales, mientras que la tensión es una flecha que va de un punto a otro del circuito. En algunos casos, en lugar de una flecha se utilizan los signos + y -.

Vamos a suponer que tenemos un generador de tensión que puede proporcionar un voltaje de 12 V. Al conectar a sus bornes una resistencia, fijaremos la corriente que circula en el circuito. Suponiendo que medimos 10 mA, podemos obtener el valor de la resistencia conectada:

Existe una segunda formulación de la ley de Ohm, denominada macroscópica, de tipo más experimental. Teniendo en cuenta que todos los materiales pueden transportar corriente más o menos bien o no transportar nada (aislantes), es posible obtener un coeficiente de resistividad (rho). Conociendo la resistividad de un material, podemos obtener el valor de su resistencia, el cual está vinculado a la longitud (I) y a su sección (S).

Cuanto mayor es la longitud del material, mayor será la resistencia medida. En cambio, la resistencia disminuye cuando crece la sección: a mayor sección, menor resistencia. La resistividad de los metales depende también de la temperatura.

Tabla 1.1– Resistividad de algunos materiales.

Un circuito eléctrico está formado por un conjunto de componentes eléctricos conectados entre sí. Los componentes también se conocen como dipolos, para indicar que están dotados de dos terminales definidos como polos o hilos conductores. Podemos tener dos tipos de conexión fundamentales:

• conexión en serie;

• conexión en paralelo.

En la conexión en serie, los componentes están conectados de modo que realizan un recorrido único por la corriente que fluirá a través de ellos. El terminal de un componente está directa y únicamente conectado al terminal del componente siguiente. La tensión se aplicará a los terminales libres situados en los extremos de la serie.

En la conexión en paralelo los componentes tienen sus dos terminales conectados a dos líneas de las cuales toman la tensión de alimentación. La corriente se dividirá entre los distintos componentes según las características de cada elemento individual. A los extremos de cada componente se aplicará la misma tensión de alimentación.

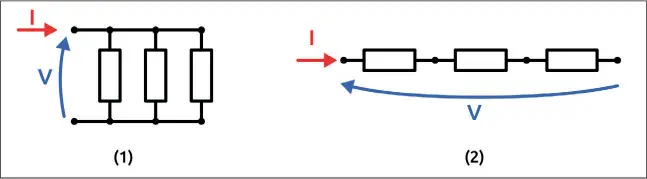

Figura 1.4– Conexión de varios dipolos en paralelo (1) y en serie (2).

Por todos los resistores en serie fluye la misma corriente y el valor total de todos los componentes será igual a la simple suma de cada uno de los valores:

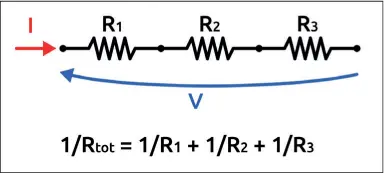

Figura 1.5– Conexión de varios resistores en serie: por cada uno de ellos pasa una única corriente.

Varios resistores en paralelo se encuentran sometidos a la misma tensión. La corriente proporcionada se divide entre las distintas resistencias. El cálculo del valor de la resistencia equivalente es más complejo:

Debemos calcular el valor de la suma de los valores inversos de cada una de las resistencias y después invertirlo para obtener la resistencia equivalente.

En el caso de que haya solo dos resistencias en paralelo, la fórmula se simplifica y se puede escribir de este modo:

Así, al invertirla, sería como sigue:

Si las resistencias tienen el mismo valor, el valor de la resistencia equivalente es igual a la mitad de su valor nominal:
